Схемы примелеиия стержневых ламп принципиально не отличаются от схем с использованием обычных высокочастотных пентодов. Отмстим лишь, что реальный выигрыш в чувствительности, получаемый за счет применения малошумящпх стержневых ламп вместо сеточных, оценивается величиной 30-40%, С посышснпем частоты этот выигрыш увеличивается благодаря меньшему уровню собственных шумов и более высокому значению входных сопротивлений стержневых ламп на высоких частотах.

Лампы с катодной сеткой. Эти лампы используются главным образом и широкополосных усилителях и переключающих импульсных схемах. Расположение электродов в пентюде с катодной сеткой показано на рис. 2.24, а. На катодную сетку подается небольшой положительный потенциал, частично нейтрализующий прика-тодный пространственный заряд. На управляющую сетку, так же как в обычных

- /тд

Антидинатрон ная сетка

® о

Г) й ЭкранируЮ1цая

сетка 0 0 Управляющая сетка. Катодная сетка

Катод


Cz СзА

Виртуальный катод

Рис, 2.24. Пентод с катодиой сеткой:

а - схема расположения электродов; б -тснциала.

распределение по-

лампах, подается отрицательное напряжение смещения и усиливаемое напряжение сигнала. Распределение потенциала в пентоде с катодной сеткой показано на рис. 2.24, 6. Электроны, ускоренные положительной катодной сеткой, тормозятся перед управляющей сеткой. Поэтому в непосредственной близости от управляющей сетки образуется минимум потенциала (виртуальный катод), эквивалентно уменьшению расстояния между управляющей сеткой и катодом, а следовательно, ведет к повышению крутизны. Помимо своей основной задачи - повышения крутизны лампы - катодная сетка, представляя собой электростатический экран, способствует уменьшению входной емкости. Лампы с катодной сеткой проще в производстве, чем обычные широкополосные пентоды. В них нет надобности делать очень малые расстояния между катодом и управляющей сеткой (при оди1!аковой крутизне расстояние между катодом и управляющей сеткой в лампе с катодной сеткой в 5-6 раз больше, чем в лампе с обычной сеткой). Поэтому управляю[дая сетка наматывается более толстым проводом, что делает лампу более надежной- Недостатками ламп с катодной сеткой являются: невысокая экономичность, необходимость в отдельном источнике питания катодной сетки, повышенный уровень шумов.

Лампы с вторичной электронной эмиссией. Одним нз перспективных способов увеличения крутизны характеристики лампы является использован1!е вторичной электронной эмиссии. Лампы с вторичной эмиссией конструктивно отличаются от обычных ламп наличием дополнительных электродов - динодое.

Условное обозначение и устройство лампьт с вторичной электронной эмиссией показаны на рис, 2.25. Диноды расположен с обеих сторон катода и выполнены в виде полуокружностей. Электроны, излучаемые обычным термокатодом, проходят через просветы управляющей и экранирующей сеток и с помощью специальных луче-образующих экранов, имеющих потенциал катода, направляются на диноды. Эффективность динода характеризуется коэффициентом вторичной эмиссии а, показывающим, во сколько раз число вторичных электронов, эмитируемых динодом, больше числа бомбардирующих его первичных электронов. Обычно 0 = 3 ч- 6, поэтому количество электронов, попадающих на анод, оказывается больше количества электронов, покидающих катод. Вследствие этого крутизна характеристики лампы заметно повышается.

Недостатком ламп с вторичной эмиссией является повышенный уровень собст-енных шумов, вызванных неравномерностью движения электронов в лампе. Поэтому



lix пе1!,слесообразоо использовать в высокочувствительных усилителях. Основная область применения лами с вторичной эмиссией - усиление, генерирование и преобразование иаиосекупдпых импульсов.

Элеитроиные индикаторы настройки. Эти лампы предназначены для визуальной настройки различных радиоэлектронных устройств (радиоириемникон и магнитофонов), а также для работы в измерительной аппаратуре. На рис. 2.26, а показано устройство электронного инди1;а-тора настройки. В этом приборе, помимо обыч]10ГО триода, состоящего из катода (Ю- управляющей сетки (С) и анода (А), имеются люминесцирующий экран (Э) и управляющий электрод (УЗ), образующие


Рис. 2,25. Условное обозначение (а) и устройство (б) ламтгы с вторичной электронной эмиссией: (/ -- ;шод; 2 - динод; 3 - луче-обрагзующие экраны; 4 - катод; 5 - у!1равляющан сетка; 6 - экранирующая сетка).


i-- > Темный сектор

Яркий сектор

Рис. 2.26. Устройство электронного индикатора настройки {а) и траектории движения электронов при изменении потеициала управляющего электрода [б, в, г).

индикаторную часть ла!шы. Экран выполнен в виде усеченного конуса, покрытого внутри флуоресцирующим веществом (виллемитом), которое светится зеленоватым светом иод действием электронной бомбардировки. Управляющим электродом является тонкая металлическая пластинка, соединенная с анодом триода.

Если управляющий электрод имеет потенциал, равный потенциалу того участка пространства, в котором он помещен, то наличие управляющего электрода не будет искажать электрическое ноле в пространстве между катодом и конусом. Поэтому интенсивность электронной бомбардировки всей поверхности конуса окалется одинаковой и свечение его будет равномерным {рис. 2.26, б). Если же потенциал управляющего электрода изменить, симметричность поля нарушится, и траектории электронов, движущихся к экрану, искрив5ггся. При уменьшении потенциала управляющего электрода электронные траектории расходятся от него и на часть поверхности экрана вообще не попадают. На этой части экрана появляется темный сектор {рис. 2.26, в). Наоборот, при увеличении потенциала управляющего электродп траектории электэонов искривляются в его сторону и на участок, находящитюя по.ч Ним, попадает больше электронов, чем на другие участки экрана. В этом случае на экране появляется сектор с более ярким свечением по сравнению с остальным экраном (рис. 2.26, г).

2.5. НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ ЛАМПОВЫХ ЭЛЕКТРОННЫХ СХЕМ

Без взаимодействия с другими элементами схемы и источниками питания электронные приборы не могут выполнить возложенных на них функций. Поэтому исключительно важ1юе значение приобретает выявление принципов построения thhoblix



лектролпых охслт. попимлпис: роли каждого из элементов, н.ходпщих в их состлп-Указаипос поюжелие относится ко всем без исключения разновидностям электронных приборов - вакуумным, ионным, полупроводниковым. Б данном параграфе мы рассмофпм эти вопросы нримеит1тельпо к построению двухкаскадного лампового усилители, первый каскад которого собран на триоде, а второй (для разнообразия) - иа пентоде (рис. 2.27).

Входной сигнал от некоторого источника переменного напряжения U поступает на участок сетка - катод лагнпы Л1, на которой собран первый каскад усиления. Нетрудно понять назначение Я,] - сопротивление анодной нагрузки. Через этот резистор от источника питания -т- на анод лампы / подается анод!юе нап-

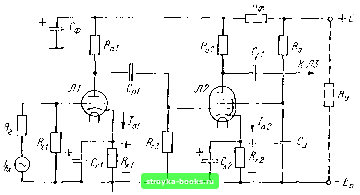

Рис. 2.27. Типовая схема двухкаскадного лампового усилителя.

ряжеине. Выход первого каскада - участок анод - катод лампы Л1. Именно отсюда снимается напряжение f/g,;; - fa - a\al " "оДтся дтя последующего усиления на участок управляющая сетка - катод лампы Л2, на которой собран второй каскад усиления. В анодной цепи лампы Л2 также имеется сопротивление анодной нагрузки (/?а2)- Выходное напряжение V снимается с участка анод - катод Л2 и подается ка третий каскад и т. д. Таким образом, в самых общих чертах контуры схемы просматриваются сравнительно легко. Обратим внимание на способ подачи анодного напряжения. Фактически анодные цепи обеих ламп получают питание от од[юго общего источника с э. д. с. Е. Проследим путь анодных токов ламп в режиме покоя (входной сигнал еще не подается). Ток 1 , проходит в целИ! /?ф (назна-

чение этого резистора будет рассмотрено нилсе), j, участок анод - катод Л!, ?,(, (и об этом резисторе речь пойдет ниже),- Яд и далее через внутреннее сопротивление источника питания к Ч-Яд. Ток j проходит в аналогичной иепи: -\- П, Rfp, R2> участок аиод - катод Л2, R2 и. +£"а-

Рассмотрим назначение других элементов схемы.

Цепочка ?JC. Эти элементы позволяют получить напряжение смещения, которое должно быть подано на сетку лампы Л1 (относительно катода) для выбора рабочей точки Р на середине прямолинейного участка анодно-сеточной характеристики лампы (см. рис. 2,14). Конечно, это напряжение можно получить и от отдельного источника Е, как показано на рис. 2.13, но применение отдельных источников напряжения смещения для каждой из ла.мп в многокаскаднон схеме крайне нежелатетьно, так как приводит к усложнению схемы и снижению ее экономичности. Поэтому в подавляющем большинстве ламповых схем напряжение смешения получают автоматически (при работе лампы она сама для себя создает необходимый режим работы). Как зто происходит? Обратим внимание на то, что ап.одный ток , проходит через резистор R При этом на резисторе создается падение напряжения /а iaV npJM катод оказывается под положительным потенциалом относительно зл-
