.22 23 24 25 26 27 28

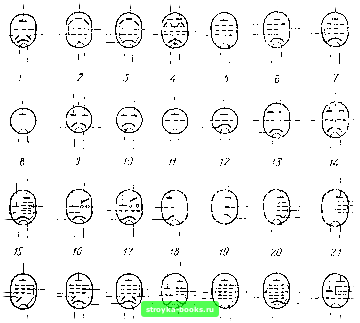

Рис. 2.28. Условные графические обозначения электронных ламп,

измерительные приборы, укажите их пределы измерений. Каким образом можно определить статические параметры к этой схеме, не снимая семейства статических характеристик? Данные лампы 6Н1П взять из справочника.

6- Изменяется ли положение анодно-сеточных характеристик усилительных ламп при увеличении анодного напряжения?

7. Что собой представляет входное сопротивление усилительной лампы? Чем определяется его величина? Каким должно быть R - большим или малым? Почему?

8. Как нужно соединить электроды лампы (с экранирующей сеткой) для того, чтобы она работала: а) как триод с высоким коэф>фнциентом усиления ji; б) как триод с относительно малым коэффициентом усиления?

9. Справедливо ли для пентодов впутрспиее уравнение лампы [т = SRil

10. Лампа 6СШ работает в динамическом режиме. Сопротивление анодной нагрузки R ~ 20 кОм, напряжение источника питания = 280 В, напряжение на сетке V. = ~ -6 В. Найти напряжение на аноде, падение напряжения на Ra, величину анодного тока и сопротивление резистора R цепочки автосмещення. Характеристики лампы 6С1П взять из справочника.

П. Определить сопротивление резистора Z,; и емкость конденсатора Сц в цепи автоматического смещения триода, если ток покоя 1 ~ 8 мА, напряжение смещения = -4 В, диапазон усиливаемых частот /н /и = 50-4- 10 Гц.

12. Напряжение на экранирующую сетку подается через гасящий резистор ~ 50 кОм от источника анодного питания Е = 240 В. Определить напряжение экранирующей сетки U ™ экранирующей сетки /. = 3 мА:


Рис. 2.29. Элементы конструкции электронной лампы.



13. приведите схему практического использова1П1я электронного иидиклтсрл илстройки. Объясните ее работу.

И. Как изменяется работа дпухкаскадного усилителя (см. рис. 2.27), если:

а) сопротивление анодной нагрузки R выбрано иор;!Дка нескольких ыегсм

б) конденсатор Cj имеет рабочее напряжение 3 В, а наиряже]П1е смещения

в) Пробился конденсатоо Cpj?

г) емкость разделительных кондснеатороз выбрана порядка сц:!нцц пикофарад?

д) резистор R2 имеет соцроти!?ение порядка сотен ом?

е) отключен конденсатор С?

ж) пробился ко1Тдексатор Сф?

з) резистор R подключен не к экранирующей, а к защит)Юй сетке пентода? н) конденсатор Сг, отключен?

к) конденсатор Сф отключен?

На каждый из указанных вопросов выберите один или несколько правильных вариантов ответа из прнведеттных ниже:

1. Уменьшится срок службы ламп.

2. Усиление по напряжению возрастет.

3. Усилитель не будет работать.

4. Выйдет из строя лампа Л].

5. Выйдет из строя источник пптантгя.

6. Усиление будет сопровождаться больинми искажениями формы сигнала.

7. Усиление будет сопровождаться меньшими искажениями формы сигнала.

8. Усиление входных сигналов тшзких и высоких частот будет неодиттэковым.

9. Выйдет из строя лампа Л2.

10. Выйдет из строя источник входного сигнала.

11. Произойдет разрыв цепи анодного питания.

12. Понадобится более высокое напряжение накала ламп;

13. Усиление по 1!аиряже!1ию понизится. 15. Составьте ключевые слова к главе 2,

Глава 3. ЭЛЕКТРОННО-ЛУЧЕВЫЕ ТРУБКИ

Электронно-лучевыми трубками (сокращенно ЭЛТ) принято называть болыиую группу электровакуумных приборов, в которых используется управляемый электрическими или магнитными полями поток электронов, сфокусированный в узкий электронный луч.

В зависимости от способа фокусировки и отклонения электронного луча различают трубки:

1) с электростатическим управлением (.электростатические), в которых электронный луч фокусируется и отклоняется электрическим полем;

2) с э.1ектромагиитным управлением (электромагнитные), в которых луч фокусируется и отклоняется магнитным полем;

3) с комбинированной системой фокусировки и отклонения электронного луча.

По функциональному назначению ЭЛТ делятся на следующие основные группы:

1) осцил.юграфические трубки, служащие для наблюдения и снятия осциллограмм электрических сигналов. Эти трубки в основном применяются в измерительной технике;



2) индшшторнш трубки, предиазиачеиные для регистрации электрических сигналов в радиолокационных и радионавигационных устройствах;

3) кинескопы, предназначенные для преобразования электрического телевизионного сигнала в видимое изображение. Эти трубки с успехом используются также в устройствах вывода ипфориацнн ЭВМ третьего и четвертого поколений;

4) запоминающие т.рубки, исно.тьзуемые для записи и хранения информации;

5) знакопечатающие трубки (характроны), предназначенные для воспроизведения иа экране букв, цифр и других знаков с последующей регистрацией информа1и!и фотографическим способом;

6) электронно-оптические преобразователи (ЗОП), используемые для преобразования и усиления оптических изображений;

7) электронно-лучевые переключатели, предназначенные для коммутации электрических цепей с подюл!ью электронного луча.

Особую группу электронно-лучевых приборов составляют передающие телевизионные трубки, предназначекпые для преобразования оптического изображения в электрические телевизионные сигналы.

Несмотря на разнообразие и специфические особенности ЭЛТ разного типа, в основе их работы лежат некоторые общие закономерпости, определяю-щие принципиальные возможности практического применения этих исключительно интересных и своеобразных приборов в различных отраслях технической электроники. В связи с этим при изучении данной главы нас будут интересовать, прежде всего, следующие вопросы:

Как получить сфокусированный поток электронов?

2. Кйким образом осуществить управление им?

3. Из каких критериев исходят при оценке качества работы ЭЛТ?

4. Как реализуются функции ЭЛТ в электронных устройствах различного назначения?

Следует обратить внимание на то, что функции, выполняемые современными ЭЛТ, весьма сложны, в связи с чем конструкция и механизм управления потоком электронов в этих приборах намного сложнее, чем в электронных лампах. И тем не менее можно обнаружить немало общего в этих, казалось бы, совершенно различных по своему назначе1Н1Ю и конструктивному оформлению приборах. Увидеть общие черты в существенно различных электронных приборах - значит сделать первый шаг к пониманию идей и методов технической электроники.

3.1. ЭЛЕКТРОННО-ЛУЧЕВЫЕ ТРУБКИ С ЭЛЕКТРОСТАТИЧЕСКИМ УПРАВЛЕНИЕМ

Устройство и схема питания осциллографической электроннолучевой трубки с электростатической фокусировкой и отклонением электронного луча показаны на рис. 3.1.

Основными частями трубки являются:
