1) электронная пушка, создающая узкий электрониьи! луч, направленный вдоль оси трубки;

2) отклоняющая система, назначением которой является измене-];ие направления электронного луча;

3) экран, обладающий способностью светиться при бомбардировке его электронами луча.

Рассмотрим назначение и устройство отдельных элементов трубки. Электронная лушка. Электронной пушкой, или электронным про-;кектором, называется система электродов, позволяющая получить

направленный поток электронов (электронный луч). Помещается она


-о £ о

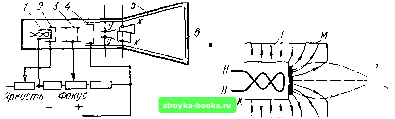

Рис. 3,1. Устройство электронно-луче- Рис. 3. 2. Устройство катода и мо-

Бой трубки с электростатическим уп- дулятора электронно-лучевой труб-

равлением; ки:

1 - катод; 2 -- управляющий электрод ! - силовые линии электрического

(модулятор); 3 - первый анод: 4 - второй поля между катодом и модулятором;

анод; 5 - аквадаг; С - экран. 2 - фокус; 3 - ось трубки.

в узкой удлиненной части колбы и состоит из подогревного катода, управляющего электрода и двух анодов.

Катод сделан в виде небольшого никелевого цилиндра, дно ко-юрого покрывается активированным слоем, испускающим при нагре-ге электроны. Обычно в электронно-лучевых трубках применяется оксидный катод. Вывод катода часто присоединяется внутри баллона к одному из концов нити накала. Вокруг катода располагается управляющий электрод (модулятор), зыполненный в виде никелевого цилиндра с небольшим отверстием (диафрагмой) в донышке. На модулятор подается отрицательное относительно катода напряжение порядка нескольких десятков вольт. Под действием электрического поля, созданного этим напряжением, электроны прижимаются к оси трубки и сходятся в точку на некотором расстоянии от управляющего электрода (рис. 3.2, точка 2). Благодаря этому осуществляется предварительная фокусировка электронного луча. Кроме того, электрическое поле между катодом и управляющим электродом, являясь тормозящим ,цля электронов, отталкивает некоторые из них обратно иа катод. Следовательно, регулируя величину отрицательного потенциала на модуляторе, можно изменять количество электронов, пролетающих через его диафрагму, т. е, изменять плотность электронного луча. Такая регулировка приводит к изменению яркости светящегося пятна на экране трубки. Движение электронов от катода к экрану и дальнейшая фокусировка их в узкий пучок обеспечивается системой




двух анодов, выполненных в виде полых металлических цилиндроп. Первый анод выполняется меньшего диаметра, чем второй, и снабжается больилим ко.пичеством диафрагм. Чтобы получить достаточн].:е скорости движения электронов, на аиоды подаются большие положительные напряжения (иа первый анод порядка нескольких сотен вольт, а на второй - порядка нескольких киловольт).

Для уяснения фокусирующего действия системы двух анодов рассмотрим рис. 3.3. Так как потенциал второго аиода выше потенциала первого анода Лд, то электрическое поле между ними будет направлено от второго анода к первому (рис. 3.3, а).

На электрон, попадающий в электрическое поле, действует сила, направленная в каждой точке ноля по касательной к силовой линии. Например, на электрон, находящийся в точке В, действует сила F, направленная но касательной к силовой линии электрического поля между первым и вторым анодами (рис. 3.3, б). Силу F можно разложить на две составляющие: продольную Fx и поперечную Fg. Продольная составляющая Fl ускоряет движение электрона вдоль оси трубки, а попереч-


Рис. 3.3. Фокусировка электронного

луча с помощью системы двух анодов:

и - электрическое поле между первым и вторым анодами; б - траектория движения электрона в фокусирующем поле анодов; й - оптический эк[Ц1вале11Т системы двух анодов.

ная F прижимает его к оси.

В точке В на участке второго а1юда продольная составляющая F[ по-прежнему ускоряет электрон в направлении экрана, но поперечная составляющая F уже отклоняет его от осн.

Таким образом, действие системы анодов эквивалентно действию оптической системы из собирательной и рассеивающей линз (рис. 3.3, в). Поэтому фокусирующую систему анодов электронно-лучевой трубки иногда называют электростатической линзой. Необходимо подчеркнуть, что собирающее действие левой части электростатической линзы ие равно рассеивающему действию правой части, так как скорость электрона в точке В на участке первого анода меньше, чем в точке В на участке второго анода. Чем меньше скорость, тем дольше находится электрон в отклоняющем поле и тем больше испытываемое им отклонение, и наоборот.

Следовательно, собирающее действие левой части больше рассеивающего действия правой части, и электроны будут сходиться в одной точке (Л) на оси трубки на некотором расстоянии от анодов. Меняя величину напряжения на первом аноде, можно изменять электрическое поле между анодами и тем самым перемещать точку фокуса вдоль оси трубки, добиваясь совмещения ее с поверхностью экрана. При этом



!ia экране трубки получается резко очерченное светящееся пятно малого диаметра.

Отклоняющая система. Иа пут! к экрану электронный луч проходит между двумя парами взаимно перпендикулярных отклоняющих пластин XX и УУ, называемых электростатической стклоняюш,ей системой (рис. 3.4).

Пластины XX отклоняют луч по горизонтали и называются поэтому горизонтально отклоняющими. Пластины УУ, отклоияюияие луч в вертикальном направлении, называются вертикально отк.юияющими.

Если подать иа каждую пару пластин постоянное напряжение, то электронный луч отклонится в сторону п.!1астипы, нахо,Г[ян].ейся под положительным поте]Щиалом. Когда на пластины подается перс-

Рис. 3.4. Отклоняющие пластины электрО!то-л ученой трубк!1.

Рие. 3.5. Пилообразное па-пряжение развертки.

менное напряжение, перемещение светящегося пятна по экрану образует светящиеся линии.

Экран. Экран электрокно-лучевой трубки представляет собой тонкий слой вещества (люминофора), способного светиться при бомбардировке электронами. К таким веществам относятся виллемит (сульфид цинка), вольфрамово-кислый кальций и др. В зависимости от состава люминофора может быть 1юлучено свечение различного цвета.

Оседая на экране, электроны создают иа нем отрицательный заряд, который может возрасти до большой величины и нарушить нормальную работу трубки. Для предотвращения этого внутренняя поверхность колбы покрывается электропроводящим графитовым слоем (аквадагом), соединенным со вторым анодом. К этому слою притягиваются вторичные электроны, испускаемые экраном под действием бомбардировки первичными электронами, чем и достигается отвод зарядов от экрана.

Получение изображения на экране ЭЛТ. Пусть имеется некоторое синусоидальное напряжение = sin (j)L Если его подвести к вертикально отклоняющим (сигнальным) пластинам, то под действием этого напряжения луч будет перемещаться вверх и вниз по экрану трубки, прочерчивая вертикальную линию. Для получения на экране нзображения этой синусоиды (вместо вертикальной линии), т. е. для наблюдения изменения напряжения во времени, необходимо одновременно подать на горизонтально отклоняющие пластины напряжение, отклоняющее луч в горизонтальном направлении. Это напряжение liMeeT обычно пилообразную форму (рис. 3.5) и называется напряжением развертки. При линейном возрастании напряжения развертки (рис. 3.5, участок ЛБ) перемещение светящейся точки по экрану будет
