трона вокруг оси г обусловливает появление силы взаимодействия электрона с осевой составляющей магнитного поля В. Эта сила {F,) всегда направлена к оси г, и величина ее тем больше, чем дальше удален электрон от оси. Совместное действие сил F п приводит к тому, что траектория электронов принимает вид спирали (см. параграф 1.4). Регулированием BejHHHiHbf тока, протекающего через фокусирующую катушку, можно изменять величину магнитной индукции, а следовательно, силы Fr, добиваясь того, чтобы траектории электронов пересекались в плоскости экрана.

Для отклонения мектроиного луча по вертикали н горизонтали используются две нары катушек, расположенных взаимно иерпенди-

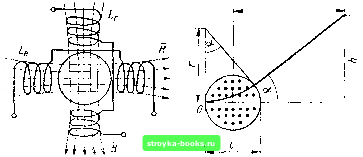

Рис, 3.10. Отклоняющие

Т\ШКИ.

Зкраи о

Рие, 3.1 i. Отклонение электрона магнитным полем.

кулярио (рис. 3.10) и имеющих единую конструкцию, которая называется отклоняющей системой.

На рис. 3. 11 показано магнитное поле отклоняющей катушки, силовые линии которого направлены в сторону наблюдателя перпендикулярно к плоскости чертежа. Электрон, попадающий в однородное магнитное поле со скоростью У, перпендикулярной к напряженности поля, движется по окружности, радиус которой определяется выражением

После выхода из поля катушек электрон будет двигаться к экрану по касательной к окружности в точке выхода и попадает на экран в точку, удаленную от центра на некоторое расстояние. Очевидно, что величина отклонения луча от центра экрана тем больше, чем меньше радиус дуги окружности, по которой движутся электроны в отклоняющем поле, т, е. чем больше напряженность магнитного поля Н. При малых углах отклонения а величина отклонения связана с напряженностью отклоняющего поля зависи.мостью

2in„

(3.4)

где I - протяженность магнитного поля; L - расстояние от центра отклоняющей системы до экрана; Ua2 - напряжение на втором аноде.

3 7-1234



сравнивая формулы (3.1) н (3.4), можно заметить, что при магнитном управлении величина отклонения луча обратно пропори,ио[1альна Ua2, в то время как при электростатическом управлении величина отклонения обратно пропорциональна Ua2- Это означает, что при магнитном управлении чувствительность к отклонению меньше зависит от величины ускоряющего напряжения, чем при электростатическом. Вследствие этого в трубках с магнитным управлением удается получить угол отклонения а 57°, а следовательно, большие отклонения h при небольшой длине трубки L.

Приели-шя телевизионная трубка (кинескоп) представляет собой стеклянную или металлостеклянную колбу, нз которой выкачан воздух. В горловине трубки помещается электронный прожектор, состоящий из накаленного катода и системы аксиально-симметричных электродов, предназначенных для ускорения

/ 2 J,

Рис. 3.12. Одна из конструкций элек- электронов И фокусировки .элек-

троиного прожектора кинескопа; тронногО луча. ОдИН ИЗ ВИДОВ

/ - псдогренатель; 2 - катод; 3 - управля-

ющий электрод (модулятор); - ускоряю- .ЭЛСКТрОННОГО ПрОЖеКТОрЗ КИНе-

щиД электрод; 6 - первый анод; второй .ОХХ?, ПрИВСДеН ИЗ рИС. 3.12.

Конструкция И пазиаче]И1С катода, управляющего электрода и системы анодов аналогичны конструкции и назначению этих же электродов в осциллографических и индикатор]1ых трубках. Ускоряющий, или экранирующий, электрод обычно гыпол-няют в виде металлического диска с отверстием на пути движения электронов или в виде металлического цилиндра с одной или несколькими диафрагмами. Ускоряющий электрод относительно катода находится под положительным потенциалом (порядка нескольких сотен вольт). Телевизионный сигнал подается иа модулятор трубки, что ведет к изменению силы тока луча и яркости свечения экрана в соответствии с изменениями мгновенных значений телевизионного сигнала.

Современные кинескопы имеют электростатическую фокусировку и электромагнитное отклонение электронного луча. Отклонение электронного луча в кинескопах осуществляется пропусканием пилообразных токов через строчные и кадровые отклоняющие катушки. Отклонение луча но горизонтали называется строчной разверткой, а отклонение но вертикали - кадровой разверткой. При пропускании пилообразных токов через обе отклоняющие катушки на экране трубки образуется растр, состоящий из расположенных вплотную hpyr к другу горизонтальных строк. По стандарту, принятому в СССР и ряде стран, количество строк, иа которые разбивается телевизионное изображение, равно 625. Яркость свечения различных точек растра пропорциональна величине сигнала, подаваемого на модулятор трубки.

Основные тины современных кинескопов имеют прямоугольную форму экрана с размером экрана по диагонали до 67 см и }Глом отклонения луча до 110".

Экран трубки изготовляется из толстого высококачественного стекла, на внутреннюю поверхность KOTopoJO наносят люминофор белого



свечения. Длительность послесвечения его должна быть короткой, чтобы не происходило «размазывание» движущихся изображений. Требуемая яркость свечения экрана кинескопа зависит от условий наблюдения изображения. Для того чтобы на воспроизводимом [13об-ражении были хорошо различимы полутона в условиях нормально освещенной комнаты, достаточна яркость экрана от 50 до 120 кд/м. Одним из важных параметров кинескопа является контрастность изображения на экране - отношение яркости наиболее освещенного элемента изображения к яркости наименее освещен]!Ого. При контрастности порядка 20--40 воспроизведение изображения можно считать достаточно хорошим.

Для повышения яркости и контрастности изображения в современных кинескопах используется алюминированный экран (рис. 3.13).

Cme/<лQ


магнит ионной \ лобушни.

Отрицательные ионы


Элекгпронныа луч

Рис. 3.13. .кр.дн.

Алюминированный

Рис. 3.14. Устройство ионной ловушки.

Алюмииирование экрана повышает яркость изображения за счет отражения света зеркально-гладкой алюминиевой пленкой. Алюминиро-ванные экраны имеют яркость свечения до 260 кд/м.

В потоке отрицательно заряженных частиц, движущихся от катода к экрану, помимо электронов, обладающих небольшой массой, имеются отрицательные ионы с больиюй массой, которые плохо отклоняются магнитным полем и попадают на центра.яьную часть экрана, разрушая его. Вследствие этого в центре экрана образуется темное пятно, называемое ионным. Ионное пятно появляется обычно через 100-200 ч работы и со временем все больше темнеет, делая трубку непригодной для пользования.

: Надежной защитой люминофора от воздействия отрицательных иоиов является пленка алюминия. Поэтому на алюминировапных экранах ионное пятно не возникает. В трубках, у которых экран не алюнииироваи, для борьбы с возникновением ионного пятна применяют ионные довутки. Устройство одной из таких ловушек показано на рис. 3.14. Электронная п-шка устанавливается под углом к оси трубки, на горлсв1[ну которой надевается постоянный ма1нит. Магнитное поле отклоняет электроны и направляет их вдоль оси трубки, а отрицательные ионы отклоняются слабо и попадают на анод трубки. Для иор.мальной работы трубки с ионнои ловушкой требуется правильная установка магнита на горловине трубки, обеспечивающая наибольшее прохождение электронного луча через электронный прожектор.
