Выбрав один из стабилизаторов, например СГ-4С, нужно соединить соответствующую ему на номограмме точку с точкой на шкале IV, соответствующей величине питающего входного напряжения стабилизатора. Далее на шкале / нужно найти точку, соответствующую заданному току нагрузки, и соединить ее с точкой пересечения ранее

сг~4с I гв-л


СГ-2С

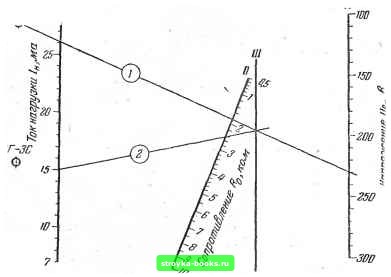

Фиг. 23. Номограмма / для расчета стабилизатора напряжения.

проведенной линии со шкалой Ш. Величина добавочного сопротивления определяется на шкале II в точке .пересечения ее линией, соединяющей шкалу / со шкалой IU. Жирные линии, проведенные на номограмме, соответствуют [/ = 230 б, [/,,, = 150 б и /=15жй.

В этом случае балластное сопротивление оказывается равным 2 500 ом.

Величину входного напряжения обычно берут в 1,3 - 2 раза больше выходного напряжения. В свою очередь выходное напряжение определяется типом стабилизатора.

Чем больше отношение

тем большим будет и коэф-

фициент стабилизации. »

Это можно проследить также и по номограмме, приведенной на фиг. 24. Задавшись найденной ранее вёли-



чиной Rq и значением входного напряжения, можно по этой номограмме определить колебания напряжения на

выходе стабилизатора U=

ЮС/о в зависимости

от колебаний входного напряжения /0 = 17 ЮСР/д.

Для этого на шкале из точки, соответствующей величине сопротивления iRo, нужно провести вертикальную прямую до

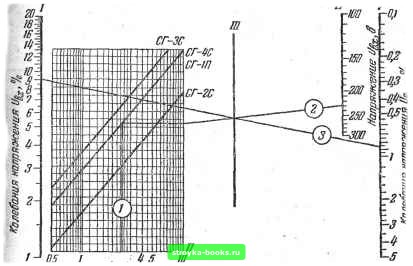

СопротиВлвнив Pg,KOM • Фиг. 24. Номограмма для расчета стабилизатора напряжения.

пересечения с наклонной линией, относящейся к выбранному типу стабилизатора, а из точки пересечения провести горизонтальную линию до пересечения с вертикальной осью графика. Последнюю точку пересечения соединяют линией с точкой шкалы IV, соответствующей выбранному значению входного напряжения. Через точку пересечения этой линии со шкалой / и точку на шкале /, определяющую величину

колебаний входного напряжения, нужно провести прямую . . линию до пересечения со шкалой V. В последней точке пе-

ресечения и находят искомую величину колебаний выходного напряжения.

В схеме фиг. 22,е нелинейным сопротивлением стабили-\ затора является последовательное соединение термистора и 61



активного сопротивления г. Ё диапазоне стабилизации вольтамперная характеристика термистора имеет падающий характер, и сопротивление его является отрицательным. Линейное сопротивление г по своей величине выбирается равным отрицательному сопротивлению термистора. Тогда вольтамперная характеристика эквивалентного нелинейного сопротивления в диапазоне стабилизации проходит практически параллельно оси токов. Определив параметры эквивалентного сопротивления, можно точно рассчитать стабилизатор.

Расчет схем фиг. 22, а, б и в можно произвести графоаналитическим путем. Для этого нужно построить две нагрузочные прямые, соответствующие U и U и определить в обоих случаях координаты точки пересечения этих прямых с вольтамперной характеристикой барретера, стабилизатора или эквивалентного нелинейного сопротивления (см. стр. 48). Для каждой из точек пересечения нужно найти значения сопротивлений R и дин- Подставив эти значения в формулу для Ко, можно определить коэффициент стабилизации по напряжению, . а затем, задаваясь различными входными напряжениями, графическим путем найти зависимость выходного напряжения стабилизатора от входного.

Схема, приведенная на фиг. 22,6 при работе на постоянном токе, не только стабилизирует, но и одновременно фильтрует выходное напряжение. Фильтрация выражается в том, что на выходе стабилизатора отношение переменной составляющей к постоянному напряжению меньше, чем это же отношение на входе стабилизатора. Фильтрующее действие стабилизатора основано на том, что стабилизатор оказывает различное сопротивление постоянному и переменному токам. Таким образом, действие стабилизатора эквивалентно действию конденсатора, емкость которого при частоте пульсаций

f = 100 гч (ш = 628) равна:

~б28~ 628.180 =9е5. а при f=:10 24 С --90 мкф.

Зная напряжение пульсаций на входе схемы 22,6, можно определить напряжение пульсаций на ее выходе, вычислив динамический ко-ффициент передачи напряжения

вых -динвх-

62
