Схемы фиг. 22,а и в не обладают фильтрующим действием, несмотря на то, что они также содержат нелинейные сопротивления. Объясняется это тем, что они построены на инерционных нелинейных сопротивлениях. При радиочастотах схема фиг. 22,6 также не обладает фильтрующими свойствами, так как стабилизатор теряет на этих частотах свойство безинерционности и для мгновенных значений тока -не является нелинейным сопротивлением.

С целью повышения коэффициента стабилизации в схеме, приведенной на фиг. 22,6, вместо балластного сопротивления в некоторых случаях применяют нелинейное сопротивление вида Rj, например барретер или лампу накаливания. Однако при этом коэффициент фильтрации не повышается, так как барретер или лампа накаливания являются инерционными нелинейными сопротивлениями.

JИнoгдa применяются двухкаскадные стабилизаторы напряжения параметрического типа. Они чаще всего состоят из двух схем на барретерах (по фиг. 22,о) или из двух схем на стабиловольтах (фиг. 22,6). В первое случае ток через нагрузочное сопротивление первого каскада, а во втором напряжение на выходе первого каскада, очевидно, должны быть по возможности больше соответственных значений -цо-ков и напряжения второго каскада стабилизатора. Вследствие этого в первом каскаде,, построенном по схеме фиг. 22,о, обычно применяется барретер, рассчитанный на ток барретирования, больший, чем ток барретера второго кйскада, ав первом каскаде, построенном по схеме фиг. 22,6, применяется стабилизатор, рассчитанный на напряжение, большее, чем стабилизатор второго каскада.

Коэффициент стабилизации двухкаскадного стабилизатора значительно выше, чем коэффициент стабилизации однокаскадного. Если ток, потребляемый вторым каскадом, значительно меньше тока через нагрузочное сопротивление первого каскада, то KfjKyKy где Кщ и u2 - коэффициенты стабилизации первого и второго каскадов. Точность поддержания постоянства выходного напряжения двухкаскадного стабилизатора практически определяется только вторым стабилизатором (стабильностью примененного в нем нелинейного сопротивления). Поэтому дальнейшее увеличение числа каскадов нерационально.

Электромагнитные стабилизаторы напряжения. Эти стабилизаторы также являются параметрическими, их простей- . ез



шиё схемы приведены на фиг.25. Если в схеме стабилизатора используется явление резонанса напряжений или токов (фиг. 25,6, е, г и д), то такой стабилизатор называют ферро-резонансным.

Нелинейное сопротивление электромагнитного стабилизатора (дроссель или трансформатор с насыщенным сердечником) является реактивным, поэтому такие стабилизаторы могут быть включены только в цепь переменного тока. Ввиду того, что реактивное нелинейное сопротивление имеет малые


г) д)

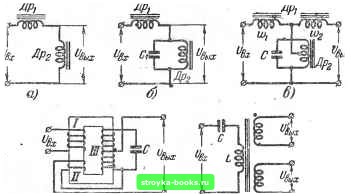

Фиг. 25. Схемы электромагнитных стабилизаторов напряжения.

активные потери при запасании энергии, к. п. д. электромагнитных стабилизаторов напряжения выше, чем у стабилизаторов напряжения постоянного тока.

Простейший электромагнитный стабилизатор напряжения (фиг. 25,о) действует следующим образом. Дроссель Др, имеет ненасыщенный, а дроссель Др насыщенный сердечник. Когда входное напряжение стабилизатора изменится, например, в сторону возрастания, то увеличение падения напряжения на ненасыщенном дросселе Др, будет заметно больше, чем на насыщенном Др. Вольтамперные характеристики элементов стабилизатора показаны на фиг. 26. При изменении напряжения на входе стабилизатора на величину Шток в цепи стабилизатора изменится на - - При .этом на зажимах дросселя Дрз напряжение изменится на Шд. Соотношение между изменениями напряжения Ши At/ примерно сохранится и при включении параллельно обмотке дрос-




селя ЛР2 сопротивления нагрузки R, если ток нагрузки удет заметно меньше минимального тока намагничивания /„.

Существенным недостатком стабилизатора по схеме фиг; 25,0! является потребление от сети большого реактивного тока, необходимого для насыщения дросселя Дрг, сни-яающее к. п. д. стабилизатора. Реактивный характер тока отрицательно сказывается на работе источника питания сети переменного тока, уменьшая значение коэффициента мощности (cos ц> ). Кроме того, недостатком электромагнитных стабилизаторов является резкая зависимость выходного напряжения от частоты тока в сети. Эти недостатки в значительной мере исключаются в стабилизаторах напряжения, работающих по схемам фиг. 25,6 и б, в которых используется явление резонанса токов. По схеме фиг. 25,6 контур, юстоящий из дросселя Др и

:онденсатора"С настраивается в резонанс с частотой тока сети. Условием резонанса является соотношение

де /-частота тока в сети, гц; L - индуктивность дросселя, гн\ С - емкость конденсатора, ф.

В результате резонанса токов величина общего тока 1 ютребляемого стабилизатором от сети, будет в Q [-аз эньше тока 1 в обмотке дросселя Дрз-

Где Q - добротность контура (практически можно получить феррорезонансный контур с добротностью 30-60).

, В стабилизаторе фиг.. 25,6 в отличие от фиг. 25,6 дрос-.,сель Др2 и конденсатор С Еключены по автотрансформатор-

i,5--i302. as

Фиг. 26. Вольтамперные характеристики элементов электромагнитного стабилизатора напряжения.

/ - ненасыщенного дросселя ЛР\; 2 -насыщенного дросселя MPs; суммарная характеристика ofis-itx дросселей.
