Исходящий линейный комплект

Частотная . плата .

Входящий линейный комплект

>

Драйвер исходящего линейного комплекта

Драйвер

Драйвер

входящего

линейного

комплекта

ТЕЛЕФОННАЯ

Генерацкя линеинь X сигнале ь

Генератор сигналов

Обрабо 1 линеинь к сигнагов

Анализатор сигналов

СИСТЕМА

и и 1

Монитор

тестовых

Пара метризатор

сценариев

Генератор тестовых отчетов

Интеофейс человек - машина


Дисплей

Клавиатура

Принтер

Рис. 11.4. Функциональная структурная схема протокол-тестера



Сигнапмзация ЦЦЦЩ, Выход

Язык: Русский

г Параметры--iBIIil

г Параметры декадного набора--•

Дпина принимаемого номера (1..13): Длина передаваемого номера (1..18): ИмтльсныГ набор ~

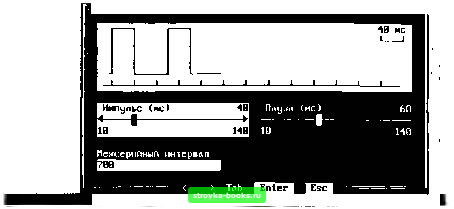

Рис 11.5. Настройка длительностей импульсов, пауз и межцифровых интервалов при декадном способе передачи адресной информации

Сигнализация ТГЯРЩ Выход

Г1-Ле1р

Параметры передачи ЙПН информации


Ампл.(дб)


Рис. 11.6. Настройка параметров АОН



Таблица 11.2. Типы протокол-тестеров

Ншшено-вание

Описание функционирования

Номер параграфа

АНАЛОГОВЫЕ ПРОТОКОЛ-ТЕСТЕРЫ

TWA-4

Межстанционная сигналтания по трехпроводным физическим соединительным линиям. Встраивается в IBM PC. Линейная сигнализация по СЛ. СЛМ. ЗСЛ.

4.2. 4.3

FWA-8

Межстамционная сигнализация по I или 2 выделенным сигнальным каналам (ВСК) через 4/6-npoBQ!fflbDi фнзичесюш интерфейс тапа Е&М. Встраивается в IBM PC. Сельская линейная сигнализация по СЛ. СЛМ. ЗСЛ.

3.4.7.1. 7.2. 7.3

VFA-1

Одночастотная межстанционная сигнализация на частоте 2600 Гц по аналоговым соединительным линиям. Вс1рш1вается в IBM PC. Линейная сигнализация по междугородным СЛ.

5.2. 5.3

Опция А1

Автоматическое определение номера (ЛОН). Прием.

Опция А2

Автомэтическое определение номера (АОН). Передача.

Опция S

Многочастотн11Я сигншизация в коде "2 из 6" методом "импульсньи! челнок"

Опция Р1

Многочастотная сигнализация в коже "2 из 6" методом "импульсный пакет 1"

Опция Р2

Многочастотная сигнализация в коде "2 из 6" методом "импульсньп! пакет 2"

ЦИФРОВЫЕ ПРОТОКОЛ-ТЕСТЕРЫ "R1.5" (DSA-6 и MAS*)

DSA-6

Сигнализ;1ция по цифровым 2.048М6ит/с соединительным линиям. В портативном PC. Линейная сигнализация по СЛ. СЛМ. ЗСЛ.

3.2. 3.3

MAS*

Мониторинг тракта ИКМ и линейная сигн;шнзация по цифровым соединительным линиям. В портативном PC.

3.2. 3.3

Опция А1

Автоматическое определение номера (АОН). Прием.

Опция А2

Автоматическое определение номера (АОН). Передача.

Опция S

Многочастотная сигнализация методом "импульсный челнок"

Опция Р

Многочастотная сигнализация методом "импульсньи! пакет 1"

Опция Р2

Многочастотная сигнализация в коде методом "импульсный пакет 2"

Опция Т

Линейная сигнализация по двухсторонним универсмьным цифровым 2.048Мбит/с соединительным линиям

Опция N

Линeйнitя сигна.Т11зация по 1 ВСК лша "норка"

7.1. 7.2

Опция I

Линейная сигнализация по 1 ВСК индтаивным кодом.

Опция F

Одночастотная линейная сигнализация на частоте 2600 Гц по цифровым 2.048Мбит/с соединительным линиям

5.2. 5.3

ПРОТОКСЛ-ТЕСТЕР ОКС №7 (STA-7)

STA-7

Протоколы MTP-Rh 1 SUP-R (российские спецификации). В nopTimiBHOM PC. Мониторинг

10.2. 10.4

Опция В

Протоколы МТР и IS UP. спецификации Гатубой книги МСЭ. Программное обеспечение мониторинга

10.2. 10.4

Опция W

Протоколы МТР и 1SUP. спецификации Белой книги МСЭ. Программное обеспечение мониторинга

10.2. 10.4

Опция ТА

Программное обеспечение обработки статистию!

10.4

Опция FL

Программное обеспечение фильтрации

10.4

Опция S1

Снмулягор ISUP-R

10.4

Опция 1\

Протокол IK.-P-R (российские спецификации). Мониторинг

10.6

Опция ТС

Протокол TC-R (российские спецификации). Мониторинг

10.5

Опция CP

Протокол SCCP-R (российские спецификации). Мониторинг

10.3

Опция SN

Симулятор 1NAP-R

10.6

Опция ST

Симулятор TC-R

10.5

Опция SC

Симулятор SCCP-R

10.3

ПРОТОК СЛ-ТЕСТЕР СЕТИ АБОНЕНТСКОГО ДОСТУПА (ANT-5)

ANT-5/V

Протоколы V5.I и V5.2 (российские спецификации). Мониторинг. В поргативном PC.

том 2

ANT-5/D

Протокол EuroDSS-1 (российские спешфпашии) первичного (PR1) досг>па ISDN. В портативном PC. Мониторинг.

том 2

Опция BS

Монитор и сим\лятор интерфейса базового доступа $П (дополнительньй H/W. встраиваемьв! в тог же портативный PC).

том 2

Опция Ви

Монитор и снмулятор интерфейса базового дост-па U (дополнительный H/W. встраиваемый в тот же поргапВный PC).

том 2

Опция SP

Симулятор PRI. протокол EuroDSS-1 (российские спецификшии)

том 2

Опция VI

Симулятор V5.1 (российские спецификации)

том 2

Опция V2

Симулятор Y5.2 (российские спецификгиши)

том 2

Опция Q

Протокол QSIC

Том 2

Опция Е

Эмулятор EuroDSS-1,редактор тестовых сценариев ,сетевые сценарии

Том 2

Аппаратная часть протокол-тестера представляет собой процессорную систему, базирующуюся на ШМ PC совместимом компьютере и содержащую следующие функциональные подсистемы: управляющую подсистему, визуализации данных, аппаратные интерфейсы протоколов сигнализации, диалоговую подсистему и др. При этом подсистема визуализации обеспечивает представление тестовой диагностической информации на экране монитора, в том числе и в виде отметок в заранее выбранных сценариях MSC.

Управляющая подсистема выполняет все основные логические функции по симуляции и анализу обмена сигналами в соответствии с протоколом сигнализации. Эта же подсистема управляет работой других связанных с ней подсистем и обеспечивает мониторинг, диспетчеризацию приема/передачи сигналов, а также контроль за состоянием интерфейса 304
