по аналоговым абонентским линиям.

Учрежденческие АТС (УАТС) представляют собой коммутационные станции различных типов и емкостей, предназначенные для организации внутрипроизводственной телефонной связи между абонентами предприятия или учреждения по сокращенной нумерации, а также для предоставления некоторым из этих абонентов (или всем абонентам) выхода на телефонную сеть общего пользования с набором специального индекса выхода, как правило - цифры 9.

По характеру их включения в телефонную сеть общего пользования (ТфОП) можно выделить следующие три группы УАТС:

а) УАТС большой емкости (свыше 6000 портов), включаемые в ТфОП на правах районной АТС городской телефонной сети;

б) УАТС средней емкости (от 100 до 6000 портов), включаемые в ближайшие районные АТС городской телефонной сети по межстанционным соединительным линиям на правах подстанций или выносных коммутационных модулей и самостоятельно поддерживающие функцию автоматического определения номера вызывающего абонента (АОН);

в) УАТС малой емкости (до 128 портов), включаемые в ближайшую районную АТС городской телефонной сети по двухпроводным аналоговым абонентским линиям этой РАТС.

Протоколы сигнализации для УАТС первых двух групп описаны в первом томе и главах 3-5 настоящего тома монографии. Что касается протоколов для последней группы УАТС, имеющей наивысшие показатели темпов внедрения в российских телефонных сетях, то они и составляют предмет рассмотрения этого и следующего параграфов. Быстрое распространение малых АТС с включением по аналоговым абонентским линиям связано с возрастанием платы за пользование абонентской линией сети общего пользования, развитием малого бизнеса в России, появлением широкого ассортимента сертифицированных малых АТС и т.п.

Пример включения малой АТС в районную АТС декадношаговой системы приведен на рис. 1.13, а в районную АТС координатной системы - на рис. 1.14.


ПИ - ступень предварительного искания, ГИ - ступень группового искания, ЛИ - ступень линейного искания

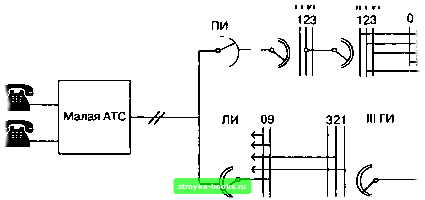

Рис. 1.13. Включение малой АТС в декадно-шаговую АТС типа АТС-54

Наиболее существенным ограничением для включения малой АТС по абонентским линиям, налагаемым нормативными документами Министерства связи России, является ограничение нагрузки на абонентскую линию между малой АТС и районной АТС величиной 0.15 Эрл при включении в координатную АТС и 0.155 Эрл при включении в декадно-шаговую АТС. Практическая реализация этого ограничения обеспечивается выбором правильного соотношения числа внутренних абонентов с правом выхода на сеть общего пользования и внешних абонентских линий к районной АТС.

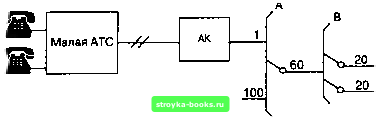

Рис. 1.14. Включение малой АТС в координатную АТС типа АТСК

Еще ОДНИМ таким средством может служить специальное программное обеспечение для ограничения исходящей нагрузки, но его востребованность заказчиками весьма сомнительна. Так как функция ограничения нагрузки с трудом поддается контролю, то в ряде нормативных документов просто ограничивается максимальная емкость малых АТС величиной 128 портов

Эффективным практическим решением проблемы, наряду с ограничением емкости и/или внешней нагрузки малых АТС, может быть их включение в районную АТС по тем же правилам, что и линий уличных таксофонов (рис 1 15). Для первого из представленных на рисунке двух вариантов такого включения (при нагрузке до 0.33 Эрл на линию) разрешается использование 9 линий в каждом 100-номерном абонентском модуле. Номера этих линий 11,22, 33,44, 55,66,77, 88 и 00 (номер 99 обычно используется для тестового оборудования).

Резюмируя вышесказанное, нельзя не высказать предположение о том, что при введении повременной оплаты местных разговоров эта проблема практически исчезнет, более того, возникнет противоположная задача - увеличения, а не ограничения удельной нагрузки абонентских линий А применяющиеся до той поры административные ограничительные меры, по мнению автора, следует использовать весьма умеренно, помня диалог из известной пьесы Евгения Шварца: «Меня так учили. - Всех учили. Но зачем ты оказался первым учеником, скотина этакая ?»

Ниже представлены SDL-спецификации сигнализации при включении малых АТС по аналоговым абонентским линиям. Применительно к исходящей связи упрощенная схема включения малых АТС представлена на рис 1.16.

Малая АТС

у<0 33 Эрл

>- Малая АТС

у>0 33 Эрл


ПП - переполюсовка АК - абонентский комплект ИШК - исходящий шнуровой комплект ГИ - ступень группового искания

Рис. L15. Включение малых АТС на правах таксофонов




местная АТС ® -> АМТС

Абонент А

О узел спецслужб

АК - абонентский комплект

ЛК - линейный комплект

АОН - автоматическое определение номера

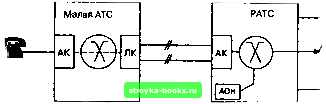

Рис. 1.16. Включение малой АТС в РАТС: ИСХОДЯЩИЙ вызов

Приняты следующие значения для таймеров:

Т1=50 мс -длительность импульса и длительность паузы (декадный код); Т2=650 мс -длительность межцифрового интервала (декадный код), Т3=500 мс - выдержка времени при освобождении перед новым занятием.

Строго говоря, вместо таймера Т 1=50 мс следовало бы использовать два таймера: Т1.1 =40 медля импульса и Т 1.2=60 медля паузы, но для упрощения SDL-диаграммы на рис. 1.18 принято усредненное значение.

Для работы с SDL-диаграммой на рис. 1.17 желательно изучение главы 2 первого тома, в которой излагаются основы языка SDL. Для тех читателей, которые по каким-либо причинам не хотят или не могут сделать это, ниже приводится достаточно подробное описание весьма простого и очевидного процесса SUBLOC обработки исходящего вызова к районной АТС, который может быть использован и в качестве учебного примера SDL.

V Абонентская сигнализация по двухпроводным абонентским линиям. SDL спецификации. Исходящий вызов. В соответствии с главой 7 Руководящего документа ОГСТфС /*

Сигналы : Вызов, Отбой А, Цифра, Отказ, КПВ, Ответ станции. Занято.

Команды от ПО малой АТС

Вызов, Отбой А, Цифра

Сообщения в ПО малой АТС

Отказ

Процесс обработки исходящего вызова

SUBLOC

Сигналы к РАТС

Замыкание шлейфа, Размыкание шлейфа

Сигналы от РАТС

Ответ станции. Занято, КПВ

Рис. 1.17. Диаграмма взаимодействия процесса SUBLOC для исходящего вызова

В исходном состоянии процесс обработки исходящего вызова SUBLOC ожидает сообщения об исходящем вызове, т.е. о наличии абонента, набравшего индекс выхода на сеть общего пользования («9», «О» или другую заранее определенную цифру).

После появления этого сообщения от программного обеспечения (ПО) обработки вызова малой АТС выполняется задача поиска свободной линии к районной АТС.
