к/от по малой АТС

у ИСХОДНОЕ J

От/к абонентской линии районной АТС

у ПАУЗА J

Посылка, вызова

Вызов свободного оператора

Ответ оператора

I ПОСЫЛКА V ВЫЗОВА У

Т1=10с .

/ Посылка /

\ вызова Ч

Сброс Т1=10с

<

Снятие вызова опвратору

Замыкание \ шлейфа /

Ответ оператора

Снятие ПВ ОТ PATCN

Замыкание шлейфа

у /s2 3 \ /ц:

I РАЗГОВОР J у ИСХ(

ИСХОДНОЕ

Сброс Т1=10с

/82 l

ПОСЫЛКА ВЫЗОВА У

Установка Т1=10с

М \ М \ I РазмыканиеЧ

РАЗГОВОР J \ ПАУЗА J шлейфа

fS2 0

ИСХОДНОЕ

Сигнал посылки вызова от РАТС имеет следующие параметры частота (25+/ 2 Гц)

Длительность посылки вызова (I +0 1 )сек или (12+0 12)сек продолжительность паузы (4+/ О 3)сек или (2+/-0 2)се< Возможна перадача оператором междугородной станции вручную

Рис. 1.21. SDL-диафамма процесса SUBLIC

Наконец, в разговорном состоянии ожидается сообщение об отбое вызываемого абонента (или оператора), после приема которого размыкается шлейф и восстанавливается исходное состояние процесса.

Очевидным недостатком рассмотренного процесса SUBLIC является невозможность прямого набора номера абонента малой АТС при входящем вызове от сети общего пользования. Такой вызов может быть обслужен только с помощью оператора (по очевидным причинам здесь не рассматриваются кустарные методы реализации «дозвона»). Это обстоятельство существенно ограничивает область применения малых АТС.

Ситуация меняется только при подключении малой АТС к АТС сети общего пользования по межстанционным соединительным линиям, что немедленно переводит ее в группу «б» согласно приведенной в начале главы классификации. Возможные варианты включения по межстанционным соединительным линиям рассмотрены в томе 1 «Сигнализация в сетях связи». Для такого включения требуются дорогостоящие программные и аппаратные модули поддержки межстанционной сигнализации и АОН, что для АТС небольшой емкости часто оказывается неприемлемым.

Экономически эффективным решением проблемы может оказаться применение специального сигнального конвертора «2x3», рассмотренного в главе 11 первого тома. Такое решение, тем не менее, следует считать компромиссным; прогрессивным его можно назвать, разве лишь определив прогресс по законам Мэрфи «не как замену неправильной теории на правильную, а как замену неправильной теории на неправильную же, но уточненную». Действительно прогрессивным решением является использование протокола DSS-1, описываемого в главах 3 и 4 данной книги, если, разумеется, этот протокол поддерживается районной АТС.



Глава 2

ЦИФРОВЫЕ АБОНЕНТСКИЕ ЛИНИИ

Сначала неизбежно идут: мысль, фантазия, сказка. За ними шествует научный расчет, и уже, в конце концов, исполнение венчает мысль. К.Э. Циолковский

2.1. АБОНЕНТСКИЕ ЛИНИИ ISDN

Хотя передача цифровой информации по существующим аналоговым абонентским линиям начала применяться уже давно, например, при факсимильной связи, возможности передающей среды использовались далеко не полностью. Факсимильное сообщение передавалось на частотах разговорного канала, а скорость передачи, в лучшем случае, составляла 28.8 Кбит/с, причем для большинства абонентских линий были доступны только 9.6 Кбит/с.

Цифровая абонентская линия может обеспечить гораздо большие скорости передачи почти по всем медным парам и с меньшей, чем при связи в полосе тональных частот, стоимостью. Имеются и некоторые другие преимущества цифровых линий перед аналоговыми: легкость мультиплексирования нескольких разговорных каналов по принципу временного уплотнения, простота кодирования, новые возможности абонентской сигнализации, использование современной элементной базы и т.п. Справедливости ради следует отметить и некоторые недостатки цифровой передачи: неизбежные искажения при преобразовании исходных речевых сигналов в цифровой формат, более жесткие требования к полосе пропускания, проблемы с эхом из-за увеличения задержек и др.

Основная ориентация цифровых абонентских линий ISDN - базовый доступ по двум В-каналам, каждый на скорости 64 Кбит/с, и одному D-каналу на скорости 16 Кбит/с.

Сам термин ISDN (Integrated Services Digital Network) возник в 70-х годах в Bell Telephone Laboratories и впервые был упомянут в списке терминов Оранжевой книги МККТТ. В следующих цветных книгах МККТТ, а затем ITU-T опубликованы рекомендации серии I, структура которых представлена на рис. 2.1. Рекомендации описывают концепцию, сетевые и пользовательские аспекты, интерфейсы и услуги ISDN Основная работа по стандартизации ISDN выполнена Исследовательской комиссией 18 МККТТ, вопросы сигнализации и коммутации ISDN разрабатывались Исследовательской комиссией 11, а аспекты передачи данных ISDN в свете общей проблематики сетей передачи данных рассматривались Исследовательской комиссией 7.

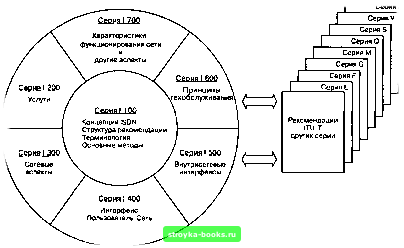

Рис. 2 1 Структура рекомендаций ITU-T серии I

На русском языке наиболее удачным эквивалентом термина ISDN, по мнению автора, является аббревиатура ЦСИО (цифровая сеть интегрального обслуживания), хотя в



литературе можно встретить термины «цифровая сеть с интеграцией услуг», «цифровая сеть с интеграцией служб (ЦСИС)» и др.

Разработка ISDN продолжалась так долго, что распространились другие расшифровки аббревиатуры ISDN «It Still Does Nothing» (она до сих пор ничего не делает), «I Still Dont kNow» (я все еще не знаю, что это) или «I Still Dont Need it» (мне это пока не нужно)

Именно в области ISDN особенно заметно, что жаргон специалистов слабо поддается логике и едва понятен всем остальным. ITLJ-T произвольно определил следующие функциональные группы абонентских устройств ISDN (рис 2 2)

ТЕ1 - терминал ISDN,

ТЕ2 - несовместимый с ISDN терминал,

ТА - терминальный адаптер для подключения несовместимых с ISDN терминалов, NT1 - сетевое окончание уровня 1, NT2 - сетевое окончание уровней 2,3

Цифровая 2 X проводная абонентская линия

ISDN

192 Кбит/с

1

V интерфейс

АТС с функциями ISDN

Помещение пользователя

1 F- NT1 Ц

Г1 h- ТА 1 I- ТЕ2

1 Н ТЕ,

R интерфейс

S интерфейс

NT2 (УАТС)

и интерфейс

Т интерфейс

Рис 2 2 Абонентское оборудование и интерфейсы ISDN

Терминалы ТЕ-1 полностью совместимы со стандартами ISDN и подключаются к этой сети через четырехпроводный интерфейс, в котором по принципу временного разделения организованы 3 канала, обозначаемые как В, В, D (или 2B+D) В-каналы имеют пропускную способность 64 Кбит/с, а пропускная способность D-канала составляет 16 Кбит/с. Такой интерфейс называется базовым (BRI - basic rate interface) ISDN предусматривает подключение к одному интерфейсу 2B+D до 8 терминалов ТЕ1

Терминалы ТЕ-2 несовместимы с ISDN и требуют наличия устройства сопряжения, известного как терминальный адаптер ТА (terminal adapter) ТА преобразует сигналы других стандартов, например, RS-422, EIA-232 или V 35 в стандарт ISDN. Необходимость интеграции этого оборудования с физическими интерфейсами серии V или EIA обусловлена экономическими соображениями, поскольку многие компании вложили достаточно много денег в телекоммуникационное оборудование других, отличных от ISDN стандартов Имеются ТА для подключения 25-контактных разъемов интерфейсов RS-232C, 34-контактных разъемов широкополосных модемов V 35,15-контактных разъемов интерфейсов сетей передачи данных Х.20, Х.21, Х.22, интерфейсов RS-449, RS-410 и т.д. Оборудование ТА может устанавливаться не только на правах внешнего модема, но и в качестве встраиваемого в ТЕ2 слота .Такие слоты для ШМ-совместимых персональных компьютеров сегодня свободно продаются по весьма умеренным ценам

Имеются две категории сетевых окончаний: NT1 и NT2 Функциональный блок NT1 включает в себя основные функции сетевого окончания и обычно представляет собой настенную коробку, устанавливаемую оператором сети общего пользования В функции NT 1 входят подача питания к абонентской установке, обеспечение технического обслуживания линии и контроля рабочих характеристик, синхронизация, мультиплексирование на первом (физическом) уровне модели взаимодействия открытых
