поскольку форма сигналов в интерфейсе U должна быть согласована с физическими характеристиками линий, которые в разных странах отличаются друг от друга. Более веской причиной того, что ITU-T уклонялся от выпуска стандарта на U-интерфейс, являлось, по мнению автора, совпадение корпоративных интересов компаний, выпускающих оборудование связи, и операторов сетей связи. Телекоммуникационные корпорации лоббировали принятие уже разработанных ими различных стандартов для U-интерфейса, и некоторые телефонные операторы тоже не хотели введения такого стандарта - его отсутствие позволяло зарабатывать на арендной плате за абонентское оборудование на дальнем конце линии.

Так или иначе, сегодня U-интерфейс в ITU-T не определен. Рекомендация G.961 содержит лишь общие требования к цифровой системе передачи при базовом доступе ISDN по металлическим линиям связи и содержит шесть приложений, в которых даются подробные определения альтернативных систем передачи:

• MMS 43, модифицированный код мониторинга с эхо компенсацией, где 4 бита отображаются в три троичных символа с линейной скоростью передачи символов 120 Кбод;

• 2В1Q, четырехуровневый код с эхо компенсацией, где два двоичных бита отображаются в один четверичный символ с линейной скоростью передачи символов 80 Кбод;

• AMI, биполярный код с эхо компенсацией и линейной скоростью передачи символов 160 Кбод;

• AMI, с попеременным чередованием направления передачи (пинг-понг) и линейной скоростью передачи символов 320 Кбод;

• двоичный двухфазный код, с использованием эхокомпенсации с линейной скоростью передачи символов 160 Кбод;

• SU32, подстановочный безусловный код ЗВ2Т с компенсацией эха и линейной скоростью передачи символов 108 Кбод.

В границах Европы имеется возможность выпуска европейского стандарта, базирующегося либо на системе 2B1Q, используемой в Великобритании, либо на MMS43, используемой в Германии и Франции.

В документах и рабочих материалах, утвержденных Госкомсвязи РФ, в частности, в Общих технических требованиях на средства связи для подключения к ISDN, на участке U-интерфейса нормируется применение кода 2B1Q.

В конце параграфа будут даны краткие пояснения, но вначале представляется целесообразным сказать несколько слов о принципах технической реализации U-интерфейса. В общем виде техническая проблема заключалась в достижении двухсторонней передачи почти по любым существующим физическим парам. Эта проблема в настоящее время успешно решена; более того существуют три подхода к ее решению. Два из них основаны на хорошо известном методе разделения направлений передачи и приема либо по времени, либо по частоте, а третий - на использовании дифсистем в сочетании со средствами компенсации эха.

Метод передачи с поочередным переключением направлений связи (метод пинг-понга) или временного сжатия (ТСМ) позволяет использовать медную пару на каждом конце то для передачи, то для приема (рис. 2.5). При синхронной передаче скорость передачи по линии должна быть увеличена почти вдвое.



Абонент

Станция


Станция

Время распространения

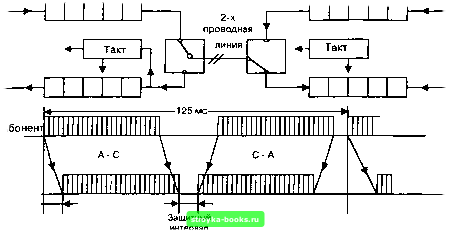

Рис. 2.5. Метод «пинг-понг» (полудуплекс) лля и-интео(Ьейса

Метод «пинг-понг» требует для своей реализации меньших затрат, чем метод компенсации отраженных эхосигналов, однако имеет недостаток - меньшую зону действия (максимально 2 км). Он используется, в основном, для малых учрежденческих АТС, т.к. для телефонных сетей общего пользования такое расстояние слишком мало.

Существует общее заблуждение относительно режима работы с поочередным переключением направлений связи. Часто считают, что область его возможного применения, ограниченная затуханием линии, ограничена также задержкой распространения сигнала в прямом и обратном направлениях. Посылку пакета данных, передаваемых по линии, можно представить в виде шарика для пинг-понга, которому нужно время (около 5 мкс на километр), чтобы переместиться от одного конца линии к другому. Обычно говорят, что «шарик» должен вернуться, прежде чем можно будет передать следующую посылку данных; т.е. частота посылок ограничена двусторонней задержкой (временем двойного пробега) при передаче. До некоторой степени это можно преодолеть, увеличивая размер «шарика» (помещая больше информации в каждой посылке), но такой подход тоже ограничен, т.к. при этом увеличивается время передачи, поскольку перед передачей посылка должна быть заполнена. Из того, что размер «шарика» и частота его посылки ограничены, можно сделать ошибочное заключение, что и реальная производительность метода тоже ограничена.

Это заблуждение вызвано предположением, что игра ведется только одним шариком. Игра двумя или несколькими шариками более трудна, но дополнительное усложнение системы передачи на основе такого подхода меньше, чем в системе с эхокомпенсацией, основанной на стандарте Института национальных стандартов США (ANSI). Следовательно, ограничение скорости работы с поочередным переключением направлений обусловлено только возрастанием затухания и помех с увеличением полосы пропускания, необходимой для передачи. Это делает систему пригодной для работы лишь на коротких линиях, где простота ее реализации дает значительные преимущества. Возможно, поэтому такая система была очень популярна в Японии, где ограничения на длину линий менее важны в силу местных географических особенностей.

Разделение направлений передачи по частоте требует такой же ширины полосы пропускания, как и разделение по времени. В обоих случаях основную ширину полосы нужно удвоить. Дополнительное расширение полосы, необходимое для реализации частотных фильтров при разделении по частоте, уравновешивается дополнительным расширением полосы, необходимым для замирания эхосигнала при поочередном переключении направлений. Техника поочередного переключения направлений, однако.



проще в реализации, поскольку она является чисто цифровой и не требует применения аналоговых узкополосных фильтров.

При методе эхокомпенсации передатчик и приемник могут работать одновременно (рис. 2.6). Передаваемая и принимаемая информация находится в одном и том же канале, а сам метод эхокомпенсации позволяет рассчитать принимаемый сигнал, если известны характеристики линии и передаваемый сигнал. Именно на применении этой третьей технологии построен североамериканский стандарт ANSI. Возможно, географический фактор здесь тоже сыграл свою роль: при эхокомпенсации требуется меньшая ширина полосы пропускания, чем при разделении по времени или по частоте, благодаря чему достигается больший радиус действия (6-8 км).

Если выходное сопротивление передатчика согласовано с комплексным сопротивлением линии, амплитуда сигнала в линии будет в точности равна половине амплитуды передаваемого сигнала (рис. 2.7). Сигнал, принимаемый с другого конца линии, может поэтому быть получен путем вычитания половины выходного сигнала передатчика из суммарного сигнала в линии. К сожалению, сопротивление линии - величина комплексная и меняется от линии к линии, так что принимаемый сигнал, извлекаемый таким простым способом, содержит эхосигналы от передаваемого сигнала.

Скремблер

Передатчик

Дифференциальная схема


2-х проводная

ЛИНИЯ

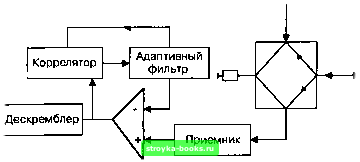

Рис. 2.6. Метод компенсации эхосигналов для U-интерфейса

Эти эхосигналы вызваны рассогласованием между согласующим сопротивлением и характеристическим сопротивлением линии, а также между характеристическими сопротивлениями разных участков линии. Эхосигнал из-за рассогласования между характеристическим сопротивлением последнего участка и оконечным сопротивлением на другом конце незначителен, он гораздо меньше сигнала, передаваемого с другого конца. Эхокомпенсация действует по принципу вычитания сигнала, полученного путем адаптивной оценки эхосигналов, вызванных этими рассогласованиями (рис. 2.7).


-1/2

-1/2


Т1 (сигнал, передаваемый на стороне 1) -I I-

Т2 (сигнал, передаваемый на стороне 2) L

L (суммарный сигнал в линии) Г*~Ч -

R1 (принимаемый сигнал, вычисленный на стороне 1) -1 -1

R2 (принимаемый сигнал, вычисленный на стороне 2) -1 р

-1 г-

- I-L

Рис. 2.7. Вычисление принимаемого сигнала путем вычитания передаваемого сигнала

Для успешной эхокомпенсации нужно, чтобы отсутствовала корреляция между
