Так как затухание сигнала в кабеле возрастает с его частотой, благодаря более узкому частотному спектру дальность передачи в HDSL с кодом 2B1Q существенно больше, чем в аппаратуре ИКМ-30. HDSL успешно используется во всем мире уже на протяжении многих лет.

SDSL (Single-line Digital Subscriber Line) представляет собой однопарную версию HDSL. Эта система обеспечивает симметричную дуплексную передачу цифрового потока со скоростью 2048 Кбит/с по одной паре телефонного кабеля.

ADSL (Asymmetrical Digital Subscriber Line), или асимметричная цифровая абонентская линия, представляет собой два модема, соединенных одной кабельной парой. Первоначально принципы ADSL возникли с целью предоставления услуги «видео по запросу» (VoD), которая позволяет пользователю выбрать из библиотеки видеозаписей видеофильм для просмотра и конкурирует с широковещательным телевидением. Рекламировалась и другая услуга - торговля на дому, позволяющая пользователю просмотреть товары виртуального супермаркета. Еще одно планируемое использование технологии ADSL - обучение из удаленных аудиторий, когда учитель или лектор представляет учебный материал, а также получает вопросы и отвечает на них в процессе представления этого материала. Такое обучение может быть особенно полезно там, где обычная школа слишком мала, чтобы иметь учителя-предметника по некоторым учебным дисциплинам, или когда лекция проводится узким специалистом. Однако, как это часто бывало в истории техники, в процессе разработки технологии ADSL возникли более интересные области ее применения. Это -поддержка высокоскоростных интерактивных приложений и, в первую очередь, - доступ к Internet, а также циркулярная рассылка информации в ведомственных сетях, включая доступ к централизованным базам данных из удаленных офисов компаний, предоставление в различном виде информации по требованию, интерактивные игры, другие услуги мультимедиа.

В модемах ADSL используются три типа модуляции:

• дискретная многочастотная модуляция DMT (Discrete MultiTone), принятая не так давно Американским национальным институтом по стандартизации ANSI в качестве стандарта для линейного кодирования ADSL-каналов. Это стандарт ANSI Т1.413;

• амплитудно-фазовая модуляция без несущей САР (Carrierless Amplitude/Phase), которая была разработана раньше DMT. В большинстве эксплуатирующихся сегодня устройств ADSL применена именно САР-модуляция, а модуляция DMT используется в самом новом оборудовании;

• квадратичная амплитудная модуляция QAM (Quadrature Amplitude Modulation), которая используется весьма редко.

Сегодняшняя технология ADSL позволяет передавать данные на скоростях от 1.5 до 9 Мбит/с в прямом направлении и от 16 до 640 Кбит/с в обратном направлении. Максимальная длина линии около 5.5 км.

RADSL (Rate-Adaptive ADSL) - ADSL с адаптируемой скоростью. Эта технология может приспосабливаться к характеристикам конкретной линии (длина, соотношение сигнал-шум и др.), соответственно управлять скоростью передачи и за счет этого достигать максимальной пропускной способности в реальных условиях.

VDSL (Very-high-data-rate Digital Subscriber Line), или сверхвысокоскоростная цифровая абонентская линия, существует пока только в лабораториях, а общего стандарта еще не создано, но ожидается, что скорость передачи будет от 12.9 Мбит/с до 52.8 Мбит/с. VDSL предназначена для работы в АТМ-сетях, о чем будет сказано в томе 3 настоящей монографии. На линиях данного типа допускается наличие пассивных сетевых окончаний, поэтому к одной линии может быть подключено более одного VDSL-модема, подобно тому, как в настоящее время к абонентской линии подключаются дополнительные телефонные аппараты.



VDSL может использоваться на конце волоконно-оптической линии связи для оконечного абонентского ввода по паре медных проводов. В системах «волокно-к-распределительнои-коробке» (FTTC) «хвост» VDSL может иметь длину до 500 м, а скорость передачи предполагается в диапазоне от 25 до 51 Мбит/с. В системах «волокно-к-распределительному-щкафу» (FTTCab) «хвост» может быть несколько длиннее километра, а скорость передачи - равной 25 Мбит/с.


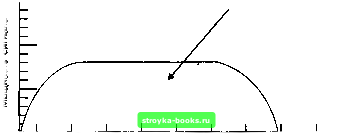

полезная нагрузка 144 Кбит/с двунаправленная

100 200 300

Частота (КГц)

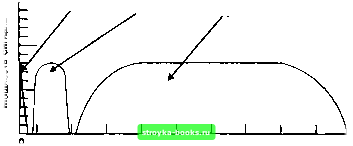

Полезная нафузка 2.768 Кбит/с двунаправленная


POTS, 4кГц, двухсторонние

200 300

Частота (КГц)

Управление 9.6 Кбит/с двухстороннее

Полезная нагрузка 1.536 Мбит/с )днонаправленная (к пользователю)


200 300

Частота (КГц)

Рис. 2.11. Использование спектра:

(а) DSL ISDN; (б) HDSL; (в) ADSL

Более высокие скорости передачи данных делают для VDSL привлекательной систему модуляции DMT, особенно благодаря тому, что она стандартизована ANSI. Однако может оказаться лучшим использовать разные каналы для разных направлений передачи, поскольку это легче реализовать в многоканальной системе, особенно когда потоки данных асинхронны.

Спектр передачи для VDSL, по-видимому, существенно не превысит 10 МГц (в случае ADSL он составляет примерно 1 МГц). Однако, спектр для VDSL может начинаться на более высокой частоте (около 1 МГц), что позволяет уменьшить взаимное влияние систем передачи на более низких частотах и упростить спецификацию фильтра.

Единственным серьезным аргументом против xDSL-технологии является отсутствие соответствующих абонентских комплектов в современных цифровых АТС, в то время как



абонентский комплект ISDN стал уже вполне привычным элементом этих АТС. Оборудование xDSL, к сожалению, требует гораздо больших усилий для его интеграции в современную цифровую АТС. Кроме того, телефонные компании затратили большие средства на внедрение ISDN, а в результате выяснили, насколько трудно и дорого использовать эту технологию. Технология xDSL, безусловно, имеет свои преимущества, иллюстрируемые рис. 2.11, но все же операторские компании не готовы тратить значительные средства на ее внедрение.

В заключение этой главы автор хотел бы предложить читателю свою собственную, хотя и весьма банальную разгадку целого ряда труднообъяснимых ситуаций с цифровыми линиями сети доступа. Эта разгадка сформулирована еще царем Соломоном следующим образом: «Всему свой час, и время всякой вещи под небесами» и подтверждается нижеследующей хронологией.

Низкоскоростные цифровые системы передачи и линии ИКМ-30 (2048 Кбит/с) были разработаны в 1960-х гг. Цифровая сеть интегрального обслуживания (ISDN) была разработана в 1980-х гг. Технология цифровых высокоскоростных абонентских линий xDSL разработана в 1990 гг. Продолжим цитату: «... время рождаться и время умирать, время искать и время терять, время сберегать и время бросать».

Глава 3

ПРОТОКОЛ DSS-1:

ФИЗИЧЕСКИЙ УРОВЕНЬ И УРОВЕНЬ ЗВЕНА ДАННЫХ

Если похвалы, расточаемые друзьями, иной раз дают повод усомниться их искренности, то зависть врагов заслуживает полного доверия. К. Иммерман

3.1. ВВЕДЕНИЕ В DSS-1

Прежде всего, следует уточнить, что эпиграф к этой главе автор связывает отнюдь не с возможными взаимоотношениями пользователей базового доступа ISDN с абонентами, терминалы которых включены в АТС посредством двухпроводных аналоговых линий, а то и с людьми, вообще не имеющими телефона. Речь идет о специфике достоверной и надежной передачи информации по цифровым абонентским линиям, осуществляемой на первых двух уровнях протокола DSS-1, что особенно наглядно проявляется в описании процедур уровня звена данных в параграфе 3.4 данной главы.

Но сначала - базовые принципы.

Разработанный ITU-T протокол цифровой абонентской сигнализации № 1 (DSS-1 -Digital Subscriber Signaling 1) между пользователем ISDN и сетью ориентирован на передачу сигнальных сообщений через интерфейс «пользователь- сеть» по D-каналу этого интерфейса. Международный союз электросвязи (ITU-T) определяет канал D в двух вариантах:

а) канал 16 Кбит/с, используемый для управления соединениями по двум В-каналам;

б) канал 64 Кбит/с, используемый для управления соединениями по нескольким (до 30) В-каналам.

Концепции общеканальной сигнализации протоколов DSS-1 и ОКС-7 весьма близки, но эти две системы были специфицированы в разное время и разными Исследовательскими комиссиями ITU-T, а потому используют различную терминологию. Здесь автору немного повезло, т.к. описания этих двух систем в книге размещены в разных томах и вряд ли самый внимательный читатель настолько хорошо помнит материал главы 10 правого тома, чтобы эти разночтения ему мешали.

Тем не менее, некоторые пояснения в отношении сходства концепций и различий в терминах DSS-1 и ОКС-7 представляются полезными. На рис. 3.1 показаны АТС ISDN, звено сигнализации ОКС-7, оборудование пользователя ISDN и D-канал в интерфейсе
