Терминалы ISDN


Мультимедийные терминалы

УАТС


УАТС

УАТС

Оконечный узел

Сеть общего пользования

УАТС

Транзитный узел

Сеть общего пользования

УАТС

УАТС

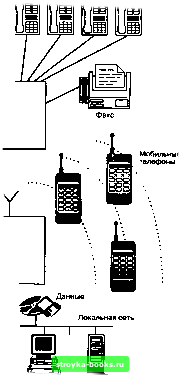

Рис. 5.1. Современная корпоративная сеть



Номер уровня

Стандарты,описание

ROSE (сервисный элемент удаленной операции) ACSE (сервисный элемент управления соединением) Протокол сквозной сигнализации Прозрачность сети

ETS 300 237/238, ETS 300 256/257, ETS 300 266/267 -процедуры QSIG для дополнительных услуг

ETS 300 239 - общие функциональные процедуры QSIG

ETS 300 171/172 - базовое соединение QSIG

ETS 300 402

Протоколы, зависящие от интерфейсов

Базовый доступ ISDN

ETS 300 011 1430

Медный провод

Первичный доступ ISDN

ETS 300 012 1431

Медный провод

Оптическое волокно

Рис. 5.2. Уровни протокола QSIG в опорной точке Q

Близость QSIG к системе сигнализации DSS-1, рассмотренной в двух предыдущих главах, уже отмечалась. Протоколы физического уровня и уровня звена данных в QSIG и DSS-1 практически идентичны, и это обеспечивает совместимость услуг ISDN общего пользования и услуг корпоративных сетей интегрального обслуживания.

На уровне 3 протоколы QSIG и DSS-1 различаются. В отличие от DSS-1, протокол QSIG не рассчитан на использование в абонентском интерфейсе, но зато может обеспечивать транзитную связь и связь между разными корпоративными сетями. Имеются существенные различия в составе и способах реализации протоколами DSS-1 и QSIG дополнительных услуг. Кроме дополнительных услуг, поддерживаемых DSS-1 и рассмотренных в предыдущей главе, QSIG предусматривает услуги, специально ориентированные на пользователей систем учрежденческо-производственной связи: идентификацию имени, вмешательство в соединение, временный запрет входящей связи с определенными уровнями активизации и отмены, замену тракта, услуги оператора, услуги мобильной связи, завершение соединений, не состоявшихся из-за отсутствия ответа и т.п. Но гораздо более существенной, по мнению автора, является заложенная в QSIG возможность формировать новые услуги по индивидуальным заказам операторов. Для этого имеется особый механизм - глобальные функциональные процедуры (QSIG-GF), представляющие собой стандартизированный способ поддержки нестандартных услуг, о котором будет сказано ниже.

Технические средства протокола QSIG совершенствуются и в области развития стандартизированных услуг. Форум IPNS проводит дальнейшую разработку QSIG в направлениях расширения услуг УАТС в корпоративной сети и ввода функций, обеспечивающих автоматическое распределение вызовов, мобильность абонентов, использование QSIG в качестве протокола доступа к услугам виртуальных частных сетей VPN, предоставляемым сетью общего пользования, использование QSIG в качестве протокола связи между УАТС и услугами ЦЕНТРЕКС, развитие QSIG применительно к широкополосному интерфейсу P-NNI и др. Во всех этих случаях требуется только один протокол QSIG, поскольку он обладает достаточной функциональностью, чтобы поддерживать соединения как между узлами внутри сети, так и в точках доступа к другим сетям.

5.2. ФУНКЦИОНАЛЬНОЕ ОПИСАНИЕ ПОДСИСТЕМ

В отличие otDSS-1, QSIG является симметричным протоколом, обеспечивающим взаимодействие между равноправными узлами сетей, т.е. обе стороны интерфейса



идентичны. Уровень 3 протокола QSIG состоит из двух подуровней: QSIG-BC и QSIG-GF.

Подуровень QSIG-BC (Basic Call) предназначен для управления так называемым базовым соединением, т.е. соединением без предоставления дополнительных услуг. Подуровень обеспечивает совокупность процедур, предназначенных для установления, поддержки и разрушения базового соединения. Базовым соединением можно считать услугу, предоставляющую пользователю связь какого-либо определенного вида, например, телефонную, факсимильную, видеотелефонную и т.д. QSIG-BC определен в ETS 300 172.

Подуровень QSIG-GF (Generic Functional), уже упоминавшийся в предыдущем параграфе, предназначен для управления дополнительными услугами и использует для транспортировки сигнальной информации специальный механизм переноса сообщений.

Для предоставления конкретной дополнительной услуги может быть использована как ассоциированная с базовым соединением процедура передачи сигнальной информации QSIG-GF (пользователь имеет возможность запросить дополнительную услугу на том или ином этапе базового соединения), так и независимая от базового соединения процедура.

Возможны два варианта организации управления дополнительными услугами: сигнальная информация переносится либо информационным элементом facility в сообщениях управления базовым соединением, либо, если в данный момент такие сообщения использовать невозможно, специальным сообщением FACILITY QSIG-GF.

На уровне приложений модели OSI функционирует протокол управления дополнительными услугами, который использует сервисные элементы удаленных операций (ROSE - Remote Operation Service Elements), сервисные элементы ассоциированного управления (ACSE - Association Control Service Elements) и сервисные элементы диалога (DSE - Dialogue Service Elements), координируемые специальными функциями (coordination function). Читатель, вероятно, помнит, что о ROSE и ACSE уже шла речь при описании ТСАР (глава 10 тома 1) и DSS-1 (глава 4 тома 2). В настоящее время ROSE определен в рекомендации ITU-T Х.219, а ACSE - в рекомендации Х.217. Что касается DSE, то сервисные элементы диалога определяются в стандартах QSIG-GF.

Продолжая аналогию с ОКС-7, отметим традиционную для протоколов пакетной передачи информации поддержку двух видов связи: с установлением соединения (и, как правило, с управлением последовательностью сообщений и подтверждений) и без установления соединения. Реализация этих функций на уровне 3 QSIG-GF возложена на управляющий функциональный блок GFT-Control (рис.5.3). В отличие otDSS-1 протокол QSIG-GF поддерживает как ориентированный на соединение, так и не ориентированный на соединение механизм переноса информации для независящих от базовой связи дополнительных услуг и дополнительных сетевых услуг (ANF). QSIG не допускает наличия двух независимых подсистем для обслуживания базового соединения, в то время как в ОКС-7 для этих целей могут существовать и TUP, и ISUP.

На рис. 5.3 представлены следующие основные компоненты архитектуры QSIG:
