31 КИ используются либо как несущие канальные интервалы, либо как канальные интервалы сигнализации Вполне естественно использовать КИ16 как канальный интервал сигнализации; именно так КИ16 используется в других стандартах, рассмотренных, например, в главах 3, 7, 9, 10 первого тома.

Если требуется иметь несколько С-каналов, можно использовать для этого канальные интервалы 16 других трактов интерфейса, а если КИ16 во всех трактах оказываются задействованными для сигнализации (например, если пользователи ISDN интенсивно используют передачу информации по D-каналу, а количество трактов в интерфейсе невелико), то используются также канальные интервалы 15, а затем - и канальные интервалы 31 (рис. 6 5). Спецификация интерфейса V5 рекомендует использовать для С-каналов именно эти КИ, но не требует этого в обязательном порядке, поскольку излишне строгое соблюдение такой рекомендации может вызвать проблемы при дальнейшем использовании интерфейса или ограничить надежность с точки зрения возможностей переключения С-каналов на резерв Но канальный интервал 16 каждого тракта используется в первую очередь, так как с учетом использования канального интервала КИО для синхронизации в тракте остается четное количество несущих канальных интервалов

Как показано на рис 6.5, служебным протоколам интерфейса V5 первоначально отводится канальный интервал КИ16 первого тракта 2048 Кбит/с и нтерфейсаУ5. Для интерфейсов V5.1 это единственный тракт и единственным служебным протоколом является протокол управления Для интерфейсов V5.2 канальный интервал 16 первого тракта обслуживает также протокол ВСС и протокол управления трактами Протоколу защиты V5.2 отводится КИ16 как первого, так и второго трактов интерфейса, чтобы обеспечить работу протокола при отказе одного тракта.

Количество шагов на рис. 6.5 соответствует необходимому числу физических канальных интервалов для передачи информации протоколов. Когда осуществляется переключение на резерв, для поддержки логических С-каналов также требуются дополнительные физические канальные интервалы. Все рассматриваемые в контексте V5 протоколы ограничены рамками сети доступа. Исключение составляет протокол управления соединениями ISDN, сообщения которого генерируются и принимаются в терминалах ISDN (главы 3 и 4 данного тома), что необходимо учитывать при выделении канальных интервалов для этого протокола. В идеальном случае для передачи информации одного протокола (за исключением протокола сигнализации ISDN) должно использоваться не более одного канального интервала. Если это не удается, то появляется необходимость в координации сообщений, передаваемых в разных канальных интервалах. Для сигнализации ISDN это проблемы не составляет, поскольку трансляция кадров позволяет различать эти сообщения по их адресам уровня 2. Протокол защиты отличается тем, что для него из соображений надежности желательно отводить более одного канального интервала. Однако благодаря тому, что разные протоколы могут различаться на уровнях кадров и сообщений, один и тот же канальный интервал может использоваться несколькими протоколами.

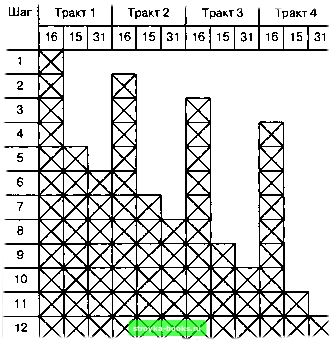

Рис. 6.5 Последовательность использования канальных интервалов

6.5. УРОВЕНЬ LAPV5

Как уже неоднократно отмечалось при рассмотрении в этой книге других телекоммуникационных протоколов, задачи второго уровня связаны с организацией надежной передачи сообщений уровня 3, не зависящей от физической среды, использование которой обеспечивают функции уровня 1. Это достигается путем адресации и нумерации сообщений второго уровня (т.е. кадров), вычисления и добавления в конец каждого такого сообщения контрольной комбинации для обнаружения ошибок с последующей передачей запроса на повторную передачу начиная с последнего правильно принятого сообщения и др.

Спецификации и процедуры протокола LAPV5 базируются на рассмотренном в параграфе 3.3 данного тома протоколе LAPD и дополняют его возможностями мультиплексирования информации от различных источников. Как будет показано в конце данной главы, содержание сообщений управления соединениями ISDN в сети доступа интерпретировать не требуется. С другой стороны, сообщения ТфОП сеть доступа должна отображать в ориентированных на порты пользователей ТфОП сигналах: замыкание шлейфа, посылка вызова и т.п. Сигнализации ТфОП посвящена следующая глава этого тома.

Таким образом, уровень 2 для сигнальных сообщений ISDN заканчивается в терминалах ISDN, в то время как уровень 2 для сигнальных сообщений ТфОП ограничивается рамками сети доступа. Именно поэтому для сообщений управления соединениями порты ISDN идентифицируются адресацией на уровне 2, в то время как порты ТфОП идентифицируются адресацией на уровне 3. С другой стороны, целесообразно также иметь возможность обращения к портам независимо оттого, использует ли протокол адрес на уровне 2 или 3. Это особенно важно для сообщений протокола управления, которые должны относиться как к портам ISDN, так и к портам ТфОП.

Адреса, используемые в интерфейсе V5 на уровнях 2 и 3, выбираются таким образом, чтобы протокол управления мог обращаться к пользовательским портам как ISDN, так и ТфОП с помощью адресов уровня 3, причем таких же, как адреса, используемые для управления базовым соединением как на уровне 2, так и на уровне 3. При этом подходе образуется общее адресное пространство, которое отображается на адресное пространство уровня 2 и адресное пространство уровня 3 (табл. 6.3). Поле адреса содержит 13 битов. В табл. 6.3 приведены значения битов (8-2) второго байта поля адреса. Значения битов (8-3) первого байта поля адреса для служебных протоколов и протоколов ТфОП равны 1.

Общее адресное пространство интерфейса V5 содержит адреса для портов ISDN и портов ТфОП каждого из протоколов V5. Адреса общего пространства для портов ISDN



соответствуют адресам уровня 2, используемым для идентификации портов ISDN. Адреса уровня 3 для ISDN определены в стандартных спецификациях протокола ISDN и находятся вне области спецификации интерфейса V5. Значения от О до 8175 используются для идентификации пользовательских портов ISDN и не используются для идентификации протокольных объектов уровня 3.

Таблица 6.3. Адресное пространство V5

Адрес V5 десятичный

Использование

Биты

От 0 до 8175

Порты ISDN

8176

Протокол ТфОП

8177

Протокол управления

Порты ТфОП

8178

Протокол вес

8179

Протокол защиты

8180

Протокол

управления

трактами

От 8181 до 32767

Не используется

Сообщения служебного протокола управления для адресации на уровне 3 используют адреса общего пространства для портов ТфОП, портов ISDN и самого протокола управления. Адрес уровня 3 для сообщений протокола управления указывает, относится ли сообщение управления к порту ТфОП или к порту ISDN или оно является общим сообщением служебного управления. Адрес уровня 2 указывает, что сообщение принадлежит протоколу управления. Когда этот адрес используется на уровне 3, он указывает, что сообщение не связано с пользовательским портом, а принадлежит указанному конкретному протоколу V5.

Смысл общего адресного пространства и правила его использования станут более понятными читателю, когда он ознакомится с содержанием следующего параграфа 6.6.

Рассмотрим чрезвычайно важное для V5 понятие обрамления кадров. Дело в том, что сообщения ISDN до передачи через V5 уже помещены в информационное поле кадров LAPD. Чтобы эти кадры могли транслироваться через сеть доступа, необходимо снабдить их дополнительной внешней «оболочкой» с ярлыком, указывающим адрес пользовательского порта ISDN. Для сообщений управления соединениями ISDN адрес в этом ярлыке является адресом порта ISDN из общего адресного пространства V5. Такая же двухуровневая структура адресации кадра применима и для сообщений других протоколов, позволяя тем самым свободно специфицировать в дальнейшем внутреннюю часть структуры кадра для новых протоколов сети доступа. С учетом всего вышесказанного становится понятным разделение уровня LAPV5 на два подуровня: подуровень функций обрамления LAPV5-EF (Enveloping Function sublayer) и подуровень звена данных LAPV5-DL (Data Link sublayer). Справедливости ради следует заметить, что такая двухслойная структура уровня 2 представляется весьма громоздкой, а для служебных протоколов V5 необходимость в ней отсутствует. Более того, внешний адрес в ярлыке и внутренний адрес в кадре с сообщением служебного протокола дублируют одну и ту же информацию. Но это следует принимать как плату за ранее принятые решения, т.к. структура кадра для переноса сообщений управления базовыми соединениями ISDN была стандартизирована до начала разработки спецификаций V5.

Структура обрамления кадра показана на рис. 6.6. Внешний адрес в ярлыке обрамления является 13-битовым числом, которое вместе с тремя фиксированными битами составляет два байта, располагающихся непосредственно за открывающим флагом кадра. Эти 13 битов позволяют присваивать внешнему адресу значения от О до 8191 (см. табл. 6.2). Оставшиеся в
