индикация приема запроса не достигнет логического (N+ 1)-объекта системы В.

Далее, в общем случае, происходит обратный процесс. Отклик логического (N+1)-объекта системы В передается к системе А с привлечением услуг N-объекта, затем - (N-1)-объекта и т.д. в системе В, а прием уровнем 1 системы А битов, которые доставили отклик, интерпретируется логическими объектами системы А как подтверждение системой В приема отправленного к ней запроса. Это подтверждение проходит в системе А уже понятным читателю путем «вверх», пока не достигнет отправившего запрос логического (М+1)-объекта.

Сказанное иллюстрирует рис. 9.2, на котором запрос, индикация, отклик и подтверждение фигурируют как имена сервисных примитивов.

Взаимодействие между логическими (М)-объектами двух взаимодействующих открытых систем происходит в соответствии с (М)-протоколом. Информация, обмен которой поддерживает (М)-протокол, оформляется в так называемые протокольные блоки данных (N)-PDU (protocol data units).

Для передачи (N)-PDU логический (М)-объект обращается к услугам расположенного ниже (N-1 )-уровня и передает к нему свои PDU в составе сервисных блоков данных (N-1)-SDU (service data units), используя сервисные (М-1)-примитивы. Логический (М-1)-объект одной системы взаимодействует с логическим (М-1)-объектом другой системы в соответствии с (N-l)-npoTOколом, вводя содержимое (N-l)-SDU в протокольные блоки данных (N-l)-PDU, то есть дополняя каждый (N-l)-SDU управляющей информацией протокола (N-l)-PCI (protocol control information). Далее, для передачи (N-l)-PDU происходит обращение к услугам (М-2)-уровня и т.д.

Сказанное иллюстрирует рис. 9.3.

Система А Система В

Логический (N+1 )-обьект

N пункт доступа куслугам

, Запрос

Логический (N+1)-o6beKT

Подтверждение

Сервисные примитивы I I I I

j l --

Логический N-объект

N пункт доступа куслугам

, ,Отхлик

Уровень(N+1)

Индикация

Логический N-объект

Уровень N

Рис. 9.2. Имена и смысл сервисных примитивов



(М)-уровень

(N)-PDU

(М-1)-уровень

(М)-протокол

(N-I)-SDU

(N-I)-PCI

(N-I)-PDU

(М-1)-протокол

(М-2)-уровень

Рис. 9.3. Протокольные и сервисные блоки данных

9.2. СЕТИ С КОММУТАЦИЕЙ ПАКЕТОВ Х.25

Х.25 представляет собой комплект протоколов трех нижних уровней модели OSI, разработанный МККТТ для интерфейса между терминалами пользователей и сетью с коммутацией пакетов. Протоколы Х.25 использовались для создания всемирной сети коммутации пакетов. В этой сети информация пользователей инкапсулируется (заключается) в пакеты, содержащие данные об адресации, о последовательности пакетов и контроле ошибок, а также сведения о пользователе или приложении. Пакеты передаются по виртуальным каналам между терминалом Х.25 конечного пользователя DTE (Data Terminal Equipment) и окончанием канала двусторонней передачи данных DCE (Data Circuit-Terminating Equipment), используемого в качестве канала доступа к сети пакетной коммутации.

Первая рекомендация Х.25 была утверждена на 6-й пленарной ассамблее МККТТ в 1976 г., а переработанные версии появлялись в 1980 и 1984 гг. К началу 80-х годов протоколы Х.25 уже широко применялись для передачи данных во всем мире, особенно между удаленными терминалами и центральными системами. Стандарты ISDN, рассмотренные в главах 3, 4 данного тома, разрабатывались с учетом поддержки сетей Х.25.

Протокол Х.25 использует неоднократно упоминавшийся в этой книге протокол доступа к звену данных LAPB (Link Access Protocol - Balanced), который был специально разработан для обеспечения надежной передачи данных через звено. Первоначально ориентированный на каналы с низким качеством, протокол LAPB использует принцип, согласно которому каждый узел в сети должен проверять каждый блок данных уровня 2 (кадр), как только он получен, и определять, может ли этот кадр маршрутизироваться к ближайшему узлу или он должен быть передан повторно. Другой принцип, который связан с Х.25, заключается в том, что повторная передача осуществляется к узлу, который детектировал ошибку, из ближайшего к нему узла, принявшего верный кадр. Это означает, что каждый узел должен обеспечивать контроль, что требует затрат на оборудование и вводит задержки в маршрутизацию данных.

Во время появления сетей Х.25 (а они функционируют с конца 60-х годов) такой уровень контроля ошибок был необходим, поскольку он учитывал характеристики существовавших тогда физических коммуникационных линий. Х.25 хорошо работает в ситуациях, когда не могут быть обеспечены каналы связи с высокой надежностью. В областях, где развернуты оптоволоконные сети, Х.25 вряд ли может считаться подходящим выбором, тем более, при наличии такой технологии, как Frame Relay (ретрансляция кадров).

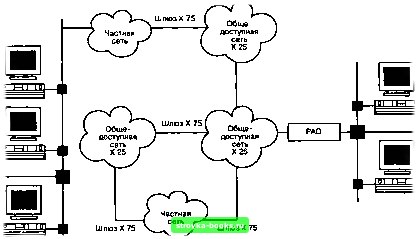

На рис. 9.4 показан пример взаимодействия сетей Х.25 с использованием межсетевых шлюзов Х.75 и устройств сборки-разборки пакетов PAD, которые обеспечивают



преобразование различных потоков данных (SNA, асинхронный и т.д.) в протокол Х.25. Фактически протокол Х.25 является интерфейсом между абонентом и сетью, а Х.75 является протоколом ДЛЯ использования между узлами сети коммутации пакетов. Оба протокола аналогичны, но протокол Х.75 предоставляет услуги, которые запрашиваются внутри сети с коммутацией пакетов и не касаются абонентских интерфейсов. Кроме того, Х.75 может рассматриваться только как протокол сетевого уровня, в то время как Х.25 поддерживает повторную передачу, сегментирование и сборку блоков данных.


Рис. 9.4. Пример объединения сетей с коммутацией пакетов

9.3. АРХИТЕКТУРА ПРОТОКОЛАХ.25

Архитектура Х.25 содержит три уровня, соответствующие трем нижним уровням модели OSI (рис. 9.5). На физическом уровне протокол Х.25 определяет электрический интерфейс между DTE и ВСЕ. Стандарты Х.25 физического уровня приведены в рекомендациях Х21иХ21-бис.

Второй уровень интерфейса содержит функции, реализующие процедуру управления звеном данных HDLC (High-level Data Link Control Procedure), и отвечает за надежную передачу данных через физический стык. В Х.25 протоколом уровня звена передачи данных является протокол LAPB. Этому протоколу отводится роль формирования кадров, содержащих в информационном поле передаваемые данные. Кадр в процедуре HDLC переносит через интерфейс Х25 один пакет данных. Протокол LAPB применяется для формирования двухточечного соединения между DCE и DTE. Никаких спецификаций мультиплексирования каналов (аналогичных LAPD) не существует. LAPB используется для передачи информации уровня 3 Х.25, но, как уже отмечалось, этот протокол является не самым элегантным методом передачи данных через интерфейсы ISDN. Информацию уровня 3 Х.25 можно поместить в кадр LAPD.
