соответствие между информационным элементом DDS-1 и параметром ISUP-R, тогда как в других случаях в параметр преобразуется только подмножество информационного элемента.

Установление соединения между терминалами абонентов А и Б, как и разъединение, описываются в терминах процедур и примитивов. Оба терминала подключены к соответствующим АТС по протоколу DDS-1; рассматривается управление базовым соединением. В примере на рис. 11.8, иллюстрирующем описание в терминах процедур, терминал абонента А передает адресную информацию в блочном режиме, а абонент Б имеет терминал без автоответа. Имеет место обычный телефонный вызов, т.е. абонент А снимает телефонную трубку и набирает с помощью дискового номеронабирателя или тастатуры номер телефона абонента Б. В результате этих действий на АТС А передается сообщение SETUP, включающее в себя адрес абонента Б и тип требуемого соединения. АТС А анализирует сообщение SETUP и определяет, что соединение нужно маршрутизировать через транзитный узел. На этой основе подсистема ISUP АТС А формирует начальное адресное сообщение IAM и передает его на транзитный узел, после чего возвращает абоненту А сообщение CALLPROCEEDING, свидетельствующее о том, что прием адресной информации закончен и вызов обрабатывается.

После получения сообщения IAM транзитный узел анализирует адрес абонента Б и определяет, что вызов нужно маршрутизировать к АТС Б. Транзитный узел формирует соответствующее сообщение IAM и передает его в АТС Б, которая анализирует информацию, содержащуюся в IAM, определяет идентификатор вызываемого абонента, определяет, что оборудование абонента Б не имеет многотерминальной конфигурации, требующей вещательного режима работы, а используется режим работы «точка-точка», передает к терминалу абонента Б сообщение SETUP, а на транзитный узел возвращает сообщение АСМ (ADDRESSCOMPLETEMESSAGE) для указания того, что принятой информации достаточно для идентификации абонента Б.

После приема сообщения SETUP терминал абонента Б использует опцию возврата к своей АТС сообщения CALLPROCEEDING. Это сообщение не вызывает на АТС Б никаких действий, кроме сброса внутренних таймеров. Когда терминал абонента Б начинает сигнализировать абоненту о входящем вызове (т.е. телефон начинает звонить), на станцию Б возвращается сообщение ALERTING. АТС Б передает сообщение CALL PROGRESS на

транзитный узел, который, в свою очередь, передает сообщение CALL PROGRESS на АТС

А. АТС А информирует абонента А о передаче сигнала вызова абоненту Б посылкой сообщения ALERTING. Когда абонент Б отвечает на вызов (например, поднимает телефонную трубку), к АТС Б посылается сообщение CONNECT. АТС Б возвращает к терминалу абонента Б сообщение CONNECT ACKNOWLEDGE и передает сообщение ANSWER на транзитный узел. Этот узел ретранслирует сообщение ANSWER на АТС А, которая завершает установление соединения передачей к терминалу абонента А сообщения CONNECT. В данном примере опция передачи от терминала абонента А на АТС сообщения CONNECTACKNOWLEDGE не применяется. Разъединение может быть инициировано любым абонентом:

в данном примере это делает абонент А. Когда он дает отбой, терминал А передает к АТС А сообщение DISCONNECT. Это приводит к передаче от АТС А на транзитный узел и к терминалу абонента А сообщения RELEASE. Терминал А отвечает сообщением RELEASECOMPLETE, а транзитный узел передает сообщение RELEASE к АТС Б. После приема сообщения RELEASE на станции Б к терминалу абонента Б передается сообщение DISCONNECT, а на транзитный узел передается сообщение RELEASECOMPLETE. И, наконец, после получения сообщения RELEASE от терминала абонента Б АТС Б передает к терминалу Б сообщение RELEASECOMPLETE. Этим исчерпывается описание примера на рис. 11.7.

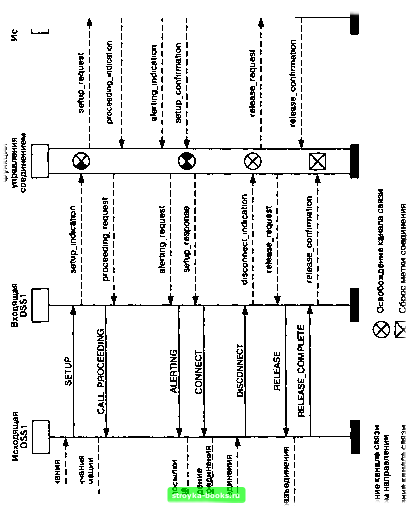

Описание в терминах примитивов иллюстрируется другим примером на рис. 11.8.



Каждая АТС имеет «входящую» систему сигнализации (определенную как принимающая сообщение SETUP или начальное адресное сообщение IAM), «исходящую» систему сигнализации (определенную как посылающую сообщение SETUP или начальное адресное сообщение IAM) и функции управления соединением.

Абонент А инициирует вызов, в результате чего в исходящую DDS-1 абонента А передается примитив запроса установления соединения. Исходящая DDS-1 формирует сообщение SETUP, содержащее адрес абонента Б и тип запрашиваемого соединения. Сообщение SETUP передается во входящую DDS-1 АТС А, что приводит к передаче функциям управления соединением примитива setup indication.

Функции управления соединением анализируют информацию, содержащуюся в примитиве, и предпринимают три действия. Во-первых, они возвращают в исходящую DDS-1 примитив proceedingrequest, вызывая этим посылку сообщения CALLPROCEEDING терминалу абонента А. Во-вторых, функции управления соединением определяют, что соединение нужно установить через транзитный узел, и запрашивают исходящий ISUP сформировать начальное адресное сообщение IAM путем передачи примитива setuprequest. Исходящий ISUP реагирует на запрос, формируя IAM и передавая его на соответствующий транзитный узел. Третье действие функций управления соединением заключается в выдаче команды блоку коммутации проключить в обратном направлении канал связи, участвующий в соединении, после чего абонент А сможет слышать акустические сигналы, посылаемые сетью.

Когда исходящий ISUP получает от транзитного узла сообщение АСМ, функциям

управления соединением передается примитив proceeding indication. Прием этого

примитива дает возможность функциям управления освободиться от части информации, относящейся к соединению, которая содержится в кратковременной памяти.

S O.

s a:



<


it Ii


s o. с

a> s

X a> E S

Например, может быть удалена специализированная информация маршрутизации, используемая для установления соединения, когда становится ясно, что в АТС Б получена информация, достаточная для идентификации абонента Б.

Следующее сообщение, которое должен получить исходящий ISUP, - сообщение CALLJPROGRESS, указывающее, что абоненту Б посылается вызывной сигнал. Это приводит к передаче функциям управления соединением примитива alerting indication. Функции управления соединением определяют, что абоненту Б посылается вызов и что абонента А следует информировать о состоянии соединения. Во входящую DDS-1 передается примитив alerting request, в результате чего к терминалу абонента А передается сообщение ALERTING и абонент получает соответствующий сигнал (например, КПВ).

Когда абонент Б отвечает на вызов, сообщение ANSWER возвращается по сети ОКС в исходящий ISUP станции А. Это приводит к передаче функциям управления соединением примитива setupconfirmation. Функции управления соединением определяют, что абонент Б ответил на вызов, и дают команду блоку коммутации проключить канал связи в прямом направлении, а также передают примитив setupresponse во входящую DDS-1, вызывая 196
