обработки вызова АТС направляются сообщения о разъединении устанавливаемого исходящего соединения, которое, в частности, приводит к посылке зуммера «Занято» вызывающему абоненту А, и о новом входящем местном занятии, а в СЛ направляется сигнал «Подтверждение занятия» (11). После этого процесс переходит в предответное состояние S3 О, в котором ожидает первую цифру номера вызываемого абонента Б.

ПО обработки вызова АТС


1 Сигнал "Занято" должен посы- -латься вызывающему абоненту

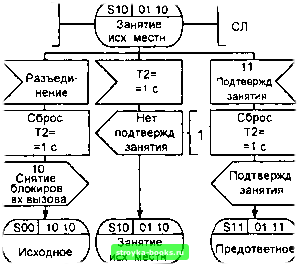

Рис. 3.13. SDL-диаграмма процесса ВСТ R.22 обработки сигнализации ПО универсальным СЛ двустороннего действия (-7 из 13)




1 Трансляция цифры начинается с l!! межцифрового интервала Импульс (11)-50±3 мс, гауза (01) - 50±3 мс

2 Время распознавания (10-30) мс

3 "Отбой Б сопровождается зуммером "Занято"

л. 10 Снятие

блокиров

вх вызова у

/SOZ\ 10 пЛ

Блокировка Чисх вызова У

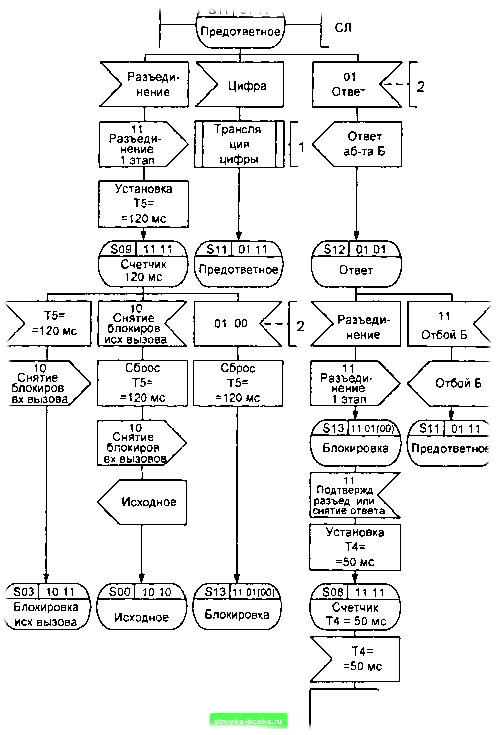

Рис. 3.13. SDL-диаграмма процесса ВСТ R.22 обработки сигнализации по универсальным СЛ двустороннего действия (8 из 13)




Тран

(СЛЯ-

>ры

Канал должен выводиться за пределы Т\ обслуживания В этом случае абоненту А посылается зуммер "Занято или предпринимается другая попытка произвести исходящее соединение Трансляция цифры начинается с межцйфрового интервала 600 мс Только для транзитной АТС

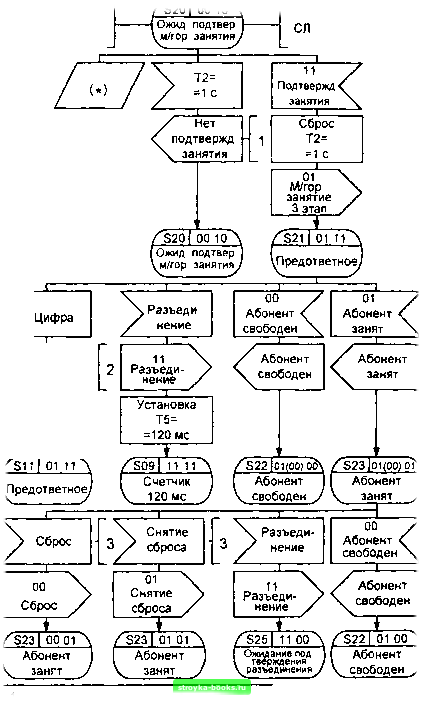

Рис. 3.13. SDL-диаграмма процесса ВСТ R 22 обработки сигнализации по универсальным СЛ двустороннего действия (9 из 13)
