Внутриполосная сигнализация предусматривает передачу сигнальной информации по тому разговорному каналу, к которому эта информация относится. Передача сигнальной информации достигается генерацией одного или нескольких тональных сигналов и передачей их по соответствующему разговорному каналу. На другом конце содержание информации анализируется с помощью тонального приемника.

В межстанционных трактах передачи эти сигналы обрабатываются точно так же, как обычная речь - для обработки сигнала используются усилители разговорного тракта, что приводит к гораздо большей дальности использования сигнализации, чем это возможно в системах сигнализации с постоянным током.

Системы внутриполосной частотной сигнализации могут использоваться как для линейной, так и для регистровой сигнализации, причем для регистровой сигнализации более эффективно применение специальной разновидности сигнализации токами тональной частоты - так называемых многочастотных систем сигнализации, рассмотренных в данном разделе несколько позже и описанных в их специфических российских вариантах в главе 6.

Линейная сигнализация токами тональных частот может осуществляться передачей одночастотных или двухчастотных сигнальных посылок. Значение сигнала определяется направлением сигнала, частотой сигнала и соответствующим этапом в процессе установления соединения, в котором этот сигнал послан. Для линейной сигнализации чаще применяются непрерывные неконтролируемые протоколы сигнализации, для которых факт передачи сигнала обозначается включением/выключением тональной частоты. Отсутствие взаимного контроля означает, что подтверждение приема сигнала не требуется для прекращения его посылки. Примером такого типа сигнализации может служить система Bell 8Р(табл. 1.2).

Таблица 1.2. Пример непрерывно неконтролируемой системы сигнализации (система Bell SF)

Сигнал

Прямой сигнал

Обратный сигнал

Исходное состояние

Включен

Включен

Занятие

Выключен

Включен

Ответ

Выключен

Выключен

Разъединение

Включен

Произвольный

В импульсных внутриполосных системах сигнализации информация передается тактированными импульсами тонального сигнала. Значение сигнала определяется направлением, длиной импульса и этапом последовательности соединения, в котором передается сигнал. Достоинство импульсного вида внутриполосной сигнализации состоит в том, что возможен больший набор сигналов (позволяющий передать больше параметров), возможны более высокие уровни сигналов (благодаря ограниченной длительности сигналов) и их меньшее влияние друг на друга (опять-таки вследствие их ограниченной длительности). Однако необходимость эффективного распознавания сигналов приводит к тому, что оконечные комплекты сигнализации относительно сложны и дорогостоящи. Типичными примерами импульсных внутриполосных систем сигнализации могут служить российская одночастотная система сигнализации 2600 Гц, детально рассмотренная в главе 5, или английская система сигнализации АС9, представленная в таблице 1.3.

Таблица 1.3. Примеры сигналов в импульсной внутриполосной системе сигнализации (система UK АС9)

Сигнал

Тональный импульс (частота 2280 Гц), мс

Занятие

Цифры

Ответ

Разъединение

Более 700



Внутриполосные системы сигнализации могут применяться двумя методами: от звена к звену и из конца в конец. При методе сигнализации от звена к звену вся адресная информация обрабатывается в каждой станции. Согласно примеру на рис. 1.7, сначала сигналы поступают от АТС А к АТС Б, после чего передатчик АТС А освобождается. Затем АТС Б посылает всю информацию на АТС В, причем каждая станция обрабатывает адресную информацию перед тем, как послать ее к следующей станции.

Для метода сигнализации из конца в конец сигналы между исходящей и входящей АТС передаются прямо по разговорному тракту, без преобразования и/или анализа их в промежуточных коммутационных узлах. Поэтому при сигнализации из конца в конец сигналы (например, сигнал ответа) могут передаваться достаточно быстро. Как показано на рис. 1.8, регистр станции вызывающего абонента (Per) задействуется на все время установления соединения, а маркер станции вызывающего абонента (М) посылает на следующую станцию только информацию, необходимую для маршрутизации вызова. Затем АТС А посылает информацию на АТС В, а регистр на АТС Б освобождается сразу же после завершения маршрутизации от АТС Б к АТС В.

Внеполосные системы сигнализации используются в системах передачи с частотным разделением каналов (ЧРК). В таких системах каждый разговорный канал обычно размещается в частотном спектре 4 кГц, но для передачи речи используется только диапазон 300-3400 кГц, а для сигнализации - оставшаяся часть частотного спектра 3400-4000 Гц (рекомендуется 3825 Тц). Преимущества внеполосной сигнализации включают возможность передачи сигнала одновременно с передачей речи и ненужность мер для преодоления имитации сигналов обычной речью. Недостаток внеполосной сигнализации в том, что она может применяться только в системах передачи, которые допускают более широкий частотный спектр, чем обычные немультиплексированные системы передачи. В результате она обычно ограничивается только системами передачи с частотным разделением каналов. Природа внеполосной сигнализации предоставляет возможность ее использования в многочисленных режимах, включая непрерывный режим и импульсный режим, которые описаны выше для тональной частотной сигнализации. Обычные применения - это непрерывный, не взаимно контролируемый режим в двух модификациях: использующий для свободного СОСТОЯНИЯ включенный тональный сигнал или использующий для свободного СОСТОЯНИЯ выключенный тональный сигнал.



Вызывающий абонент

Вызывающий абонент

Per - регистр М - маркер

АТС А

- -н

Per М

АТС А

АТС Б

АТС Б


АТС В

АТС В

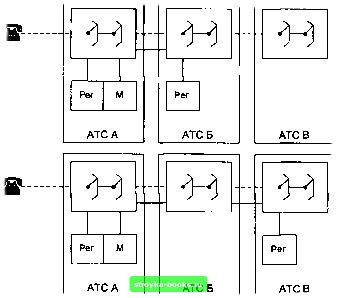

Рис 1.7 Сигнализация по методу от звена к звену от станции А к станции Б и от станции Б к станции В

Вызывающий абонент


Вызывающий абонент

Рис. 1 8. Сквозная сигнализация по методу из конца в конец от станции А к станции Б и от станции Б к станции В

Примером первой модификации с включением тонального сигнала для свободного состояния является линейная сигнализация R2, рассмотренная в главе 9 данной книги. Примером применения второй модификации с отключением тонального сигнала в свободном состоянии является английская система сигнализации АС8, сигналы которой представлены в таблице 1.4.

Таблица 1.4. Примеры сигналов в системе с передачей свободного состояния

Сигнал

Тональный сигнал в прямом направлении

Тональный сигнал в обратном направлении

Исходное состояние

Выключен

Выключен

Занятие

Включен

Выключен

Импульс набооа

Включен

Выключен

Ответ

Включен

Включен

Разъединение

Выключен
