используются станционная батарея и земля в качестве обратного провода. Реле И получает питание от батарей передающей и приемной станций.


Рис. 4.1. Передача сигналов батарейным способом

Модификацией схемы, изображенной на рис. 4.1, является схема передачи сигналов быстродействующим полярным кодом (рис. 4.2). При срабатывании контактов реле/"; создается сигнал одного направления, при одновременном срабатывании контактов Pi иР2-обратного направления. Приемное реле Пр - поляризованное; в зависимости от направления сигнала замыкаются его контакты 7-2 или 7-5. Полярный код позволяет уменьшить время передачи сигналов управления. Время передачи кодовых сигналов составляет около 30 мс для каждого элементарного сигнала (без учета паузы) или от 30 до 150 мс для кодовой комбинации.

Линия

Пр Пр

± 1

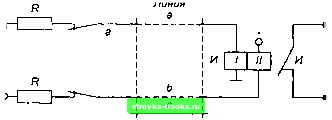

Рис. 4.2. Передача сигналов быстродействующим полярным кодом

Различные АТС на российских телефонных сетях общего пользования, поддерживающие трехпроводный интерфейс, приведены в табл. 4.2.

Таблица 4.2. Основные типы станций, взаимодействующих по трехпроводным С Л ЗСЛ и СЛМ.

Тип станции

Область применения

Система

АТСК

Городская АТС

Координатная

АТСК-У

Городская АТС

Координатная

АТС-АМЭ

Городская АТС

Координатная

АТСК-5 0/200

Сельская АТС/УПАТС

Координатная

АТСК-

Сельская АТС/УПАТС

Координатная

КВАНТ

Городская АТС/УПАТС

Квазиэлектронная

КВАРЦ

АМТС

Квазиэлектронная

АМТС-2

АМТС

Координатная

АМТС-3

АМТС

Координатная

АТС-47

Городская АТС

Декадно-шаговая

АТС-54

Городская АТС

Декадно-шаговая

УАТС-100/400

УПАТС

Декадно-шаговая

ARE-11

Городская АТС

Квазиэлектронная

ARE-13

АМТС

Квазиэлектронная

мт-юс

АМТС/городская АТС

Квазиэлектронная

МТ-20/25

Городская АТС

Цифровая



Таблица 4.3. Коды передачи линейных сигналов по трехпроводным СЛ

ПоляриоСь и сопротивление (кОм) провода

Напр передачи и

провод

на исходящей стороне

на входящей стороне

Линейный сигнал

рсл,,

АТСДШ

с при работе с рсл,,

припаботе с

аТсдш

Контроль исходного состояния (СЛ, ЗСЛ, слм)*

<-с

Изол

Изол

ч" 20

Изол

ч"

500-700 Ом, 100-500 Ом, и 0-100 Ом** для соответ, 0,35, 0,55, 1,05

Занятие(и между сериями набора номера) (СП, ЗСЛ, СЛМ)*

-> с

>40

(1Ш СЛ и ЗСЛ)

а40 (для СЛМ)

ч" <0,06

ч"

1,065 с переходом на 0,065

ч"

а 1,3

R„;+0,6

Импульс

Номер вызываемого абонента (декадный код) (СЛ, ЗСЛ, СЛМ)*

>

а, b

ч" Емк 0,5 мкФ к земле

Емк 0,5 мкФ к земле

ч" s0,06

0,065

"i"

"+" 1

а:1,3

Интервал

Изол

Изол

Абоиен! свободен, огбой (СЛМ)*

<-а. h

>40

ч" >40

ч" <0 06

"+" 0,065

ч»

а 1,3

Вызов (СЛМ)*

-> b

2:40

"ч-"

<0,06

ч" £0 06

ч" 0,065

ч"

>1,3

R„;+0,6

OiBCi (СЛМ)*

*-а, Ь

"+"

>40

ч" s0,06

ч" 0,065

а 1,3

R„;+0,6

Занято (слм)*

<-b

>40

ч" >40

ч" <0,06

0,065

ч" 200

R.;+o,6

OiBCi, запрос АОН (СЛ, ЗСЛ)*

<-а

>42

ч"

ч" 0 06

ч" 0,065

•ч"

>1,3

R,,+0,6

Спяще запроса (СЛ, ЗСЛ)*

<-а

>42

"+"

"+" <0 06

ч" 0,065

ч"

г 1,3

R,;-o,6

Отбой вызываемого абонента после ответа занято (СЛ, ЗСЛ)*

<-а, ft

ч"

"+" <0 06

ч"

0,065

>l,3

R„;+o,6

Разъединение на любом этапе (СЛ, ЗСЛ, слм)*

-> с

Изол

Изол

ч" 20

Изол

Соответствует любому из предыдущих этапов

>Г,з

R,;+o,6

Блокировка (ГЛ, ЗСЛ, слм)*

<-с

Изол

M3oj1

Изол

Изол

Изол

Отбои вызывающею абонента (СЛ, ЗСЛ)

-> а

ч"

ч" 0 06

ч" 0,065

ч" 1

»,

>Г,з

R„,+o,6

* в скобках указан тип линии, по которой передается данный линейный сигнал.

** Значение сопротивлений провода с указано в таблице в зависимости от типа кабеля.

Взаимодействие декадно-шаговых АТС между собой зависит от величины сопротивления провода с, по которому осуществляется проба свободности трехпроводной СЛ и ее занятие. Согласованная работа приборов декадно-шаговых АТС (АТС-47, АТС-54) по трехпроводным соединительным линиям при сопротивлении провода с не выше 700 Ом осуществляется непосредственно, без установки комплектов РСЛ. При величине сопротивления провода с от 700 до 1500 Ом устанавливаются комплекты РСЛ-3 на исходящем конце трехпроводной СЛ. Этот комплект работает при напряжении АТС от 58 до 66 В и при разности потенциалов заземлений входящей и исходящей АТС не более 6 В.

В координатных АТС проба свободности СЛ и ее занятие осуществляются по разным проводам, поэтому наличие согласующих комплектов РСЛ, обеспечивающих согласование четырехпроводного выхода координатной АТС и трехпроводной СЛ, является обязательным.

В таблице 4.3 представлены коды передачи линейных сигналов и набора номера



декадным кодом по трехпроводным соединительным линиям. По ходу предпринятой ниже в этой главе попытки изложить спецификации сигнализации по трехпроводным соединительным линиям аналогично тому, как это сделано в предыдущей главе, будут даны пояснения к этой таблице.

Следует сразу предупредить читателя, что приведенные в таблице 4.3 параметры будут еще дважды встречаться в данной главе, причем во всех трех случаях возможны различные значения одних и тех же параметров. Это сделано совершенно сознательно и соответствует разным целям:

а) в таблице 4.3 приведены номинальные величины и их разбросы согласно отраслевому стандарту [87];

б) при описании физических состояний процессов обработки входящего и исходящего вызовов для удаленного конца (входящей АТС в спецификациях для исходящего вызова и исходящей АТС в спецификациях для входящего вызова) эти же величины иногда могут иметь больший разброс, чем в таблице 4.3, т.к. отражают реально существующую на практике картину, которая, к сожалению, иногда бывает еще хуже, чем в [87];

в) при описании тех же физических состояний процессов обработки входящего и исходящего вызовов, но уже для ближнего конца (исходящей АТС в спецификациях для исходящего вызова и входящей АТС в спецификациях для входящего вызова) эти же величины могут иметь меньший разброс, чем в таблице 4.3, т.к. являются рекомендациями по их реализации в новых, как правило, цифровых АТС и могут быть лучше, чем в [87].

Подобные разночтения в этих трех вариантах весьма редки, но так как изложенный подход будет использоваться и для описаний других видов сигнализации в других главах этой книги, сделанное предупреждение представляется уместным.

Собственно говоря, этот подход уже использовался и в предыдущей главе, однако в силу специфики сигнализации по двум ВСК в тракте ИКМ все сводилось, в основном, к величинам тайм-аутов. Например, наряду с номинальными разбросами длительностей импульсов и пауз набора номера из [87], при приеме их рекомендуется распознавать и в несколько более широком диапазоне (до 150 мс), а в то же время при передаче строго фиксировать их длительности (50 мс для импульса и 50 мс для паузы).

Структура SDL-системы обработки сигнализации по трехпроводным СЛ представлена на рис. 4.3. который весьма похож на аналогичный рис. 3.4 предыдущей главы. Далее будут рассмотрены спецификации соответствующих процессов: процесса обработки исходящего вызова OTLOC TWA U.31 и процесса обработки входящего местного вызова INLOC TWA и.32 - в разделе 4.2, а процесса обработки входящего междугородного вызова INTOL TWA и.ЗЗ - в разделе 4.3.

4.2. ЛИНЕЙНАЯ СИГНАЛИЗАЦИЯ: МЕСТНЫЙ ВЫЗОВ

Описание процессов сигнализации при местном вызове начинается с исходящего вызова.

С учетом необходимости внимательного рассмотрения физического уровня, от которого автор был избавлен в предыдущей главе благодаря простоте и соответствию международным стандартам стыка ИКМ, описания процессов OTLOC, INLOC и INTOL будут начинаться с описаний основных состояний на физическом уровне.

Итак, имеются следующие состояния для исходящего соединения по трехпроводной СЛ:

50 - исходное состояние,

51 - предответное состояние,

52 - состояние передачи импульса при декадном наборе,

53 - состояние передачи паузы при декадном наборе номера,

54 - состояние межцифрового интервала при декадном наборе,

55 - разговорное состояние,

56 - занятость абонента Б,

57 - блокировка соединительной линии.

Ниже приведены описания этих состояний на физическом уровне. Следует подчеркнуть,
