что эти описания составлены специально для процесса обработки исходящего вызова и представляют рекомендуемые значения входных сопротивлений проводов на стороне исходящей АТС широкий разброс встречающихся на практике входных сопротивлений проводов на стороне входящих АТС различных типов.

СИСТЕМА; протокол линейной сигнализации по трехпроводным аналоговым соединительным линиям

*/ Система обработки сигнализации по трехпроводным аналоговым соединительным линиям с раздельными местным и ме)«здугородным пучками

Процессы обработки исходящих вызовов OTLOC по исходящим соединительным и заказно-соединительным линиям (СЛ и ЗСЛ) и входящих местных вызовов INLOC по входящим соединительным линиям (СЛ) специфицированы в этом разделе. Спецификации процесса обработки входящих ме)«здугородных вызовов INTOL по входящим мехздугородным соединительным линиям (СЛМ) приведены в следующем разделе Блок многочастотной сигнализации "2 из 6" включает процессы обработки оазличных способов сигнализации: "импульсный челнок" и "пакет" и рассматривается в главе 6 данной книги. Блок ЛОН специфицирюван в главе 8. Спецификации линейных сигналов, передаваемых по каналам С11,С12, C13, и сообщений между программными процессами, передаваемыми по каналам C4-C10, представлены в тех же разделах, что и спецификации соответствующих процессов/*.

DECLARE: OTLOC - TWA-U.31 "исходящий вызов СЛ, ЗСЛ"

INLOC - TWA-U.32 "входящий местный вызов СЛ" INTOL - TWA-U.33 "входящий междугородный вызов СЛМ"

CNI-U.01 "прием запроса ЛОН и посылка кодограммы" CN1-U.02 "посылка запроса ЛОН и прием кодограммы" MFS - U.01 "импульсный челнок" MFP - U.01-U.02 "импульсный пакет" SIGNALLIST = SIGNAL - TABLES 4.4-4.11

БЛОК.программное обеспечение обработки вызовов в АТС

БЛОК: исходящий вызов по СЛ и ЗСЛ

OTLOC TWA U.31

БЛОК: АОН - глава 8 CNI U.01 CNI U.02

[трехпр. СЛ]

БЛОК: многочастотная сигнализация "2 из 6" • глава 6


"Челнок"

U.01 )

БЛОК: входящий вызсв


тный по СЛ V

INLOC TWA и 32J

1е)едуго пр СЛМ

ITOL TWA и зз;

[трехпр. СЛ)

[трехпр СЛМ

Рис. 4.3. Структура SDL-системы обработки линейной сигнализации по трехпроводным аналоговым соединительным линиям

Тем самым эти значения иногда могут отличаться от значений, приведенных выше в таблице 4.3, составленной по [87], и от значений, приведенных ниже на рис.4.4. Этот рисунок построен согласно декларированному в начале параграфа прагматическому принципу, но для входящего вызова, а потому в определенном смысле является зеркальным отражением спецификаций на рис.4.4.

Используются следующие сокращения: Roa, Rob, Roc - а, b, с - входное сопротивление проводов, исходящий конец Ria, Rib, Ric - а, b, с - входное сопротивление проводов, входящий (приемный) конец. Заметим, что входное сопротивление СЛ (на рисунках не показано) имеет значение в пределах от О до 1,5 кОм. 104



в исходном состоянии so выбор нижней границы высокоомного входного сопротивления 20 кОм для подключенного к проводу с приемника на стороне исходящей АТС обусловлен режимом срабатывания низкоомного приемника сигнала «Занятие», подключенного к проводу с на стороне входящей АТС. Превышение верхней границы этого высокоомного входного сопротивления - 24 кОм также нецелесообразно из-за увеличения чувствительности к помехам и ложным срабатываниям для подключенного к проводу с приемника на стороне входящей АТС.

В исходном состоянии SO может быть осуществлен новый вызов и может быть принят сигнал «Блокировка» от встречной станции. При новом вызове сигнал «Занятие» посылается на местную или междугородную станцию. Время с момента занятия С Л до начала передачи импульсов должно составлять не менее 400 мс, чтобы дать время входящей АТС/АМТС подготовиться к приему цифр.

ИСХОДНОЕ


Входящая

3 J-1

]-------1

1 RiC 1 -

Roc (20-24) кОм

RiC=(550-1300)OM

-60 в

Рис. 4.4. а) исходное состояние SO для исходящей трехпроводной СЛ

ПРЕДОТВЕТНОЕ

-60 в

-1 Roa

Ria 1-

Roa=42 кОм

j Ria=1000 Ом

-60 в

-60 в

Rob=1000OM Roc=(0-65) Ом 1с i 25 мА

Rib=1000 Ом RiC=(1150-1700) Ом

Рис. 4.4. б) предответное состояние S1


Roa=500 Ом Rob=500 Ом Roc=(0-65) Ом 1а i 25 мА

Ria=1000 Ом Rib=1000 Ом RiC=(1150-1700) Ом Ibi 25 мА

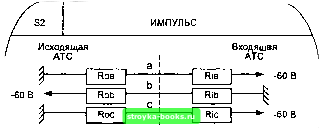

Рис. 4.4. в) состояние трансляции импульса S2




ПАУЗА

АТС 1

а >

1-1 1

f Roc -1-1 Ric

1 Ria=1000OM

-60 в

-60 в

Roc=(0-65) Ом

Rib=1000 Ом Ric=(1150-1700) Ом

Примечание: Данное состояние полностью идентично на физическом уровне состоянию S4 - "Межцифровои интервал при декадном наборе"

Рис. 4.4. г) состояние трансляции паузы S3


МЕЖЦИФРОВОЙ ИНТЕРВАЛ

-60 в

Rib (-

Ric -

Roa=42 кОм Rob=1000 Ом

i Ria Rib

=1000 Om 1000 Om

-60 в

-60 В

Roc=(0-65) Ом Ic i 25 mA

Ric=(1150-1700) Om

Рис. 4.4. д) состояние S4 межцифрового интервала при декадном наборе

В предответном состоянии S1 соединительная линия готова к передаче цифр набора номера. Состояние S1 также наступает после снятия ответа, если запрашивается информация АОН в процессе установления соединения. Предответное состояние может неоднократно возникать в процессе разговора.

Состояния S2, S3 и S4 характеризуются следующими временными параметрами: первая цифра передается после срабатывания выдержки времени 400 мс. Временное соотношение импульс/пауза для набора номера составляет 50 мс. После передачи цифры устанавливается таймер выдержки межцифрового интервала - 700 мс. Не разрешается передача новой цифры до тех пор. пока не прекратится действие таймера межцифрового интервала.

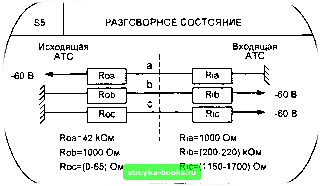

Рис. 4.4. е) разговорное состояние S5

При исходящем вызове к АМТС типов ARM-20 и ARE после занятия заказно-соединительной линии (ЗСЛ) к междугородной станции АМТС посылает сигнал «Ответ/запрос АОН». Дальнейшая передача импульсов набора невозможна до тех пор, пока АМТС не передаст сигнал «Снятие ответа», зуммер «Ответ станции» и повторно не наступит предответное состояние S1.
