BLOCK : INLOC

*/ Сигнализация по трехпроводным аналоговым соединительным линиям SDL-спецификации процесса INLOC Входящее соединение по местным СЛ одностороннего действия. В соответствии стабл 7.13 Руководящего документа по ОГСТфС /*

Сигналы Занятие, Подтверждение занятия, Ответ, Отбой А, Снятие ответа. Отбой Б, Разъединение, Контроль исходного состояния, Блокировка, Занятость, Импульс/Пауза

Сообщения: Вызов, Подключение MFR, Блокировка, Отбой А, Цифра, Ошибка MFR, Разъединение, Ответ, Б занят. Снятие блокировки. Снятие ответа

Сообщение от процесса обработки вызова

Ответ Б занят, Отбой Б, Блокировка, Снятие блокировки, Ошибка MFR, Снятие ответа

Сообщение к процессу обработки вызова

Вызов, Цифра, Подключение MFR, Разъединение, Отбой А

Процесс INLOC:

входящее соединение местное по односторонним СЛ с раздельным

местным и междугородным пучками

TWA и.32

Сигналы С12 2 в СЛ

Подтверждение заня-

тия. Ответ, Занятость,

Отбой, Блокировка,

Снятие ответа

Сигналы С12 1 из СЛ

Занятие,

Разъединение,

Отбой А,

Импульс/Пауза

Рис. 4.10. Обработка входящего местного вызова INLOC TWA U.32

Формируемые таким образом линейные сигналы объединены в две группы: «Занятие», «Разъединение», «Импульс/Пауза», «Отбой А» (вызывающего абонента) в прямом направлении и сигналы «Подтверждение занятия», «Ответ», «Занятость/Отбой Б». «Блокировка», «Снятие ответа», «Контроль исходного состояния канала (КИС)» в обратном направлении. Описания этих сигналов для процесса INLOC представлены в таблицах 4.8 и 4.9.

Сообщения от программного обеспечения (ПО) обработки вызовов к процессу INLOC приведены в таблице 4.10, а сообщения в обратном направлении - в таблице 4.11. На рис.4.11 представлена диаграмма процесса INLOC на языке SDL. В процессе INLOC используются следующие значения тайм-аутов: Т1 = 20 с - ожидание следующей цифры,

Т2 = 150 мс - максимальная длительность принимаемых импульса или паузы при декадном наборе номера,

ТЗ = 200 мс - время распознавания разъединения.

На SDL-диаграмме процесса INLOC на рис. 4.11 приняты те же направления входящих/исходящих сигналов, что и в случае процесса OTLOC на рис. 4.6.

В исходном состоянии процесса обработки входящего местного вызова INLOC ожидается появление плюса на проводе с, соответствующего линейному сигналу «Занятие». При этом направляется сообщение в ПО обработки вызова АТС о появлении нового вызова и осуществляется подготовка к приему цифр номера вызываемого абонента.

В случае использования в данном входящем направлении многочастотной сигнализации «импульсный челнок» в коде «2 из 6» направляется сообщение в ПО обработки вызова о подключении приемопередатчика многочастотной сигнализации. При использовании декадного способа передачи цифр номера взводится тайм-аут Т1, равный 20 с, ограничивающий ожидание первого импульса набора номера, и осуществляется переход в предответное состояние S1.

В исходном состоянии возможно появление команды от ПО обработки вызова «Блокировка», во исполнение которой устанавливается высокое сопротивление на проводе с, означающее линейный сигнал «Блокировка». Процесс переходит в состояние блокировки S7, из которого выйти можно только по команде от ПО входящей АТС «Снятие блокировки», после чего линейный сигнал «Блокировка» сменяется линейным сигналом «Контроль исходного состояния» (минус на проводе с) и процесс возвращается



в исходное состояние SO.

Таблица 4.8. Сигналы С 12.1, принимаемые INLOC со стороны трехпроводной соединительной линии при местном входящем соединении

Напр. сигнала

Название сигнала

Описание

Примечание

--->

ЗАНЯТИЕ

Плюс на проводе с

Время распознавания 14-20 мс

---->

НАБОР НОМЕРА:

импульс пауза

межцифровой интервал

Тлюс на проводе а высокоомные входы на проводах а и А

Импульс (пауза) должен быть принят, если его длительность находится в пределах 16 - 120 мс. Принимается с длительностью более 250 мс

--->

РАЗЪЕДИНЕНИЕ

Высокое входное сопротивление на проводе с

Может быть принят на любом этапе соединения. Время распознавания 120-500 мс

---->

ОТБОЙ А

Минус на проводе а, плюс на проводе b

Может быть принят, если встречная АТС реализует систему с двухсторонним отбоем. Время распознавания 200 мс

Таблица 4.9. Сигналы С 12.2, передаваемые INLOC в сторону трехпроводной соединительной линии при входящем местном соединении

Напр. сигнала

Название сигнала

Описание

Примечание

<-

ОТВЕТ

Плюс на проводе а

Сигнал передается при ответе абонента или в случае запроса информации АОН

<-

ЗАНЯТОСТЬ/ ОТБОЙ Б

Минус на проводе b

Пфедается в случае занятости абонентской линии, при сбое в процессе установления соединения или если абонент Б вешает трубку во время разговора

<-

БЛОКИРОВКА

Высокое входное сопротивление на проводе с

Передается для невозможности Занятия линии со стороны исходящей АТС

<-

КОНТРОЛЬ

ИСХОДНОГО

СОСТОЯНИЯ

Минус на проводе с

Пфедается в ответ на разъединение при освобождении СЛ и оборудования АТС, т.е. когда АТС готова к приему нового "Занятия"

<-

СНЯТИЕ ОТВЕТА

Минус на проводе а



Таблица 4.10. Сообщения от ПО обработки вызова к процессу INLOC

Название сообщения

Комментарии

ОТВЕТ Б

Ответ абонента или запрос АОН

СНЯТИЕ ОТВЕТА

Б ЗАНЯТ

Абонент занят или недоступен

ОТБОЙ

БЛОКИРОВКА

Блокировка СЛ со стороны оператора

СНЯТИЕ БЛОКИРОВКИ

ОШИБКА MFR

Ошибка частотного обмена

Таблица 4.И. Сообщения к ПО обработки вызова от процесса INLOC

Название сообщения

Комментарии

НОВЫЙ вызов

ЦИФРА

Первая цифра может поступить через 240 мс после "Занятия"

ПОДКЛЮЧЕНИЕ MFR

Подключение многочастотного приемопередатчика для приема номера в многочастотном коде "импульсный челнок"

РАЗЪЕДИНЕНИЕ

Соединительная линия с ТфОП

/so \

Исходное J

обработки вызова в АТС


Блокировка

Блокировка

Блокировка

Снятие / блокировкиЧ

< кис

/sol

Исходное J

1 Если для передачи номера используется многочастотная сигнализация "Импульсный челнок" посылается сообщение в процесс MFR Если при многочастотном обмене произошла ошибка или подключение MFR процесса невозможно, то в предответном состоянии процесса INLOC из MFS приходит сообщение об этом а затем в линию передается линейный сигнал "Б занят"

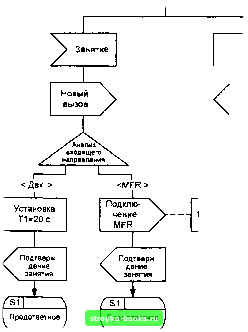

Рис. 4.И. SDL-диаграмма процесса INLOC (стр. 1 из 4)
