•/ Состояние S2 только при декадном наборе Щек) Л

Соединительная линия с ТфОП

Предответ- J.

обработки вызова в АТС

<Двк >

Импульс

Установка Т2= -150 мс

Сброс Т1 = =20 с

Импульс


у пауза

, Разъеди-

С6рссТ2= -ISOmc

Т2=150 мс

Сброс Т2= =150 мс

Инкремент счетчика импульсов

Раэъеди-

Разъеди-ненив

Установка Т2= =150 мс

Занятость

<Контроль исходного состояния

/83 \

/sol \

/S6I \

1 Пауза

Исходное J

[ Ожидание 1 Уразъединения /

1 Время распознавания импульса повышенной длительности Импупьс фиксируется в праделвх 20 мс <t< 150 мс

2 Сопровшкдввтся зуммером "Занято"

3 Импульс набора повышенной длительности

4 Сопрово)кдается зуммером "Занято"

Рис. 4.11. SDL-диаграмма процесса INLOC (стр. 2 из 4)

В предответном состоянии возможно появление плюса на проводе а, означающего импульс цифры набора номера, при появлении которого устанавливается тайм-аут Т2, равный 150 мс, для анализа наличия импульса повышенной длительности, находящегося за пределами 20-150 мс, а также сбрасывается тайм-аут Т2=20 с. Процесс при этом переходит в состояние импульса S2. Другим возможным событием является сигнал «Разъединение» (плюс на проводе с через 20 кОм), в результате которого направляется сообщение о разъединении в ПО обработки вызова АТС. сбрасывается тайм-аут ожидания цифр набора номера Т1, равный 20 с, в трехпроводную СЛ посылается сигнал КИС «Контроль исходного состояния», а процесс возвращается в исходное состояние SO.



Соединительная линия с ТфОП

1 ПвумГ

Импульс

Разъеди-

С6росТ2= =150 мс

Сброс Т2 = =150 мс

Установка Т2= =150 мс

Рэзъеди-

Импульс

I IU

обработки вызова в АТС

Т2=150мс


>10

Цифра

>

Обнуление счетчика импульсов

Уствновкв Т1=20с

) (и1одное ) ("Г"- ) (

Раэъеди-

Б замят

Ожидание разъединения

Разъединение

Разъеди-

1 Сопровождается зуммером "Звнято"

2 Число импульсов в принятой цифре >10

КИС

\ исходное у

Рис. 4.11. SDL-диаграмма процесса 1NL0C (стр. 3 из 4)

Появление сигнала «Разъединение» возможно и в состояниях S2 импульса паузы S3. При этом обработка сигнала практически идентична обработке в предответном состоянии S1. Отличие заключается только i необходимости сброса тайм-аута Т2, равного 150 мс.



Соединительная линия с ТфОП

fss 1 >

[ ответ J

----X ОтбойА

Разъединение

Отбой А

Отбой Б

Установка Т3= =200 мс

Снятие ответа

Занятость

Подтвержд занятия

ОтбойА

От«ойБ

Разъеди-

Занятость

Установка Т3= =200 мс

I Распозн Ожидание

разъедин у разъединения J

Предответное

Отбой Б

ТЗ=20О мс

Сброс Т3= =200 мс

Занятие

Разъеди-

<

>

Сброс тз= =200 мс

Контроль исходного состояния

/S6I >

fsa\ >

. Ожидание \ разъединения J

Распознав разъедин J

1 Возможен только при системе двухстороннего отбоя на исходящей АТС

Исходное

Ответ

Рис. 4.11. SDL-диаграмма процесса INLOC (стр. 4 из 4)

Основной ожидаемый сигнал в состоянии S2 -линейный сигнал «Пауза», после чего осуществляется сброс тайм-аута Т2=150 мс, увеличение на единицу значения счетчика числа импульсов для последующего определения цифры номера и установка нового тайм-аута Т2=150 мс для фиксации предельной длительности паузы. Процесс переходит в состояние паузы S3.

В случае отсутствия в состоянии S2 какого-либо из этих линейных сигналов в течение 150 мс, что означает прием импульса повышенной длительности, процесс направляет сообщение в ПО обработки вызова в АТС о разъединении и линейный сигнал «Занятость/Отбой Б» в трехпроводную СЛ, после чего переходит в состояние занятости S6. При этом линейный сигнал «Занятость/Отбой Б» обязательно сопровождается зуммером «Занято».

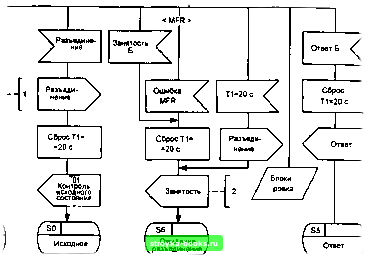

В предответном состоянии S1 также возможно появление команд от ПО обработки вызова в АТС о занятости абонента Б или об ошибке в случае многочастотного способа регистровой сигнализации. В этих случаях также направляется линейный сигнал «Занятость», и процесс переходит в состояние ожидания разъединения S6.

К этому же приводит и срабатывание тайм-аута Т 1=20 с в случае декадного способа набора номера, следствием которого также является посылка сигнала «Занятость» и переход в состояние S6. И, наконец, возможно появление сообщения от ПО обработки вызова в АТС об ответе абонента Б, в результате которого сбрасывается тайм-аут Т 1=20 с, направляется линейный сигнал «Ответ абонента Б» установкой плюса через 1кОм на проводе а, и процесс переходит в разговорное состояние S5.

В состоянии занятости S6 процесс ожидает только установку высокоомного входа на проводе с, т.е. линейный сигнал «Разъединение», в ответ на который устанавливается «Контроль исходного состояния» и выполняется переход в исходное состояние SO.

В разговорном состоянии S5 возможно наступление одного из четырех событий. Это может быть «Разъединение» из трехпроводной СЛ; сообщение от ПО обработки вызова в АТС об отбое абонента Б или о снятии ответа; поступление по трехпроводной СЛ сигнала «Отбой А» (в том случае, если на исходящей АТС используется принцип двухстороннего
