коммутируемую сеть связи страны, а также набор протокол-тестеров, методик, имитационных и измерительных приборов, рассмотренных в главе 11, для тестирования и верификации этих спецификаций.

Наиболее общими спецификациями для каждой функционирующей на телефонной сети коммутационной станции, как следует из рис. 1.10, является документ «Технические условия» (ТУ). В таблице 1.7 приведено примерное содержание ТУ. Этот документ наряду с описанием коммутационного оборудования и области его применения содержит первые, наиболее общие спецификации, выполненные на естественном языке со всеми присущими таким спецификациям недостатками: с неоднозначностью, с невозможностью поддержания семантики описания на одном адекватном уровне детализации и др.

Справедливости ради следует отметить, что эти недостатки ТУ присущи и любым другим текстовым спецификациям. Для разработки интерфейсов систем сигнализации, реализации процедур АОН, стыковки с центром технической эксплуатации и т.п. необходимы более детальные и формализированные спецификации, выполненные с привлечением соответствующих средств - алгоритмических языков, правил построения электрических схем, протокольных сценариев. При этом спецификации аппаратных и программных стыков включают не только и не столько таблицы сигнальных кодов [86,87], но и эффективно дополняющие эти таблицы структурные схемы и диаграммы на языке SDL, таблицы тайм-аутов, сценарии обмена сигналами на MSC. Эти спецификации объединяют накопленные за многие годы результаты измерений телефонных сетей, исторически сложившаяся техническая обстановка на которых требует определенным образом выбирать алгоритм обработки и значение тайм-аута при определении того или ИНОГО линейного сигнала. Эффективность использования таких приведенных в книге спецификаций для реализации специфических протоколов сигнализации иллюстрирует рис. 1.11. Хотя исходные данные для рис. 1.11 носят характер экспертных оценок и получены в частных, достаточно узких исследованиях, высокая эффективность использования деталированных спецификации очевидна.



, Руководящии ДО-у . кумвит ОГСТфС Сигнализация и * АОН Нормы


Описание систем сигнализации в Технических условиях

Деталированные спецификации НЛЛ/

mlhmct*pctso Сяэи роесийско* 11едар«*м

TEXWIHECKHE УСЛОВИЯ

Конллекс аппарвгуры и прогрвинного обеспвчвтя

CTeHLiiH ----для

общегосуаарствшнной телефомной сети

>т Mifi OrMMtC ОтКммг

Деталировенные спецификации S/W

Заводские испытания систем сигнализации

Линейные испытания систем сигнализации

I

Дате

Мкто лрамданм

ПРОТОКОЛ сертификви>юнных испытвмии АТС

От ЛОНИИС От КОкПАНМ

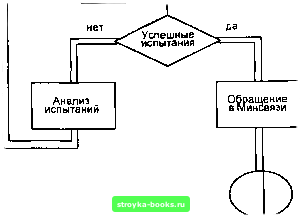

Рис. 1.10. Упрощенная схема процедуры адаптации коммутационного оборудования

Введение

Предмет Технических условий

Область применения

Общее описание системы

Технические требования

Емкость станции, телефонная нагрузка, производительность

Типы соединений , основные виды связи

Типы абонентских линий и абонентских установок, категории абонентов и виды услуг

Параметры абонентских линий

Сигнализация по абонентским линиям

Типы соединительных линий, параметоы соединительных линий

Сигнализация по соединительным линиям



Принципы отбоя

Характеристики передачи

2.10

Связь с городской телефонной сетью (ГТС)

2.11

Акустические и вызывные сигналы

2.12

Автоматическое определение номера вызывающего абонента

2.13

Тарификация

2.14

Синхронизация

2.15

Эксплуатация и техническое обслуживание

2.16

Качество обслуживания и надежность

2.17

Устойчивость к климатическим и механическим воздействиям

2.18

Устойчивость к внешним электрическим и магнитным полям

2.19

Запасные части, приборы, измерительные инструменты, приборы и пасхопные матепиалы

2.20

Услуги ЦСИО. Передача данных и нетелефонной информации

2.21

Размещение оборудования

2.22

Управляющие устройства

2.23

Программное обеспечение

2.24

Электропитание

2.25

Состав и содеожание документации

2.26

Конструкция и монтаж оборудования

Система оперативно-розыскных мероприятий

Правила приемки и испытаний

Методы контроля. Перечень методик и инструкций, используемых при тестировании оборудования, приемке и эксплуатации

Указания по эксплуатации и техническому обслуживанию

Упаковка и маркировка

Гарантии поставщика

Лист регистрации изменений


у 1 - без деталированных спецификаций

Фазы

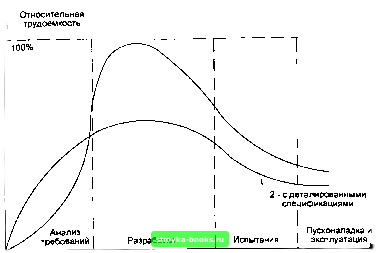

Рис. 1.11. Распределение трудоемкости (стоимости) разработки протокола сигнализации без деталированных спецификаций (1) и с деталированными спецификациями (2)

Реализованная в книге концепция иерархических спецификаций систем сигнализации в некоторой степени соответствует современной спиральной модели развития больших программных систем Б.Боэма [104] и представлена на рис. 1.12. Некоторая незавершенность спиральной модели, обусловленная законом непрерывных изменений Биледи и Лемана:
