тайм-аут Т 1=20 с, а процесс переходит в состояние трансляции кода S01.

Если же сигнал «Готовность к приему кода» не поступает в течение 20 с, т. е. срабатывает тайм-аут Т1, то в канал направляется сигнал «Разъединение», а процесс переходит в состояние ожидания освобождения S07. То же происходит, если по каким-то причинам в течение времени 20 с не снимается сигнал «Готовность к приему кода».

В состоянии трансляции кода S01 выполняется процедура трансляции единицы (оконечное соединение) или кода ABC (в случае транзитного соединения). Трансляция осуществляется импульсами 50+3 мс на частоте 1200 Гц. Межцифровые интервалы между цифрами А, В и С должны быть не менее 600 мс.

В состоянии трансляции кода возможно получение команды «Разъединение» от ПО обработки вызова АТС, по которой осуществляется стандартная процедура разъединения, т. е. двухчастотная посылка в канал и ожидание сигнала освобождения в состоянии S07. В этом же состоянии S01 после окончания трансляции кода возможен приход из канала двухчастотной посылки, соответствующей линейному сигналу «Готовность к приему номера».



Таблица 5.15. Сигналы двухчастотной системы сигнализации 1200/1600 Гц

Сигнал

Направление

Частота ГГц)

Длительность (мс)

Время распознавания (мс)

Примечания

ЗАНЯТИЕ

->

1600

До прихода готовности к приему кода

55-75

Сигнал 1тсредается в случае:

а) если оператор вставил штепсель в гнездо комм\татора.

б) после набора ABC кода

и выбора свободного канала

ГОТОВ-НОСТЬК НАБОРУ КОДА

<--

1200/ 1600

До прекраше-ния занятия

85-130

Кратковременный сигнал лпительностью 200-500 мс. Называется ГНК - "Готовность к набору кода". По окончании дв\,\частотного сигнала передается непрерывньи"! зуммер до начала набора кода

ГОТОВНОСТЬ К НАБОРУ НОМЕРА

<" -

1200/ 1600

>500

50-100

Кратковременный сигнал хтительностью до 500 мс. Называется ГНИ - "Готовность к набору но.мера". По окончании двухчастотного ситала передается механический голос "Набирайте номер" до начала набора номера

НАБОР НОМЕРА (код ABC или 1, номер абонента)

->

1200

Имп\льс

50+3

Пауза

50+3 Интервал

20 250

.ЛВС код набирается после получения ГНК. Номер абонента Б передается после получения сигнала ГНИ. Доп>скается апительиость последнего имп\льса в cepini 90-120 мс

РАЗЪЕДИНЕНИЕ (Отбой А)

->

1200/ 1600

До получения освобождения

500-700

Посылается после того, как телефонистка вынула штепсель из гнезда ком.чутатора. до обнаружения освобождения, но не менее 800 мс

ПОВТОРНЫЙ ВЫЗОВ

->

1600

На время нажатия ключа

360-520

Посьоается. пока телефонистка нажимает вызывной ключ

АБОНЕНТ СВОБОДЕН

<-

1200/ 1600

До ответа

50-100

Посылается до обнаружения ответа абонента или телефонистки, но не менее 200 мс. Сопровождается КПВ

АБОНЕНТ ЗАНЯТ

<--

1200

50-100

Кратковременный сигнал. Обычно длительностью 200-500 мс. При этом лампочка ко.ммутатора мигает с периодом 0.5 с, а оператор слышит разговор в случае занятости местным вызовом или зуммер "Занято" в случае занятости междугородным вызовом

ОТВЕТ

<-

65-100

Снятие сигнала ".Абонент свободен"

ОТБОЙ АБОНЕНТА Б

<-

1200/ 1600

270-470

ПОВТОРНЫЙ ОТВЕТ

<--

65-100

Снятие снгнала "Отбой"

ОСВОБОЖДЕНИЕ

<-

1600

До прекращения разьединения

100-170

Освобождение должно посылаться до снятия сигнала разьединения

БЛОКИРОВКА

<-

1200

Непрерывный

60-100

Время детектирования этого сигнала 50-100 мс. Данный сигнал сообщает о том, что код принят и оборудование готово к приему цифр номера вызываемого абонента.

Передача цифр номера вызываемого абонента осуществляется в состоянии трансляции цифр номера S02.

При трансляции кода в случае полуавтоматической связи возможно появление одной из частот 1200 или 1600 Гц, которая свидетельствует о некоторых проблемах, связанных с занятостью приборов в нужном направлении.



/ S00

00 л

[ Ио

содное /


Блокировка


<окировка

/S08I o;i \

у Блокировка

Снятие блокировки

/ Снятие >у блокировки

f S00

Исходное

1 Только для оконечной станции

2 Время детектирования 60-100 мс.

3 Время детектирования 85-130 мс.

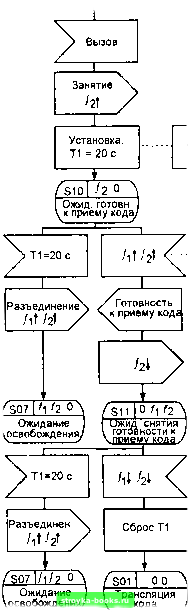

Рис. 5.11. SDL-диаграмма процесса TVF R.21 обработки двухчастотной сигнализации для исходящего вызова (1 изЗ)
