Занятие

п1 и п2 (п1 - 1 или 9, п2 -

любая

700 Гц+1100 Гц

п1 и п2 (п1 - 1 или 9, п2 -

любая!

Рис. 6.6. Сценарий обмена сигналами методом «импульсный пакет 1» л) выход к ручным службам МТС бесшнурового типа (АМТС-2)

АМТС-3

Занятие 700 Гц + 1100 Гц

п1 и п2 (п1 - 1 или 9, п2 - любая

Рис. 6.6. Сценарий обмена сигналами методом «импульсный пакет 1» м) выход к ручным службам МТС шнурового типа (АМТС-3)

*/ Многочастотная сигнализация "импульсный пакет Т для связи АТС с АМТС-2, АМТС-3 по заказно-соединительным линиям (ЗСЛ)./*

Процесс обработки многочастотной сигнализации MFP U 1 Сигналы Запрос, Ожидание, Недоступность, Импульсный пакет Сообщения Новый вызов. Разъединение, Конец обмена

Сообщение от ПО обработки вызова

/ \

Процесс обработки многочастотной сигнализации в коде "2 из 6" методом "импульсный пакет 1"

MFP U.1 \ /

Сигнал к многочастот приемопередатчику

Новый вызов. Разъединение

Сообщение к ПО обработки вызова

("Импульсный пакет")

Сигнал от многочастот. приемопередатчика

Разъединение, Конец обмена

Запрос (/о, /2), Недоступность (/(,), Ожидание (/(,)

Рис. 6.7. Блок-диаграмма процесса обработки многочастотной сигнализации методом «импульсный пакет 1»

В исходном СОСТОЯНИИ so ожидается поступление команды от ПО обработки вызова АТС о необходимости установления нового исходящего соединения. В этом сообщении «Новый вызов» приводятся значения следующих параметров: тип АМТС (АМТС-2, АМТС-3); цифры номера абонента А (defexxx). Ка, nl...ni - цифры, набранные абонентом А, R число ожидаемых запросов (R=l, 2, 3).

При поступлении команды «Новый вызов» устанавливается тайм-аут Т 1=10 с, представляющий собой время ожидания запроса от АМТС, устанавливается значение счетчика числа принятых запросов Z. Осуществляется вызов процедуры формирования пакета, которая будет рассмотрена несколько позже. Процесс переходит в состояние S1



ожидания запроса.

л Исходное Г

к АМТС 2 3 (частотный приемопередатчик)

Новый вызов

Установка Т1=10с

Формирование пакета

Z-число принятых запросов

Пакет формируется после анализа вида связи согласно рис 6 9

Ожидание запроса у

, Разъединение

Т1= =10с

Сброс

Недоступ- / ность /-

Отсутствие свободного направления на АМТС

Сброс Т1

Может быть ~1 осуществлена

попытка установления 6оеди1 Другой

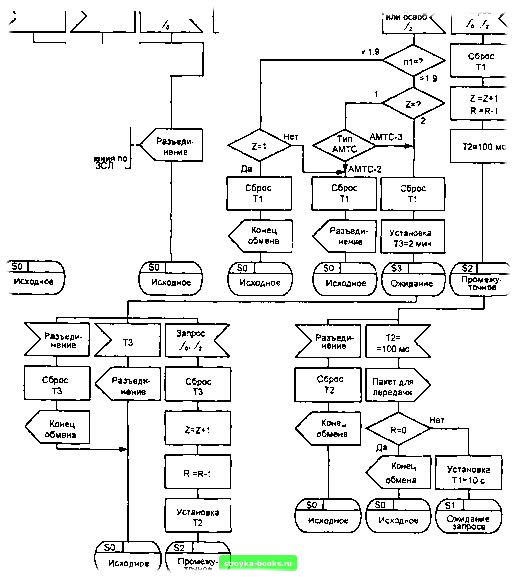

Рис. 6.8. SDL-диаграмма процесса обработки многочастотной сигнализации методом «импульсный пакет 1»

В состоянии S1 ожидается появление сигнала В2, представляющего собой комбинацию двух частот fD=700 Гц и f2 = l 100 Гц. При появлении запроса сбрасывается тайм-аут Т1, прибавляется 1 к счетчику числа принятых запросов Z, вычитается 1 из числа максимально допустимого числа запросов R, устанавливается новый тайм-аут Т2=100 мс и процесс



переходит в промежуточное состояние S2.

В этом же состоянии S1 вместо прихода второго запроса В2 возможно поступление частоты fD=700 Гц, означающей отсутствие свободного направления на АМТС. В этой ситуации сбрасывается тайм-аут Т1, направляется сообщение «Разъединение» в ПО обработки вызова АТС и процесс возвращается в исходное состояние. Как правило, после этого осуществляется повторная попытка установления соединения по другой заказно-соединителъной линии.

Те же действия осуществляются при завершении тайм-аута Т 1=10 с или при появлении команды «Разъединение» от ПО обработки вызова АТС.

В состоянии S1 ожидания запроса возможно также появление частоты 12=1100 Гц, что может соответствовать одному из двух вариантов.

Вариант 1. Установка вызова на ожидание при выходе на МКНС (см. рис. 6.6 з, и). Если при этом встречная АМТС является АМТС-2 и Z=2 или встречная АМТС - это АМТС-3 и Z=l, то сбрасывается тайм-аут Т1, устанавливается тайм-аут Т3=2 мин (прослушивание КПВ или механического голоса от АМТС) и процесс переходит в состояние S3. Если эти условия не выполняются, в ПО обработки вызовов АТС посылается сообщение «Разъединение», сбрасывается тайм-аут Tin процесс переходит в исходное состояние SO.

Вариант 2. Сигнал освобождения. Этот сигнал может прийти после анализа на АМТС первого пакета, если категория вызывающего абонента 3 или 9. При выполнении этого условия и Z=l сбрасывается тайм-аут Т1, и в ПО обработки вызова АТС посылается сообщение об окончании частотного обмена для создания возможности проключения тракта между абонентом А и телефонисткой АМТС.

В промежуточном состоянии S2 возможно появление команды «Разъединение» от ПО обработки вызова АТС, в результате которой сбрасывается тайм-аут Т2, направляется сообщение «Конец обмена» в ПО обработки вызовов АТС и процесс возвращается в исходное состояние SO. Более обычную ситуацию представляет собой завершение тайм-аута Т2, после чего осуществляется передача пакета с заранее подготовленной информацией. После передачи пакета проверяется значение счетчика R числа ожидаемых запросов. При R=0 направляется сообщение в ПО обработки вызова АТС об успешном окончании обмена и процесс возвращается в исходное состояние. Если значение RtO, то сеанс связи не окончен, заново устанавливается тайм-аут Т1, и процесс возвращается в состояние S1 ожидания запроса.

В состоянии S3 возможно появление долгожданного сигнала В2, представляющего собой запрос на передачу пакета, в результате чего сбрасывается тайм-аут ТЗ, прибавляется 1 к числу принятых запросов (Z=Z+1), уменьшается на 1 число пакетов, подготовленных для передачи (R=R-1), устанавливается тайм-аут Т2=100 мс до начала передачи пакета, процесс переходит в промежуточное состояние S2. В более плохой ситуации, т.е. при завершении двухминутного тайм-аута ТЗ, направляется сигнал «Разъединение» в ПО обработки вызовов АТС, а процесс возвращается в исходное состояние. Процесс также возвращается в исходное состояние и при появлении команды «Разъединение» от ПО обработки вызовов АТС, в результате которой сбрасывается тайм-аут ТЗ, и направляется сообщение «Конец обмена».

На рисунке 6.9 приведена SDL-диаграмма процедуры формирования многочастотного пакета, входящей в процесс многочастотной сигнализации методом «импульсный пакет 1», приведенный на рисунке 6.8.
