S12 - ожидание снятия ответа.

*/ Сигнализация по 1 ВСК ("Норка") по СЛ , ЗСЛ одностороннего действия. SDL-спецификации исходящего вызова OTLOC. В соответствии с таблицей 7 11 Руководящего документа по ОГСТфС Г

Сигналы Занятие, Разъединение, Ответ, Импульс/пауза, Отбой, Блокировка, 1, О

Сообщение от ПО обработки вызова

Вызов, Цифра, Разъединение

Сообщение к ПО обработки вызова

Подтверждение занятия, Ответ, Отбой (снятие ответа). Блокировка, Подключение MFR

Процесс OTLOC

исходящее соединение по односторонним

СЛ и ЗСЛ

OBS R.11

Сигналы в СЛ

Занятие. Цифра, Разъединение

Сигналы от с Л

Подтверждение занятия, Ответ, Снятие ответа (отбой) кис. Блокировка

Рис. 7.2. Блок обработки исходящего вызова OTLOC OBS R. 11 В процессе OTLOC используются следующие значения тайм-аутов: ТО = 10 мин - время непроизводительного занятия исходящего канала, Т1 = 1 с - ожидание сигнала «Подтверждение занятия» после передачи сигнала «Занятие»,

Т2 = 13 Оме- ожидание сигнала «Ответ» после посылки сигнала

«Разъединение III этап».

В SDL-диаграмме процесса OTLOC на рис.7.3, как и во всех предыдущих разделах книги, приняты следующие направления входящих/исходящих сигналов и сообщений:

исходящие сигналы в сторону соединительной линии входящие сигналы со стороны соединительной линии

исходящие сообщения в сторону ПО обработки вызова

входящие сообщения от ПО обработки вызова

В исходном состоянии SO в соединительной линии со стороны встречной АТС возможно появление только одного сигнала «Блокировка» (0), означающего, что занятие исходящего канала запрещено из-за неисправности самого канала или из-за блокировки приборов на входящей АТС. При приеме в этом же исходном состоянии SO сообщения от программного обеспечения обработки вызовов АТС о необходимости занятия канала новым вызовом в канал посылается линейный сигнал «Занятие» (0) и устанавливаются следующие тайм-ауты: ТО = 10 мин, предназначенный для ограничения непродуктивного занятия канала, и Т1 = 1 с, ограничивающий время ожидания сигнала «Подтверждение занятия» (0).

Тайм-аут ТО представляет собой период времени от занятия канала до получения сигнала «Ответ» (1). Функциональное назначение этого тайм-аута и его отличие от значений аналогичного тайм-аута в зарубежных АТС уже пояснялось в главе 3. Там же были даны и объяснения относительно тайм-аута Т1=1 с, который ограничивает время распознавания сигнала «Занятие» на входящей АТС.



Соединительная линия с ТфОП


Сброс ТО, Т1

Исходное

/S1 1

Предответное


Вызов MFR I

Предответное

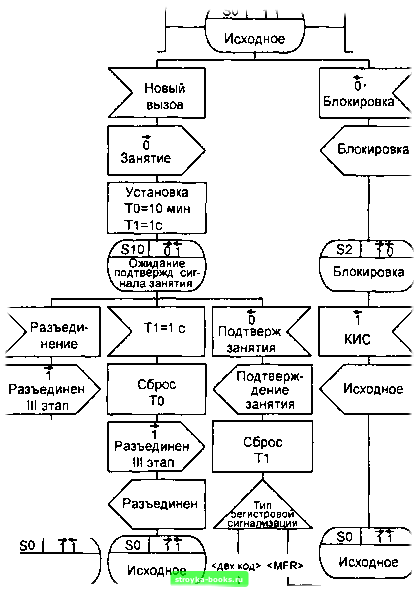

Рис. 7.3. SDL-диаграмма процесса OTLOC OBS R. 11 (1 из 2)



/31 I 7 \

уПредответное/

Соединительная линия с ТфОП

<дек набор>

/ =10 мин

\ Разъеди-/ нение

у> Цифра

Ответ Б S:

- 4


БлокировкаJ

I \

\Предответное/

1 Время детектирования < 30 мс

2 Последовательность имеет следующие параметры импульс - 50 мс, пауза - 50 мс, межцифровой интервал - 600 мс Начинается трансляция с межцифрового интервала

°iJ7ijran An

3 Информация о возможном запросе АОН или ответе

4 "Снятие запроса АОН" или "Отбой" В последнем случае зуммер "Занято" передается от входящей АТС

5 Сигнал "Разъединение II этап"

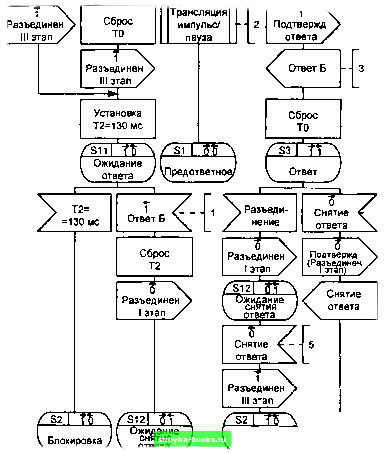

Рис. 7.3. SDL-диаграмма процесса OTLOC OBS R.l 1 (2 из 2)

После установки ТО и Т 1 процесс переходит в состояние S10 ожидания подтверждения занятия.

В состоянии S10, при срабатывании тайм-аута Т1 в канал вместо сигнала «Занятие» (0) направляется сигнал «Разъединение III этап» (1), сбрасывается тайм-аут ТО, и в программное обеспечение обработки вызова направляется сообщение о разъединении, означающее неудачную попытку установления соединения. Далее осуществляется переход в исходное состояние SO.

Если в состоянии S10 появляется сообщение от ПО исходящей АТС о разъединении, означающее изменение решения о попытке установить соединение, то выполняется аналогичная процедура: посылка в канал сигнала «Разъединение III этап» (1), сброс ранее установленных таймаутов ТО и Т1 и переход в исходное состояние SO.

При появлении сигнала «Подтверждение занятия» (0) в состоянии S10 сбрасывается
