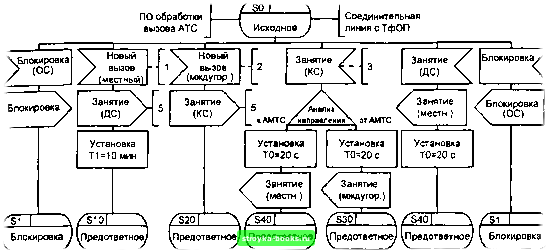

При исходящем междугородном вызове в соединительную линию посылается короткий сигнал «Занятие», а процесс переходит в предответное состояние S20 при исходящем междугородном вызове.

В этом же исходном состоянии возможно обслуживание входящего вызова, т.е. получение сигнала «Занятие» со стороны соединительной линии. Это занятие может посылаться коротким сигналом (КС). Для дальнейшего обслуживания такого занятия существенное значение имеет направление соединительной линии относительно междугородной АТС. В случае направления от АМТС данное занятие считается входящим междугородным, устанавливается тайм-аут Т0=20 с для ожидания цифр набора номера, направляется сообщение о входящем междугородном занятии в ПО обработки вызова АТС, а процесс переходит в предответное состояние S30.

Таблица 7.5. Сигналы индуктивного кода при междугородном соединении

Напр. сигнала

Название сигнала

Вид сигнала

Примечание

->

Занятие

Короткий сигнал (КС)

На сельских телефонных сетях при установлении соединения в сторону ЦС от ос или УС, при наборе абонентом "8" может посылаться "КС" (занятие междугородное) без трансляции "8". Время распознавания 15-35 мс

->

Набор номера (декадный код)

Длительность импульса/паузы 40-60 мс. Межсерийный интервал 600 мс

Время распознавания 30-70 мс

->

Разъединение

Сигнал отбоя (ОС)

Время распознавания 130 мс

->

Посылка вызова

Длинный сигнал

(ДС)

Время распознавания 40-115 мс

<-

Абонент свободен

Длинный сигнал

(ДС)

Время распознавания 40-115 мс

<-

Абонент занят:

a) Местная занятость

b) Междугородная занятость

Короткий сигнал (КС)

Сигнал отбоя (ОС)

Время распознавания 15-35 мс

Время распознавания 130 мс

<-

Отбой Б

Длинный сигнал (ДС)

Время распознавания 40-115 мс

Действия, выполняемые в случае направления к АМТС включают посылку в ПО обработки вызова сообщения о входящем местном занятии при установлении соединения на АМТС и перевод процесса в соответствующее предответное состояние S40.

Если же для посылки сигнала «Занятие» используется длинный сигнал (ДС), что означает местное занятие, то выполняются те же действия, что и при коротком сигнале для направления к АМТС, т.е. посылается сообщение о местном занятии в ПО обработки вызова АТС, устанавливается тайм-аут Т0=20 с ожидания первой цифры набора номера и осуществляется переход в предответное состояние S40.



/Двухсторонние или односторонние универсальные СЛ, SDL диаграмма Входящее местное соединение, входящее междугородное соединение, исходящее местное соединение, исходящее междугородное соединение /*

Сигналы: Местное занятие. Междугородное занятие, Цифра,

Разъединение, Б занят, Б свободен, Ответ, Снятие ответа. Посылка вызова, Отбой Б, Блокировка

Сообщения от ПО обработки вызова

Входящее местное соединение

Отбой Б, Б занят.

Ответ, Снятие ответа. Блок

Исходящее местное соединение

Занятие , Цифра, Разъединение

входящее междугор. соединение

Б занят, Б свободен. Отбой Б, Ответ, Бпокиров Исходящее междугор. соединение

Занятие междугор , Цифра, Разъединение, Посылка вызова

Сообщения к ПО обработки вызова

Входящее местное соединение

Занятие, Цифра, Разъединение

Исходящий местный вызов

Отбой Б, Ответ, Снятие ответа

Исходящий междугор. вызов

Б занят, Б свободен,

Отбой Б, Ответ

Входящий междугор. вызов

Занятие междугор., Цифра, Разъединение, Посылка вызова

Процесс обработки сигнализации

по1BCK индуктивным кодом ВСТ R 11

Исходящее, входящее местное и междугородное

соединение

Соединительная линия 1BCK

Занятие, Импульс/паза, Разъединение, Отбой Б, Ответ, Снятие ответа, Б свободен, Б занят. Блокировка, Посылка вызова

Рис. 7.11. Блок обработки сигнализации по 1ВСК индуктивным кодом ВСТ R.11

В предответном состоянии S10 от ПО обработки вызова АТС ожидается единственное сообщение с указанием цифры номера вызываемого абонента, при получении которой осуществляется процедура трансляции цифр номера, начинающаяся с трансляции межцифрового интервала длительностью 600 мс и выполняющая трансляцию импульсов и пауз длительностью 40-60 мс каждый. После трансляции цифр номера в предответном состоянии S10 возможно получение сигнала занятости вызываемого абонента Б (ОС), в результате чего направляется сообщение о занятости абонента Б в ПО обработки вызова АТС и процесс переходит в состояние блокировки S1.




Цифра

Разъединение

Т1 = =10 мин

Ответ (ДС)

Б занят (ОС)

Трансляция цифры номера

Разъединение (ОС

>

Ответ

Сброс Т1

Б занят

1&о\ Л 1 so I N S11 \ / S1 Г \

шредответноеу I Исходное J \ Ответ J I Блокировка J

Разъединение

Отбой Б (ОС)

Снятие "Ответа"

Освобождение

Снятие блокировки

Разъединение

(ОС)


Б занят

Снятие

6 <

"Ответа"

Исходное

Освобождение

/30 1 ysl л л so I \ /sol \

Исходное у уБлокировка J Предответное Исходное J (Исходное)

1. Если невозможна трансляция индекса выхода на АМТС "8", передается КС (занятие междугородное).

2. Исходящее междугородное соединение возможно в случае транзита от АМТС.

3 Входящее междугородное или транзит на АМТС. 4. t имп =(40-60) мс, t пауза=(40-60) мс. Трансляция первой цифры начинается с межцифрового интервала 600 мс.

(40-60) НС (40-60) UC

5. В течение 40 мс после занятия соединительной линии необходимо предусмотреть прием и обработку встречного занятия в соответствии с приоритетом данной СЛ.

6. Вызывающему абоненту передается зуммер "Занято"

7. Переход канала в пассивное состояние

Рис. 7.12. SDL-диаграмма процесса обработки индуктивного кода по универсальным двухсторонним СЛ (1 из 4)
