по обработки вызова АТС

/S20I N

Соединительная линия с ТфОП

шредответное/

\ Разъеди-/ нение

Цифра

Б свобод. / (ДС) \

Б занят / (м/гор) < (0С \

Б занят / (местн.) С Щ \

Разъеди-\ нение у (0С1 /

Трансляция цифры номера

свобод.

/ Б занят \ (м/гор.)

/ Б занят Ч (местн.)

Исходное II Предответное II Б свободен II Блокировка

Б занят

Посылка вызова

Разъед и-

Ответ Б (ДС)


Разъединение

Посылка вызова Щ

Разъединение


Ответ Б

Б свобод. (ДС)

Разъединенив (ОС)


Б свобод.

/3211 ySOl ЛЛ231 У°1 У521 Л

I Б свободен И Исходное Д Ответ \\ Исходное 11 Бсвободен \

Разъединение

Отбой Б (ДС)

Разъединение (ОС)


Отбой Б

/sol \/S21 N

( Исходное ) I Б свободен I

Рис. 7.12. SDL-диаграмма процесса обработки индуктивного кода ПО универсальным двухсторонним СЛ (2 из 4)

Второй возможный сигнал по соединительной линии от встречной АТС - сигнал «Ответ Б» (ДС). При получении этого сигнала сбрасывается тайм-аут Т1, а процесс переходит в разговорное состояние S11.

В случае отсутствия сигнала занятости или ответа вызываемого абонента в течение Т1=10 мин в соединительную линию направляется принудительный сигнал «Разъединение» (ОС) и процесс возвращается в исходное состояние SO. Эти же действия выполняются при появлении команды «Разъединение» от ПО обработки вызова АТС.

В состоянии блокировки S1 ожидается единственный сигнал из соединительной линии -сигнал «Освобождение» (ОС) в виде заднего фронта импульса. При получении этого сигнала направляется сообщение «Исходное» в ПО обработки вызова АТС и процесс возвращается в исходное состояние SO.



Соединительная линия с ТфОП


1 Сигнал "Посылка вызова" ("Сброс") в случае занятости абонент не обрабатывается

2 Вызываемому абоненту транслируется индукторный вызов до ответа или до разъединения со стороны АМТС

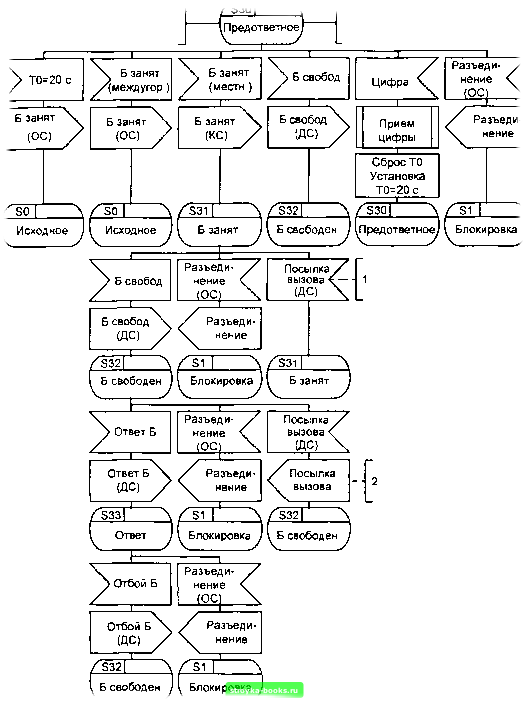

Рис. 7.12. SDL-диаграмма процесса обработки индуктивного кода по универсальным двухсторонним СЛ (3 из 4)



1р1 \1

Шредответное/

Соединительная линия с ТфОП

> >Взаият

Ответ

Б занят (ОС)

>Б занят \, Ответ \ (ОС) у (ДО у

Цифра

"77 I Разъеди- / \ нение \ А1 (ОС) \

Прием цифры

Сброс то Установка

Т0=20 с

Разъединение

I Блокировка j

/sol N

/sol

/8411

-\/S40l \

I Исходное

I Исходное

1 Отает

1 (предответное)

Отбой Б

Разъеди- / нение (ОС) \

Отбой Б \ / Разъеди-(ОС) У Ч нение

/sol \

/81 1 N

, Исходное )

Блокировка

Рис. 7.12. SDL-диаграмма процесса обработки индуктивного кода по универсальным двухсторонним СЛ (4 из 4)

В разговорном состоянии S11 при исходящем местном вызове возможно получение одного из двух линейных сигналов из соединительной линии. Это сигнал «Снятие ответа» (ДС), возвращающий процесс в предответное состояние S10, и сигнал «Отбой Б» (ОС), по которому направляется сообщение в ПО обработки вызова АТС об отбое абонента Б и осуществляется переход процесса в состояние блокировки S1.

В состоянии разговора S11 возможно также получение команды разъединения от ПО обработки вызова АТС, по которой направляется линейный сигнал «Разъединение» (ОС) в соединительную линию и осуществляется переход в исходное состояние SO.

В случае исходящего междугородного вызова в предответном состоянии S20 также ожидается сообщение от ПО обработки вызова АТС с цифрой набора номера, в результате которого осуществляется трансляция цифр номера, начиная с межцифрового интервала 600 мс. Возможно и получение команды разъединения от ПО обработки вызова АТС, вызывающее передачу сигнала «Разъединение» (ОС) и переход в исходное состояние.

Со стороны соединительной линии в предответном состоянии S20 возможно получение сообщения о занятости абонента Б местным или другим междугородным соединением. В случае занятости междугородным соединением процесс переходит в состояние S1 блокировки с посылкой соответствующего сообщения в ПО обработки вызова АТС.

В случае местного занятия процесс переходит в состояние S22 занятости абонента Б, в котором возможна команда «Разъединение» от ПО обработки вызова АТС, вызывающая посылку линейного сигнала «Разъединение» (ОС). В этом же состоянии S22 занятости вызываемого абонента на встречной АТС должно обеспечиваться вмешательство телефонистки в разговор абонента Б, о чем подробнее будет сказано в следующей главе. Если вследствие этого вмешательства абонент Б вешает трубку, то процесс ВСТ R. 11 в состоянии S22 получает линейный сигнал «Б свободен» (ДС) и переходит в состояние S21, когда вызываемый абонент Б свободен. В это же состояние S21 осуществляется переход из предответного состояния S20 при приходе непосредственно линейного сигнала «Б свободен».

В состоянии S21, когда вызываемый абонент Б свободен, возможно получение команды посылки вызова от ПО обработки вызова АТС или команды разъединения. В первом случае в соединительную линию посылается линейный сигнал «Посылка вызова» (ДС) с сохранением текущего состояния процесса, во втором случае выполняются посылка линейного сигнала «Разъединение» (ОС) и возврат в исходное состояние SO.

В этом же состоянии S21 из соединительной линии возможно поступление линейного сигнала «Ответ Б», который переводит процесс ВСТ R. 11 в разговорное состояние S23, выход из которого осуществляется при отбое вызываемого абонента Б или по команде разъединения от ПО обработки вызова АТС.
