на платные службы сервиса; разговоры с телефона не должны тарифицироваться, но должны учитываться. Категория 6. Междугородный таксофон и телефон переговорного пункта с возможностью выхода на автоматическую внутризоновую и междугородную сети, а также универсальный таксофон с возможностью выхода на междугородную и местную сети; разговоры ведутся за наличный расчет; таксофон для связи с платными службами сервиса.

Категория 7. Телефон квартирный, учрежденческий с возможностью выхода на

автоматическую зоновую, междугородную и международную сети и на платные службы сервиса.

Категория 8. Телефон учрежденческий с подключением устройства передачи данных,

факсимильных сообщений и сообщений электронной почты и с возможностью выхода на автоматическую зоновую, междугородную и международную сети.

Категория 9. Местный таксофон.

Категория 10. Резерв.

Хотя процедура АОН оказывает весьма негативное воздействие на цифровую

коммутацию, она все же активно используется и сегодня для получения в любом узле

телефонной сети информации о номере вызывающего абонента для:

• выдачи счета за междугородный (международный) разговор;

• выдачи счета за платные услуги (справки, услуги почты и т.д.);

• прослеживания злонамеренного вызова;

• немедленной информации об абоненте, который обращается к жизненно важным экстренным службам (пожарная служба, скорая медицинская помощь, полиция) и др.

SDL-диаграмма процесса CNI U.01, осуществляющего прием запроса АОН и трансляцию кодограммы, приведена на рис. 8.4.

В процессе задействованы два тайм-аута: Т1, выбираемый в диапазоне 350 - 450 мс и ограничивающий время ожидания частотного запроса АОН (500 Гц), и Т2 = 1 с -максимальное время приема частотного запроса АОН и передачи кодограммы.

В исходном состоянии SOпpoцecca CNI U.01 ожидается сообщение от программного обеспечения обработки вызова АТС о наличии исходящего вызова, в результате чего выполняется процедура формирования кодограммы АОН, и процесс переходит в предответное состояние S1.

В состоянии S1 возможно получение сообщения «Разъединение» от ПО обработки вызова АТС, в результате которого процесс возвращается в исходное состояние и ожидает нового исходящего вызова.

Более вероятно получение другого сообщения от ПО обработки вызовов АТС в случае приема в процессе OTLOC обработки линейной сигнализации исходящего вызова линейного сигнала «Ответ/запрос АОН».



Исходное I

Занятие

Формиро-

аание кодограммы

Оборудование СЛ (приемники 500 Гц и многочастотные передатчики)

Разъединение

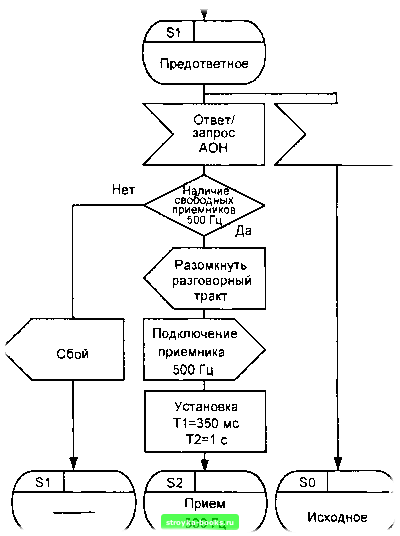

Рис. 8.4. SDL-диаграмма процесса CNI U.01 передачи информации АОН (1 из 2)



Прием 500 Гц J

Оборудование СЛ (приемники 500 Гц и многочастотные передатчики)

Разъединение

Сброс Т1 ,Т2

500 Гц

Отключение приемника 500 Гц

Отключение приемника 500 Гц

Сброс Т1

Сброс Т2

УВосстановле-< ние разговор-\Horo тракта

Отключение приемника 500 Гц /

Восстановление разговор-ного тракта

Передача кодограммы

Исходное


Ответ

Трансляция

Разъединение

±

Снятие ответа

Сброс Т2 I

Конец передачи

Сброс Т2

Конец передачи


Восстановление разговорного тракта

Восстановление разговоренного тракта


/ Восстановле-\ ние разговор-\ного тракта


Рис. 8.4. SDL-диаграмма процесса CNI U.01 передачи информации АОН (2 из 2)

При этом направляется сообщение в ПО обработки вызова АТС временно разомкнуть разговорный тракт и проверяется наличие свободных приемников 500 Гц. В том случае, если свободного приемника 500 Гц нет, отправляется сообщение в ПО обработки вызова АТС о сбое, а процесс возвращается в предответное состояние S1. Если же такой приемник существует, он очевидным образом отмечается занятым с помощью команды «Подключение приемника 500 Гц», устанавливаются тайм-ауты Т1 и Т2, а процесс переходит в состояние S2 для приема частотного сигнала 500 Гц.

Напомним, что тайм-аут Т1 взводится на 350-450 мс для ограничения времени ожидания частотного сигнала 500 Гц. Тайм-аут Т2, выбираемый в диапазоне от 980-1020 мс, ограничивает общее время выполнения процедуры АОН, начиная с момента прихода
