многочастотный приемник, направляется сигнал об ошибке в ПО обработки вызова АТС, а процесс переходит в исходное состояние.

В этом же состоянии возможно сообщение о разъединении от ПО обработки вызова АТС, в результате чего сбрасываются оба тайм-аута Т1 и Т2, снимается посылка частоты 500 Гц, освобождается многочастотный приемник, и процесс переходит в исходное состояние SO.

При завершении тайм-аута Т1 до прихода первой цифры кодограммы АОН снимается посылка частотой 500 Гц, а процесс остается в состоянии S1, продолжая ожидать кодограмму АОН.

При завершении тайм-аута Т2 освобождается приемник, посылается сообщение в ПО обработки вызова АТС об отсутствии информации АОН, а процесс возвращается в исходное состояние.

В результате получения сообщения от ПО обработки вызова АТС об ошибке в кодограмме АОН либо об отсутствии информации АОН возможна повторная попытка посылки запроса, которая осуществляется не ранее, чем через 600 мс после неудачного завершения текущей попытки.

При этом точно так же направляются линейный сигнал «Ответ» в соединительную линию и команда «Занятие» в процесс CNI U.02, а затем все приведенные выше действия повторяются.

8.4. НАБОР СОБСТВЕННОГО НОМЕРА

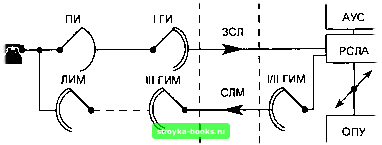

В настоящее время еще имеется оборудование междугородных телефонных станций и узлов спецслужб, не оснащенное аппаратурой автоматического определения номера. В этих случаях для централизованного учета стоимости телефонных разговоров требуется набор собственного номера [47]. Схема одного из вариантов набора собственного номера представлена на рис. 8.6.

АТС АМТС


Рис. 8.6. Схема определения номера вызывающей линии по способу набора собственного номера

На рис. 8.7 представлен сценарий исходящего междугородного вызова с набором собственного номера, который поясняет эту процедуру.

При снятии телефонной трубки абонент получает сигнал «Готово» и набирает цифру «8» - выход на междугородную станцию. Обработав эту цифру, АТС формирует сигнал «Занятие» по одной из заказно-соединительных линий (ЗСЛ). В ответ на этот сигнал АМТС направляет сигнал «Подтверждения занятия» и одновременно с ним направляет второй зуммер «Готово» абоненту.

Получив второй зуммер, абонент начинает набирать междугородный номер вызываемого абонента Б, начинающийся с трехзначного кода зоны ABC и семизначного абонентского номера аЬсх 1x2x3x4.

Все цифры этого номера фиксируются в регистре РСЛА междугородной телефонной станции и параллельно фиксируются в аппаратуре учета стоимости (АУС).

После набора всех десяти цифр номера вызываемого абонента Б и без всякого дополнительного сигнала вызывающий абонент А начинает набирать свой собственный номер defx5x6x7x8. Таким образом, абонент набирает 18 цифр, а по заказно-соединительной линии (ЗСЛ) транслируются последние 17 цифр (без индекса междугородной станции «8»).



Абонент А

Коды зоны вызываемого абонента

Номер вызываемого-" абонента Б аЬсх1х2хЗх4

Номер вызывающего абонента А defx5x6x7x8

Снятие трубки

Зуммер готовности "8"

а(Б)

Ь(Б)

Х4(Б) :

d(A)

е(А)

х8(А)

Замыкание разговорного тракта

Занятие

Подтверждение занятия

Второй зуммер готовности

а(Б)

Ь(Б)

х4(Б) :

d(A)

е(А)

х8(А) :

Занятие

Подтверждение занятия

d(A)

е(А)

х8(А) :

Б занят

1600 Гц

(ЗСЛ) (СЛМ)

Разъединение по СЛМ

Ответ по ЗСЛ

Передача по ЗСЛ

у Передача по СЛМ


Рис. 8.7. Сценарий исходящего междугородного вызова с набором собственного номера

Последние 7 цифр собственного номера из регистра РСЛА транслируются в I/IIГИМ междугородной станции, который по свободной междугородной соединительной линии передает сигнал «Занятие» на АТС, а затем, получив подтверждение занятия, транслирует полностью номер вызывающего абонента А.

Исходящая АТС, получив по СЛМ номер уже ранее занятого абонента А, направляет линейный сигнал «Б занят» и проключает входящую междугородную соединительную линию СЛМ к занятому абоненту. В абонентском комплекте замыкается петля, проходящая через РСЛА. Одновременно к данной петле подключается общее проверочное устройство (ОПУ) для проверки правильности набора собственного номера.

ОПУ выдает по заказно-соединительной линии в сторону АТС проверочный сигнал током тональной частоты 1600 Гц. Если вызывающий абонент правильно набрал свой собственный номер, то ток тональной частоты, проходящий через абонентский комплект и СЛМ, возвращается в приемник ОПУ. Срабатывание этого приемника свидетельствует о том, что номер набран правильно, в результате чего ОПУ дает в комплект РСЛА сигнал, разрешающий приступить к установлению соединения.

В принципе соединение может продолжаться либо по ЗСЛ, либо по СЛМ, уже занятым



для этого разговора. Более естественно продолжить занятие по ЗСЛ. Для этого в СЛМ направляется линейный сигнал «Разъединение», освобождающий соответствующие приборы, а по ЗСЛ направляется линейный сигнал «Ответ» после ответа вызываемого абонента. Далее обслуживание вызова продолжается в соответствии со спецификациями, представленными в процессах линейной сигнализации в предыдущих главах данной книги.

Возможна ситуация, когда имеет место исходящий внутризоновый вызов. В этом случае вместо кода ABC набирается цифра 2. Число транслируемых цифр еще меньше, если вызывающий абонент имеет не семизначный номер, а шести- или пятизначный номер. В этом случае транслируются реально существующие цифры номера вызывающего абонента (5 или 6).

Иначе обстоит дело с номером вызываемого абонента Б. Этот номер всегда должен состоять из 7 цифр или быть дополненным до семизначного набором О или 2.

И, наконец, если номер вызывающего абонента набран неверно, то петля не замыкается, отсутствует цепь для тока проверочной частоты 1600Гц, после секундной выдержки времени проверочное устройство ОПУ выдаст в РСЛА команду, запрещающую обслуживание данного вызова. В результате этого в СЛМ направляется сигнал «Разъединение», а по ЗСЛ направляется зуммер «Занято» непосредственно вызывающему абоненту.

Как уже было сказано, набор собственного номера используется не только при выходе на междугородную станцию, но и в других случаях например, при доступе к платным службам узла спецслужб (УСС). Сценарий исходящего вызова к узлу спецслужб с набором собственного номера может быть построен по аналогии с рис. 8.7.

В данном случае вместо ЗСЛ используется обычная межстанционная соединительная линия (СЛ), а вместо набора полного междугородного номера вызываемого абонента аЬсх1х2хЗх4 набирается двух- или трехзначный код услуги 0x1 х2 и 0x1. Все остальные процедуры выполняются аналогичным образом.

В заключение следует отметить, что проверочный тональный сигнал может передаваться не только на частоте 1600 Гц, но и на частотах 700 Гц или 1100 Гц. Этот тональный сигнал передается с уровнем -4.0±0.8 дБ в течение 2.5 с в виде последовательности импульсов и пауз. Длительность импульсов - 200 мс, а длительность пауз - 100 мс. Время ожидания приема этого тонального сигнала на АМТС - 2 с.

Глава 9

СИСТЕМЫ СИГНАЛИЗАЦИИ МККТТ

Verite au deca des Pyrenees, erreur au dela, франц (To, что признается истиной по эту сторону Пиренеев, по ту сторону считается заблуждением) Б. Паскаль. «Мысли»

9.1. СИСТЕМЫ СИГНАЛИЗАЦИИ №1, №3, №4, №5

В предыдущих главах рассмотрены специфические протоколы сигнализации Взаимоувязанной сети связи (ВСС) Российской Федерации и сетей связи других стран, входивших ранее в СССР. Согласно классификации главы 1 все эти протоколы относятся к первым двум классам сигнализации. Протоколы этих же классов применялись и применяются на телефонных сетях других стран, причем их основное отличие от рассмотренных в главах 3-8 протоколов заключается в стремлении к унификации и стандартизации на международном уровне.

Этой унификацией и стандартизацией протоколов сигнализации занимался Международный консультативный комитет по телеграфии и телефонии (МККТТ), преобразованный затем в Сектор стандартизации электросвязи Международного союза электросвязи (ITU-T). Советские делегации в МККТТ всегда были достаточно представительны, но международные системы сигнализации (R2, например), применяемые во всех европейских странах, включая и соцстраны, практически не преодолевали границ
