10.7. ПОДСИСТЕМЫ МОБИЛЬНОЙ СВЯЗИ MAP И BSSAP СТАНДАРТА GSM

В параграфе 10.5 отмечалось использование подсистемы возможностей транзакций ТСАР для обслуживания абонентов мобильной связи. Для пользователей сотовых сетей связи подсистема ТСАР обеспечивает, в частности, поддержку роуминга. Данный термин происходит от английского глагола to roam (бродить) и означает предоставление абонентам сотовой сети возможности пользоваться связью за пределами зоны действия конкретной операторской компании, обслуживающей этих абонентов.

Для организации такой услуги помимо необходимости существования в требуемых регионах сотовых систем, действующих в том же стандарте GSM и имеющих экономические соглашения с исходной операторской компанией, требуется постоянно обновлять сетевую базу данных для того, чтобы хранить в ней текущие местоположения абонентов сотовых сетей.

Одним из протоколов поддержки функционирования мобильных абонентов сотовой телефонной сети является прикладная подсистема Mobile Application Part (MAP). Эта подсистема, базирующаяся на протоколе ТСАР, используется для передачи информации роуминга и другой сигнальной информации из одной сотовой сети в другую. Для понимания функций протокола MAP важно подчеркнуть, что он не только и не столько обеспечивает передачу информации между сотовыми системами, но и организует активацию тех или иных операций с удаленного конца, то есть активирует услуги в сотовой сети, которой принадлежит абонент А, с помощью определенных сообщений, поступающих из другой сотовой сети, а также сообщает в обратном направлении результат активации тех или иных услуг.

К основным процедурам MAP относятся регистрация местоположения абонента для сохранения возможности осуществления исходящих и приема входящих вызовов в пределах всей сети; перерегистрация и стирание предыдущей информации о местоположении абонента; дополнительные виды обслуживания; изменение абонентских данных как в HLR, так и в VLR; передача информации о тарификации и др.

Важной функцией MAP и ТСАР является процедура хэнд-овера, обеспечивающая переключение вызова на более качественный радиоканал, управляемый как тем же, так и другим MSC, как это показано на рис. 10.20.

Сценарии и SDL-диаграммы процедур MAP читатель сможет найти в документе I-ETS 300 044 Европейского института по стандартизации в телекоммуникации ETSI, неоднократно упомянутого в книге.

Информация о местоположении абонента должна обновляться каждые несколько минут с помощью сообщений ТСАР, передаваемых между мобильными коммутационными центрами для идентификации этого мобильного абонента. Для этого каждый абонент сотовой сети всегда должен быть включен в собственную базу данных, называемую HLR (home location register), которая сохраняет информацию о том, где находится тот или иной мобильный абонент.




J J J J

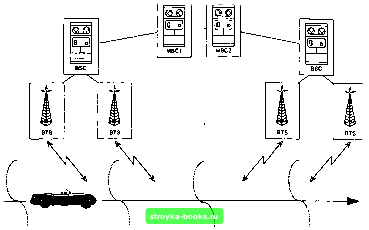

Рис. 10.20. Процедура хенд-овера между BTS и между MSC

Эта запись обновляется каждые несколько минут.

Сигнализация 0КС7 используется для выполнения этого обновления, то есть для получения сообщения в базу данных HLR из базы данных VLR (visitor location register) коммутационного узла, в котором временно находится мобильный абонент. Когда вызываемому абоненту поступает входящий вызов, основной регистр HLR определяет, каким образом можно соединиться с абонентом в зависимости от его текущего местоположения. По мере перемещения абонента из одной зоны в другую содержимое основного регистра HLR постоянно обновляется с помощью сообщений 0КС7. Такой механизм позволяет мобильному абоненту абсолютно свободное передвижение в пределах всей сети без риска потерять входящие вызовы, как это показано на рис. 10.21.

Помимо ТСАР и МТР протокол MAP также использует подсистему управления соединениями сигнализации SCCR причем только не ориентированные на соединение классы услуг (классы О и 1).

Другая подсистема BSSAP представляет собой протокол для взаимосвязи станций центров коммутации MSC с контроллерами базовых станций BSC. На рис. 10.22 представлена структура BSSAP, состоящая из трех частей: прикладной части управления системой базовых станций BSSMAP (Base Station System Management Application Part), прикладной части для прямой передачи DTAP (Direct Transfer Application Part) и части с функцией разделения сообщений. BSSAP пользуется услугами МТР и SCCP обеих категорий: ориентированной и не ориентированной на соединение.

Абонент А ТфОП

ТфОП

Оконечная АТС

Сеть 0КС7


Мобильный абоиент

Текущий

Рис 10.21

Функционирование сети сигнализации 0КС7 для поддержки услуг мобильной связи



BSSMAP

DTAP

Функции разделения сообщений

SCCP

Рис.10 22. Структура прикладной части BSSAP

10.8. ПОДСИСТЕМЫ МОБИЛЬНОЙ СВЯЗИ MUP И HUP СТАНДАРТА NMT

Подсистема МНР 0КС7 предназначена для обеспечения связи при передвижении абонентов между центрами коммутации МТХ сотовых сетей связи стандарта NMT-450 или NMT-900, т.е. для обеспечения роуминга, уже рассмотренного в параграфе 10.7. МНР поддерживает сигнализацию «из конца в конец» между коммутационными узлами МТХ для обновления данных о местоположении подвижного абонента, регистрации и отмены дополнительных услуг, информации маршрутизации и др. Сигнализация МНР передается с помощью тех же сигнальных единиц MSU, структура которых приведена на рис. 10.23. Читателю рекомендуется сопоставить этот рисунок с рис. 10.2 и рис. 10.12 данной главы.

Номер транзакции всегда назначается инициирующим транзакцию МТХ и состоит из идентификатора МТХ (12 бит), четырех резервных бит и непосредственно уникального номера транзакции (16 бит).

Флаг

Флаг

байт

Информация

Код заголовка HI

Код заголовка

Номер транзакции

Заголовок SCCP

4-- "

Резерв

Идентификатор МТХ

Идентификатор транзакции

Рис. 10.23. Формат единицы сигнального сообщения

Код заголовка НО идентифицирует специфику группы сообщений, в то время как код заголовка HI определяет сообщение в группе.

Используются следующие коды заголовка НО:

ООО 1 - сообщения прямого направления о данных местоположения (LDF - location data forward messages);

0010 - сообщения прямого направления о категории/дополнительных услугах (CSF -category/supplementary services forward messages);

0011 - сообщения обратного направления о данных местоположения (LDB - location data backward messages);

0100 - сообщения обратного направления: категория/дополнительные услуги (CSB -category/supplementary services backward messages);

0101 - резерв;

0100 - сообщения управления и администрирования (МАМ management and administration messages);

0110 - сигнальные сообщения роуминга (RSM - roaming signalling messages).
