Рис. 3. Временные рцпграммы коммутационных процессов переключения силовь1х траизиооров Ql и 02

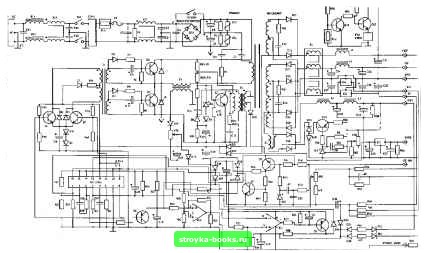

Выходное напряжение +5 VSB* формируется ич выпрямленного диодом D20 с помошью нинейного стабилиэотора IC3.

Пктинив ВПр осуществляе1Сн от гвтрвого выпрями теля через рсзисгор R9

В донном источнике в ксчестве схемы упровленир VV используется Мно10фунК1(ионолы10п ИМС типп TL494, првдназиочсннои для упровления импульсными источникоми вторичного электропитания различного ата [3]

Ее оналогами являются ИМС цРС494, IR3M02. КА7500 и отечестввнноя КР1114ЕУ4.

Питание микросхемы в установившемся режиме роботы осуществляется от вторич1гой обмотки тронсформотора Т1 череа выпрямительный диод D22 Микросхема имеет встроенный источник опорного нопряжения (ИОН), обеспечивоюший стобиньным напряжением остальные узлы ИМС, о токже элементы токовой защиты, транзисторы Об. Q8, микросхему 1С2 идр ИОН формируе! опорной напряжение+5 В± 1% на выходе (вывод 14) при подаче на вход (вывод 12) нопряжения 27 В

Чостого внутреннего задающею генероторо задается элсменкши R26 и С17, подключенными соответ ствеино к выводом 6 и 5 ИМС При R26=16 кОм и С17-1Ш0 пФ получим {-66 кГц fT=15 мксек}

Выходное напряжение ИОН через денитъль R25, R24 подоетси но вывод 4 Кондснсогор С18, устоновленный в эгом делителе, опредсляе! временные порометры плавного зопуска источнике при начальном включении напряжонин питания или после сроботывп-нив соответствующих схем защиты

Вывод 1 ИМС является входом схемы сроонения Уровень выходных напряжении иоочнико устомовлива егся потенциометром VR2. Потенциометр VR2 регулирует напряжение, получоемое с выходов самых мощных исючникои +12 В и +5 В.

Корректирующая цепь R22, С! 6 обеспвчивоет устойчивый режим сгоСилизации

Сигнал с выводо 3 ИМС TL494 используется дли образования сигнале TOWER GOOD" Сигнол проходит черед резистор R23, транзистор Об и операционный усилитель 1С2 С выводо I усилителя 1С2 но реэисюре R51 образуется сигнол лог Г с

временем задержки от 100 до 500 мсек при в и НС более 1 мсек при выключении Время зодержки при включении определяется емкоС1ью Cl9

Второй Операционный усилитель в IC2 (LM393) используется в токовой защите. При уаепи1ении мощности, пolpeбляeюй источником, более 950 Вт напряжение с пОенциометро VR1 через диод D13 nfjcrynoer но вход компирпторо ИМС LM393 (вывод 6) Отрицотелыюе выходное напряжение с вывода 7 IC2 инвертируется тронзисюром Q9 и через диод D18 ппступоет но вывод 4 IC1, зопрещая выходные импульсные последовательности но выводах 8 и 11 и переводя блок питания в дежурный режим.

Сх&м но резисторах R40. R48, R52, R54, R55. диодах D19, D23, D24, стабилитрон ох ZD2, ZD3 и конденсоторе С2В используется также для получения положительного напряжения защиты при nepeipySKOv источников +3 3 В. +5 В, -5 В, -19 В или превышении напряжений но выходок иаочников +3 3 В и +5 В.

Каскад но тронзисторох Q7, Q8 и "управляемом стобипитроне \С6 (TL43I) используется для дистонци-онного включения и выключения исючнико сигналами с логическими уровнями "О* и I соответственно

Блоки пиюния формота АТХ оснащень[ схемой герморегулировонид- скорость вращения охлож-лоющего вентилятора чависит от тсмперогуры внутри корпуса ~ но моксимальную скорость вентилятор выходит только при тсмперотуре, превышоющей 40°С Таким образом, при нормальной температуре исючни-ки обладают пониженным уровнем 1пумо

НОСТИ

Ноиболее часто встречоющився неисправности в источнике питания типо АТХ

1 В дежурном рсжик* роботы (STANDBY") выходит из строя транзистор Q3 (2SC409O: 1кмакс=ЗА, Uk макс =800 В) и сгороет резистор R9 (4.7 Ом, 2 Вт)

2. В процессе работы чаще всего откозывоют элементы, сврзонные с изменением внешнего нопряже ния „июиия- диоды D1 и D2 {FR107 - SIllltK: 1А, 1000В1 или впристоры VD1 и VD2 (VF07Ml0241K -THOMSON),

3 Реже выходят из строя следующие детали резисторы R7, R8 (39 Ом, 1/8 Вт. транзисюры 01, Q2 (9SC1242. Ik макс.=7 А, Укэ макс.-400 В), тронс-формотор Т2. При .этом выгороет предохранитель F1 (5 А, 250 В).

4 ЗиатительнО реже происходит отказ вентилл-тора, но это токжС приводит к печальным последствиям От перегреве выгороюг дроссели l, L2.

ЛИТЕРАТУРА

]. Ромчш ЭМ ii др Высокочастотные тронзис-торные пео6разовотели - М.- Радио и связь, 1988

9 Сергеев Б.С. Схемотехника функционопьных узлов источников вторичного электропитания. Споо-почник - М Родио и СБязь,1992.

3 ШряцовДА. Спроеочное пособие по зорубеж-ным ИМС упровления импуль<.ными источникоми вторичного злектролитонип М- АО Звезды и С-, 1994
