Рис,

Схема однотактного

двухполупериодного

выпрямления

ценных однополупериодных выпрямителя на диодах VD1, VD2, работающих на общую нагрузку питание которых осуществляется от двух одинаковых противофазных напряжений U2 и U2, что обеспечивает вторичная обмотка трансформатора со средним выводом.

В данной схеме диод VD 1 открыт во время первого полупериода и закрыт во время второго, диод VD2 закрыт во время первого полупериода и открыт во время второго. Постоянная составляющая Uo выходного напряжения при этом равна

Uo=-

- = 0,636t/„ = 0,9(/2,

где U2 = Ul = Ul - действующее значение на выходе каждой половины вторичной обмотки; Um = л/2У2 - амплитудное значение напряжения на выходе каждой половины вторичной обмотки.

Значение обратного напряжения диодов вдвое больше, чем для схемы однополупериодного выпрямления, и равно

(7„8р = 2,82С/2.

При наличии емкостного фильтра на выходе выпрямителя обратное напряжение будет также равно

С/„бр = 2(7„ = 2,82t/2.

К недостаткам однотактной схемы двухполупериодного выпрямления относится наличие вывода от середины вторичной обмотки, каждая половина которой содержит одинаковое число витков. При этом суммарное число витков вдвое больше, чем для однополупериодного выпрямления.

Указанного недостатка лишена двухтактная схема двухполупериодного выпрямления, для питания выпрямителей которого используется вторичная обмотка трансформатора без вывода средней точки. Количество витков при этом вдвое меньше, чем для однотактной схемы при одинаковом значении выходного напряжения, но количество диодов вдвое больше. Схема двухтактного двухполупериодного выпрямления (ее часто называют мостовой схемой выпрямления) и диаграммы напряжений приведены на рис. 4.4, а,б.

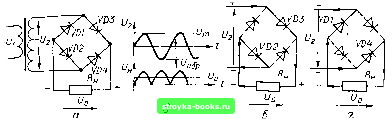

Рис. 4 4. Мостовая схема выпрямления

Во время каждого полупериода ток проходит последовательно через два диода. Так, во время первого полупериода для положительной полуволны входного напряжения ток проходит через диоды VD3, VD2 (рис. 4.4, в), а во время второго полупериода для отрицательной полуволны входного напряжения ток проходит через диоды VD4, \Ю 1 (рис. 4.4, г).

Постоянная составляющая Uo выходного напряжения выпрямителя равна

2U,„

Uo =-= 0,636С/,„ = 0,9t/2.

Обратное напряжение, одновременно прикладываемое к двум диодам, разных плеч моста, вдвое меньше, чем для одно-тактной схемы, и равно

(7„5р = 1,41 (72,

а при наличии емкостного фильтра на выходе выпрямителя обратное напряжение будет также равно

f/oep = l,41t/2.

Когда используются диоды с меньшим допустимым обратным напряжением, чем в схеме выпрямления, необходимо применить последовательное включение диодов. Для равномерного деления прикладываемого обратного напряжения каждый из последовательно соединенных диодов нужно за-шунтировать резистором 50...200 кОм.

В рассмотренных схемах наряду с применением диодов можно использовать и кенотроны. При этом трансформатор толжен иметь раздельные для каждого кенотрона обмотки .!акала. При двухполупериодном выпрямлении более целесообразно использовать однотактную схему, так как требуется меньшее количество обмоток накала (две вместо четырех).

4.2. Фильтры

Выпрямители без выходных фильтров находят ограниченное применение вследствие существенных пульсаций и относительно низкой эффективности. Поскольку конечной целью



источника питания является устойчивое постоянное напряжение, пульсации выходного напряжения выпрямителя необходимо сглаживать. Гармонический анализ выходного напряжения выпрямителя показывает, что оно наряду с постоянной составляющей содержит и переменные составляющие.

Назначение фильтра и заключается в том, чтобы выделить постоянную составляющую и ослабить (сгладить) все переменные составляющие.

-овх

Фильтр

Рис. 4.5.

Входные и выходные напряжения фильтра

Входное и выходное напряжения фильтра (рис. 4.5) содержат соответственно постоянные Uo вх, вых и переменные

вх, вых составляющие. Каждое из этих напряжений характеризуется коэффициентом пульсаций, которое равно

и„ вх

для входного напряжения - Рвх = 7;--00. %.

для выходного напряжения

-Рвых =

-100, %,

где и„ f п вых - амплитудное значение напряжения пульсаций на входе и на выходе фильтра; U„ вх, f-o вых - постоянная составляющая входного и выходного напряжения фильтра.

В зависимости от вида нагрузки допускается определенное значение коэффициента пульсации выходного напряжения источника электропитания. В табл. 4.1 приведены допустимые значения коэффициентов пульсаций для различных видов нагрузок.

Таблица 4.1. Допустимые значения коэффициентов пульсаций для различных видов нагрузок

Вид нагрузки

Допустимые значения, %

Первые каскады микрофонных усилителей

0,001,

.0,003

Входные каскады магнитофонных усилителей

0,0005

..0,003

Промежуточные каскады усилителей низкой частоты

0,01

„0,1

Сеточные детекторы, гетеродины радиоприемников

0,02

,.0,1

Каскады усиления высокой и промежуточной частот.

анодные детекторы

0,05

..0,1

Оконечные каскады низкой частоты (однотактная

схема)

0,1.

.0,5

Оконечные каскады низкой частоты (двухтактная

схема)

0,5.

.2,0

Стабилизаторы, аноды электронно-лучевых трубок

0,5.

,3,0
