Рис. 4.13 Гтрктурные схемы последовательного (а) и параллельного {6} компенсационных стабилизаторов

элемента 4 необязательно, при этом управление регулирующего элемента / производится выходным сигналом схемы сравнения 2.

В качестве элементной базы в указанных стабилизаторах наряду с дискретными активными элементами применяются и интегральные линейные схемы, в частности операционные усилптслп, KOTOpDic riMeiOi дифферснциальный ваод, го есгь они могут совмещать функции схемы сравнения 2 и усилительного элемента 4 одновременно. Источником опорного напряжения являются параметрические стабилизаторы с кремниевыми стабилитронами.

В настоящее время промышленность выпускает стабилизаторы в интегральном и микромодульном исполнении. На рис. 4.14 приведены простейшие схемы компенсационных стабилизаторов последовательного и параллельного типов.


Dill

;5 ТГП [\Rd2

Рис. 4 14 Схемы последовательного (а)

и параллельного (б) компенсационных стабилизаторов

В приведенных схемах в качестве регулирующего элемента используется транзистор VTI. Параметрический стабилизатор R(„ VD1 является источником опорного напряжения, схема сравнения и усилитель выполнены на транзисторе VT2, на базу которого подается часть выходного напряжения с делителя R, R. Такие схемы нашли применение в простых конструкциях, где требования, предъявляемые к параметрам стабилизатора, невысоки.

Схемы компенсационных стабилизаторов параллельного типа не боятся коротких замыканий, но они менее экономичны, чем схемы последовательного типа, особенно при работе с минимальными токами нагрузки. Компенсационные стабилизаторы последовательного типа благодаря экономичности получили в настоящее время широкое распространение, в



КТ802А

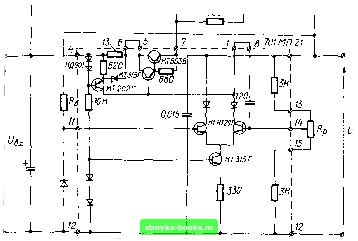

Рис 4 15 Схема стабилизатора на базе микромодуля 701МП21

НИХ Применяются схемы защиты от перегрузки и коротких замыканий.

Примером такого стабилизатора может быть компенсационный стабилизатор последовательного типа 701МП21 в микромодульном исполнении. На рис. 4.15 приведена схема стабилизатора с применением модуля 70ЩП21. Наряду с модулем 701МП21 выпускается ряд стабилизаторов компенсационного типа в микромодульном исполнении, электрические параметры которых приведены в табл. 4.2. На рис. 4.16 приведены схемы стабилизаторов с применением микромодулей. Для увеличения тока в модулях 701МП21, 22, 23 необходимо установить дополнительные резисторы, минимальное значение сопротивления которых равно 20 Ом (рис. 4.16, в, д, ж), ток нагрузки при этом можно увеличить вдвое. При больших значениях тока нагрузки применяют дополнительные транзисторы (рис. 4.16, б, г, е). Конденсаторы емкостью 120 пФ устанавливают в случаях самовозбуждения стабилизаторов.

Выпускаются также полупроводниковые интегральные микросхемы серии К142ЕН для источников электропитания, представляющие собой интегральные стабилизаторы напряжения. Основные параметры ряда интегральных стабилизаторов приведены в табл. 4.3. Интегральные стабилизаторы серии К142ЕН - это стабилизаторы непрерывного действия трех типов: с регулируемым выходным напряжением, с фиксированным выходным напряжением и с двухполярным выходным и входным напряжениями. Для обеспечения устойчивой работы микросхемы К142ЕН1...4,6 необходимо, кроме



Таблица 4.2. Технические характеристики компенсационных стабилизаторов в микромодульном исполнении

Параметры

Тип стабилизатора

С S.

Выходное напряжение, В

Нестабильность выходного напряжения при изменении входного иа + 10о/ о/

,д/о, Л

при изменении входного иа 2В, мВ Выходное сопротивление. Ом Нестабильность выходного напряжения при изменении тока нагрузки на 100 мА, мВ

на 50 мА мВ

Переменная составляющая выходного напряжения, размах, мВ Ток короткого замыкания, мА Ток нагрузки, макс, мА Диапазон рабочих температур, К Температурный коэффициент выходного напряжения, %/К

+ (12± ±0,7)

< 0,005

< 0,005

<0,2 <25 <50 263

333263

+ (12± ±0,7)

<0,01 <0,01

<0,2 <25 50 333

+ (3 . 15)

-(3 20)

<6

< 1,0

±15 (±12,6)

<3

< 1,0 <110 <50 263 3331263

< 1,0 <120 50

Временная нестабильность выход! напряжения за 1000 ч, % Ток потребления по каждому входу, Масса, г

< 0,002

<0,02 < 15 <37

<0,002

<0,02 < 15 <37

<3,5 < 15

<3,5 <15

<3 ыход

<6

выход 2)

< 1,0 <30 <50 263 333

<0,02 выход 1)

<0,04 выход 2)

<12,<5 <35

нагрузочных конденсаторов, использовать корректирующие конденсаторы, а для микросхемы К142ЕН5,8,9 - только нагрузочные.

На рис. 4.17 и 4.18 приведены схемы стабилизаторов с использованием интегральных стабилизаторов. Необходимо отметить, что интегральные стабилизаторы с регулируемым напряжением могут быть использованы в качестве активных сглаживающих фильтров, стабилизаторов тока, в устройствах защиты и т. д.

Наряду с вышеперечисленными стабилизаторами промышленность выпускает также стабилизаторы в виде гибридных интегральных микросхем, В табл. 4.4 приведены технические характеристики ряда стабилизаторов, а на рис. 4.19 - 4.22 - схемы их включения.

Ряд узлов РЭА требует для своей работы применения высокостабильных источников питания, к которым предъявляются жесткие требования по температурной и временной стабильности выходного напряжения. Такие источники стабилизированного напряжения с нормируемыми параметрами температурной и временной стабильности называются источ-
