ме, приведенной на рис. 8.22. Эта операция заключается в измерении времени от момента запуска АЦП до момента выдачи результата преобразования.

Источнин напряжения

Осциллограф

ГSHepamop запусиа

Рис. 8.22. Схема проверки времени преобразования АЦП

Рис. 8.23 Схема определения динамической погрешности

Динамическую погрешность АЦП определяют при входном импульсном сигнале (рис. 8.23). Схема содержит источник постоянного напряжения ИПН, коммутатор К, формирователь временного интервала ФВИ, линию задержки ЛЗ и проверяемый АЦП. Сначала в статическом режиме подают через коммутатор на вход АЦП напряжение, соответствующее номинальному значению поддиапазона. После этого генератор ГЗ запускает формирователь ФВИ и через линию задержки - АЦП.

2 Um 0.63 Um

Рис 8.24.

Блок-схема проверки

входной емкости (а) и осциллограмма

определения т, тг (б)

При этом на входе АЦП формируется импульсный сигнал, амплитуда которого равна значению постоянного напряжения ИПН. Динамическую погрешность определяют путем нахождения разности показаний АЦП при импульсном входном сигнале и при постоянном входном напряжении.

Проверку входной емкости АЦП производят в соответствии с рис. 8.24. Методика определения емкости основана на определении эквивалентной постоянной времени входной цепи АЦП с входным кабелем и постоянной времени кабеля.



при этом входную емкость АЦП определяют по формуле

Та -т,

С„, = -

где Т2 - эквивалентное значение постоянной времени входной цепи АЦП с

входным кабелем,

Tl - эквивалентное значение постоянной времени входного кабеля, R - сопротивление, включенное на выходе генератора

8.5. Функциональная подгонка АЦП в гибридно-пленочном исполнении

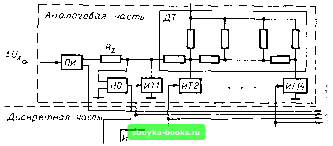

Функциональная подгонка аналого-цифровых преобразователей зависит от метода преобразования, использующегося в этих устройствах. Функциональной подгонке обычно предшествует подгонка пассивных элементов на подложке и последующая термоэлектрическая тренировка с целью повышения стабильности параметров аналоговых узлов АЦП. Для примера рассмотрим схему АЦП поразрядного уравновешивания (рис. 8.25). Она имеет две функциональные части: аналоговую и дискретную. Аналоговая часть состоит из входного повторителя-инвертора ПИ, суммирующего резистора R, нуль-органа НО, цифро-аналогового преобразователя с источниками тока ИТ1-ИТ14 и делителем токов ДТ, В дискретную часть входят схема запуска СЗ, электронный переключатель режимов запуска П, триггер цикла ТгЦ, генератор тактов ГТ, формирователь стробов ФС, кольцевой


] \ИЛИ2\ . . . &

ТгР1 I IТгР2

I Запусн

. . . \Т2РП\

I ТгН11 \ ТгИ2\ . . . \ТгИП\

Рис 8 25 Структурная схема АЦП поразрядного уравновешивания



счетчик, состоящий из триггеров ТгК1-ТгКИ и регистра памяти, собранного из триггеров ТгР1-ТгРМ, логических схем И; ИЛИ1-ИЛИ14.

В конце цикла преобразования выходной код, снимаемый с триггеров регистра памяти ТгР1-ТгР14, будет соответствовать преобразуемому напряжению.

Для упрощения схемы АЦП применен однополярный цифро-аналоговый преобразователь, а для преобразования двух-полярных напряжений - входной повторитель-инвертор ПИ, повторяющий положительное входное напряжение и инвертирующий отрицательное. Принципиальная схема блока ПИ приведена на рис. 8.26. Она построена на трех дифференциальных усилителях DA1-DA3, в качестве которых использованы интегральные дифференциальные усилители

Рис. 8 26 Схема входного повторителя-инвертора


Под полярности

типа К740УД4-1 (в бескорпусном исполнении). Усилитель DA3 работает в режиме повторителя или инвентора, т. е, с коэффициентом передачи + 1 или - 1. Усилитель DA2 предназначен для управления режимами работы усилителя DA3. При положительной полярности входного напряжения на инвертирующий вход усилителя DA2 через R4 и R2 поступает положительное напряжение. При этом на выходе устанавливается отрицательное напряжение, и диод VD2 оказывается в закрытом состоянии, что обеспечивает режим повторителя для усилителя DA3. При отрицательной полярности входного напряжения на инвертирующий вход усилителя DA2 подается отрицательное напряжение, а на его выходе устанавливается положительное напряжение, диод VD2 открывается и через резистор R2 и диод VD2 обеспечивается отрицательная обратная связь данного усилителя. Усилитель DA2 в точке соединения резисторов R4 и R5 поддерживает нулевой потенциал, что обеспечивает работу усилителя DA3 в режиме инвертора. Его выходное напряжение при этом определяется значениями сопротивлений резисторов R3 и R6.
