на быть соединена с анодом через резистор сопротивления порядка 5 ком (для 1Э1П). Резистор Rs служит для установки нуля.

Оба рассмотренных устройства могут быть оформлены как самостоятельные вольтметры со встроенными показывающими приборами, а также служат приставками к имеющимся вольтметрам (по-, скольку их коэффициент передачи "очень близок к единице) н осциллографам.

Для последних применений предпочтение следует отдать повторителю параллельного типа как имеющему более низкое выходное сопротивление и более широкую полосу пропускания (несколько сотен килогерц). Объясняется это тем, что в связи с разделением цепей ламп оконечная лампа может быть достаточно мошной, с большим анодным током и большой крутизной. Поэтому емкости, которые имеют входной экран и источник питания экранирующей сетки .пампы относительно земли, будучи подключенными к катоду мощной ла1Чпы, оказывают гораздо меньшее влияние на полосу пропускания, чем если бы они подключались к катоду лампы Л1.

Лампы Лг и Л4 могут быть типов 6ПЗС, 6П7С, 6П13С. Однако следует иметь в виду, что верхние пределы измерений ограничиваются допустимой мощностью рассеяния на анодах этих ламп и в катодных повторителях последовательного типа.

Если пределы измерений должны 6f,iTb выше 200 в, можно рекомендовать выполнить источник анодного питания изолированным, а между ним и корпусом ввести дополнительный маломощный регулируемый источник напряжения.

В сложных катодных повторителях, предназначаемых для передачи только переменных напряжений, вместо пентодов могут быть использованы триоды. При этом отпадает необходимость в изолированных источниках для питания цепей экранирующих сеток и устраняются связанные с ними довольно значительные паразитные емкости, а снижение коэффициента передачи может быть компенсировано включением дополнительной лампы, как это показано на рис. 28. Лампа Л4 в данной схеме играет для лампы Л-, ту же роль, что лампа Лг для лампы Ль

При включении подобным образом нескольких дополнительных ламп коэффициент передачи в принципе может быть сделансколь угодно близким к единице. На практике включение одной

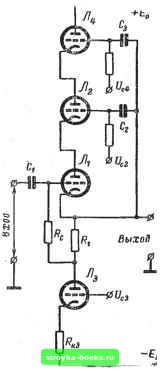

Рис. 28. Сложный катодный повторитель последовательного типа.

лампы



дает уже вполне достаточный эффект. В этом случае коэффициент передачи

L ,

1 (J + 2) Ri (1 +12) (1 + н) Rli

(67)

При сравнении выражений (52), (59) и (67) видна определенная закономерность их написания при увеличении числа последовательно включаемых ламп. Поэтому при необходимости не составит труда написать выражение для коэффициента передачи катодного повторителя такого типа с любым количеством ламп.

Из формулы (67) следует, что особое внимание должно быть обращено на повышение сопротивления Ri- В первую очередь это связано с необходимостью увеличения Rks, что возможно при подаче на управляющую сетку лампы Лз некоторого положительного напряжения, как это было показано на рис. 26.

В отдельных случаях в качестве катодной нагрузки лампы Лз можно использовать дополнительную лампу, причем резистор Rks вводится уже в катодную цепь этой лампы. Эквивалентное сопротивление катодной нагрузки лампы Л; для этого случая будет:

RkI = (1 + fs) Ri5 + (1 + 13) (1 + 15) /?кЗ .

где индексом 5.отмечены параметры этой дополнительной лампы.

Если сложный катодный повторитель предназначен для передачи только переменных напряжений, к величине его сеточного тока, а следовательно, и величине анодного тока предъявляются не слишком жесткие требования. Ведь входная лампа работает на очень малом участке динамической характеристики и ее сеточный ток меняется незначительно даже при больших изменениях напряжения иа выходе. Это означает, что входное сопротивление лампы переменному току чрезвычайно велико и в расчет нужно брать лишь сопротивление утечки сетки. Например, для повторителя по схеме, показанной на рис. 28,

где К определяется по формуле (67), поскольку Ri-

Подобное устройство может быть приспособлено и для передачи постоянных напряжений, для чего сетки всех ламп, кроме JIi и Лз, подключают, например, к делителю из неоновых ламп. Этот делитель включают между источником анодного напряжения (через балластное сопротивление) и катодом лампы Л].

Если на анод входной лампы JIi сложного катодного повторителя подать напряжение, которое по фазе совпадает с входным, а по амплитуде может превышать его (т. е. /(c.ai> 1). то регули-



руя его амплитуду, можно входную емкость снизить До нуля. Соответствующая схема показана на рис. 29. Входную емкость устанавливают потенциометром Ri, от положения движка которого зависит доля выходного напряжения, подаваемого на управляющую сетку лампы Л2 через балансный усилитель на лампах Л, и Л5.

При значении Кс.а чуть большем единицы такое устройство склонно к самовозбуждению, а его динамический диапазон узок. По этой причине сложные катодные повторители по указанной схеме не получили широкого распространения.

Дрейф сложных катодных повторителей имеет порядок 0,1 в/ч (без учета дрейфа, обусловленного разрядом батареи накала лампы Л1).

В сложных катодных повторителях с целью уменьшения выходной емкости рекомендуется для питания экранирующих сеток ламп применять отдельные "=>. трансформаторы (рис. 27). 8 Первичная обмотка такого трансформатора может питаться от 6-вольтовой обмотки такого трансформатора. Каркас катушки следует изготовить так, чтобы вторичная обмотка отделялась От первичной и сердечника большими воздушными промежутками; в результате емкость вторичной обмотки на землю будет составлять всего несколько пикофарад. Цепь питания экранирующей сетки должна располагаться в непосредственной близости к лампе.

Сложные катодные повторители с усилением в цепи обратной связи

Рассмотренные выше сложные катодные повторители сохраняют и отдельные свойства простых катодных повторителей, которые в ряде применений могут рассматриваться как недостатки.

Сюда относятся: невозможность получить коэффициент передачи равным единице, относительно высокое (сотни и тысячи омов) выходное сопротивление, сдвиг уровней входного и выходного напряжений. Вводимое для устранения этого сдвига сопротивление (например, Rs на рис. 27) еще более увеличивает выходное сопротивление повторителя.

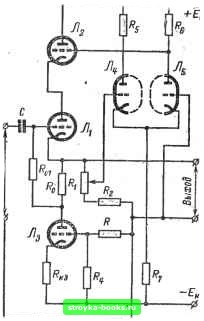

Рис. 29. Схема сложного катодного повторителя с «нулевой» входной емкостью.
