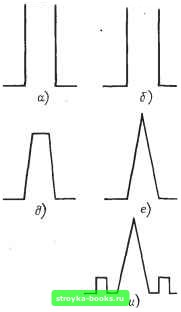

Рис. 4 5 Профили показателей преломления одномодовьк ОВ со смещенной

дисперсией

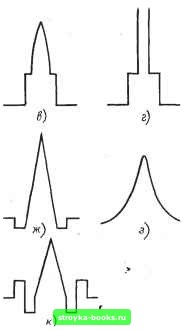

(рис. 4.4, и), трапецеидального (рис. 4.4, к), «гауссиан» (рис. 4.4, л), сегментного (рис. 4.4, л) и конвексного (выпуклого) (рис. 4.4, з) профилей увеличивает стойкость ОВ к воздействию поперечной раздавливающей силы и изгибающих нагрузок.

Одномодовые ОВ со смещенной дисперсией имеют наименьшие потери на Х,= 1,55 мкм и максимальные-на Хх1,31 мкм. Этого достигают увеличением показателя преломления • сердцевины или созданием профиля показателя преломления сердцевины, близкого к треугольному. Треугольный профиль придает самофокусирующие свойства и удерживает распространяющиеся лучи в небольшом объеме. Так как волновая дисперсия становится больше с уменьшением модового пятна, то при треугольном профиле п можно иметь больший диаметр сердцевины, чем для волокна со ступенчатым распределением показателя преломления при равном значении дисперсии. Это позволяет «сдвинуть» значение дисперсии, равное нулю, к Х,= 1,55 мкм.

Для треугольного профиля показателя преломления оптимальными являются 0,8%<Аи<1%.




У LI

U U ж)

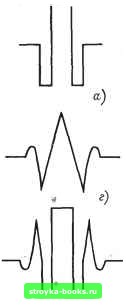

Рис. 4.6. Профили показателей преломления одномодовых ОВ со сглаженной

дисперсией

Собственные потери в ОВ могут быть уменьшены путем уменьшения концентрации легирующей добавки германия и применения фтора для уменьшения «2 при сохранении An постоянной. ОВ со смещенной дисперсией слабонаправленные, поэтому они должны иметь толстую оболочку для предотвращения утечки мощности.

Одномодовые ОВ со сглаженной (выровненной) дисперсией (табл. 4.2) изготовляют путем создания депрессированного кольца в оптической оболочке вокруг сердцевины. Этот тип ОВ теперь известен как ОВ W-типа или одномодовое ОВ с двойной оптической оболочкой (DFSMI) (рис. 4.4, н). Дисперсия ОВ вблизи Х=1,3 мкм приблизительно соответствует дисперсии обычного одномодового ОВ со ступенчатым профилем показателя преломления. Однако с увеличением длины волны распространяющийся свет проникает в депрессированное кольцо профиля вокруг сердцевины, что приводит к прогрессирующему увеличению волновой дисперсии в длинноволновой области. Это может компенсировать материальную дисперсию в широком интервале длин волн.

Другими разновидностями ОВ со сглаженной дисперсией являются ОВ с квадрупольной (рис. 4.4, о), с квадрупольной



Таблица 4.2. Одномодовые ОВ со сглаженной дисперсией

Параметр

Профиль показателя преломления в соответствии с

рисунком

4.6, а

4.6, б

4.6, в

4.6, г

4.6, д

4.6, е

4.6, ж

Дисперсия на Х,= 1,33 мкм.

-25 ±0,5

пс/(нм • км)

Наклон дисперсии на Л,= 1,33 мкм.

0,06

0,06

0,03

0,10

0,06

пс/(нм - км)

Дисперсия на Л =1,55 мкм.

-1-0,5

-0,5

-0,8

-0,1

0,5 + 1

пс/(нм км)

Наклон дисперсии на Х,= ],55 мкм.

-0,01

-0,02

-0,1

-0,01

пс/(нм - км)

Длина волны для дисперсии, рав-

ной, мкм:

3 пс/(нм • км)

1,4-1,7

1,25-1,7

1,37-1,60

1,30-1,65

1,32-1,70

1,3-1,65

1,28-1,6

5 псДнм км)

1,45-1,7

1,3-1,65

1,40-1,60

1,38-1,60

1,38-1,7

1,33-1,6

Длина волны нулевой дисперсии

1,50/1,67

1,3/1,6

1,47/1,51

1,51

1,38/1,58

1,35/1,61

Хо, мкм

Коэффициент затухания на Х=

0,6/0,4

0,6/0,4

0,35/0,20

0,7/0,4

1,4/0,6

0,4/0,19

0,57/0,34

= 1,3/1,55 мкм, дБ/км

Вносимые потери на сращивание

/

0,1/0,12

0,05/0,04

на Х= 1,3/1,55 мкм, дБ

Технология изготовления

MCVD

MCVD

MCVD

MCVD

PCVD
