деляется номером разработки); на виды-но количеству ОВ (и) и электрических жил (т). Пример деления ОК на группы приведен ниже [21]:

По гост 26793-85 , По публикации МЭК 794-1

Магистральный (Л)................................... Для прокладки в земле

Зоновый (3)................................................. -

Городской (К)............................................ Для прокладки в коллекторах или

трубах

Полевой (П)................................................ Полевой

Подводный грузонесущий (Г)................. -

Подводный негрузонесущий (Н)............. Подводный

- Подводный (для относительно коротких водных преград)

Для стационарных объектов и сооружений (С)......................................................... Внутриобъектовый

Для подвижных объектов (Б)................. -

- Для воздушной прокладки Специальный для дистанционного управления (Д)................................................... Специальный

Монтажный (М)......................................... Монтажный

Шнур (Ш).................................................... -

В общем случае сравнение по группам, установленное ГОСТ и Публикацией МЭК, достаточно условно, так как требования, предъявляемые к каждой группе кабелей в нашей стране и за рубежом, различаются в значительной степени как но уровню параметров, так и но их комбинации.

Однако такое сравнение позволяет выделить типовые конструкции, достаточно характерные для каждой группы, и провести их анализ. Выбор той или иной конкретной конструкции в пределах одной группы или вида зависит от многих переменных и определяется параметрами передачи, внешними воздействиями и стоимостью.

Деление ОК но подгруппам но таким признакам, как способ прокладки и технологические особенности, достаточно сложно. Прокладка ОК может выполняться механизированным способом и вручную с использованием различных видов транспорта, специализированных канавокопателей и тяговых устройств.

Все конструкции кабелей с технологической точки зрения в основном можно разделить на следующие типы (рис. 5.1):

I-О В 1 в ПЗО скручены вокруг центрального силового элемента 2 с внешней оболочкой поверх скрутки 3 (рис. 5.1,а);

II-ОВ 4 в ТЗО скручены вокруг центрального силового элемента 2 с внешней оболочкой поверх скрутки 3 (рис. 5.1,а);

III-конструкция ленточного ОК (рис. 5.1,6);

IV-ОК с профилированным сердечником 5 (рис. 5.1,в);

V-трубчатая конструкция ОК, в которой ОВ 1 или 4 располагаются вместе с силовым элементом 2 в общей оболочке 3 (рис. 5.1,г).



/ или у


7 или 4"

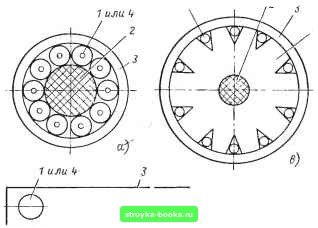

Рис. 5.1. Конструкции ОК: -конструкции I или II; 6-конструкция Ш; в-конструкция IV; г-конструкция V

Рассмотренные конструкции кабелей могут служить основой я изготовления более сложных конструкций ОК с количе-юм ОВ несколько десятков и даже сотен.

5.2. ОПТИЧЕСКИЕ КАБЕЛИ ДЛЯ ПРОКЛАДКИ В ЗЕМЛЕ, В КОЛЛЕКТОРАХ И ТРУБАХ

Оптические кабели для организации магистральной и зо-iou связи можно прокладывать в грунтах всех категорий раничение может быть наложено на грунты, подверженные эзлотной деформации), в кабельной канализации, трубах, жах и коллекторах, а также в воде в диапазоне температур -40 до +55° С.

Примером конструкции ОК для прокладки в земле может жить кабель, представленный на рис. 5.2-5.4. Оптические кабели для городских телефонных сетей, для жладки в телефонной канализации, трубах, блоках и кол-торах ручным и механизированным способом эксплу-руют в диапазоне температур от -40 до +55° С. ювным требованием к ОК является их механическая

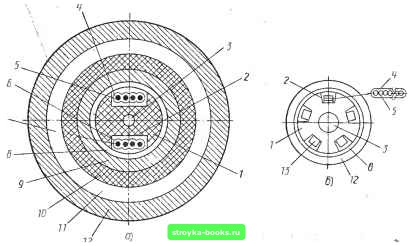

Рис. 5.2. Конструкция ОК для прокладки в земле с профилированным

сердечником:

а-с двумя профилями; б-с пятью профилями; /-полимерный сердечник; 2-спиральные пазы; 3-центральный армирующий элемент (медная проволока); 4-полимерная лента с щестью градиентными ОВ (о) или десятью одномодовыми ОВ (б); 5-ОВ; 6-ленточный провод с щестью медными жилами 7 токопроводящая жила; 8- скрепляющий элемент в виде обмотки из полимерных лент; 9-сварная защитная алюминиевая оболочка; 10-промежуточная полимерная оболочка; И-гофрированная стальная оболочка; 12-внещняя защитная полимерная оболочка; 13-пакет из 10 лент с ОВ

СТОЙКОСТЬ к растягивающим и изгибающим нагрузкам, продавливанию, кручению, герметичность. Конструкция ОК (рис. 5.5) содержит сердечник с армирующим элементом } в виде упрочняющих синтетических нитей или стального

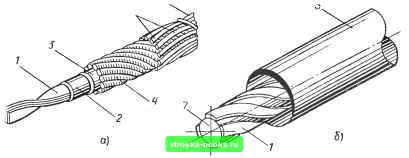

Рис. 5.3. Конструкция ОК для прокладки в земле на основе ленточных

элементов (ЛЭ):

а-ЛЭ закручены вокруг оси ОК; б-ЛЭ скручены вокруг центрального силового элемента; 1-ЛЭ; 2-скрепляющий элемент в виде обмотки лентами; 3-защитная оболочка из полиэтилена; 4-подущка из полиолефиновых жгутов; 5-армирующие элементы (стальная проволока); 6-защитная полимерная оболочка; 7-центральный

силовой элемент
