Рис. 5.10. Конструкция алюминиевых проводов ВЛ высокого напряжения с ОВ: /-жилы из алюминиевого сплава; 2-U-образный элемент из алюминиевого сплава;

i-ОВ


Рис. 5.11. Конструкция ОК для воздушной прокладки:

/-сталеалюминиевая проволока; 2-сегмент из алюминия или его сплава; 3-алюминиевая трубка со свободным расположением ОВ или ОК

В конструкции, представленной на рис. 5.11, ОВ размещено внутри * тонкой алюминиевой трубки или трубки из сплавов алюминия.

5.4. ПОЛЕВЫЕ ОПТИЧЕСКИЕ КАБЕЛИ

Полевые ОК подвергаются целому комплексу внешних воздействий, включающих, например, такие, как размотку, изгибы, кручение и раздавливание при отрицательных температурах. Кроме того, воздействие солнечного излучения, широкого интервала температур от -60 до +{10-80)° С, минимальные масса и габаритные размеры заставляют очень тщательно выбирать конструкцию (рис. 5.12) и применяемые материалы.

В полевых ОК обычно не содержатся металлические элементы. Для придания им повышенной стойкости к воздействию отрицательных температур применяют стеклопластиковые элементы (рис. 5.12). Комбинация стеклопластико-вого элемента с высокопрочными синтетическими нитями

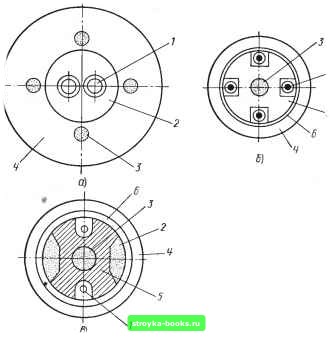

Рис. 5.12. Конструкция полевого ОК:

а-с симметричным расположением стеклопластиковых элементов (количество стеклопластиковых элементов 2 и 4); б-с профилированным сердечником; е-с профилированным сердечником и дополнительными армирующими нитями; /-ОВ; 2-заполнение из армирующих синтетических нитей; 3-стеклопластиковый элемент; 4-оболочка; 5-профилированный сердечник; 6-обмотка полимерной лентой

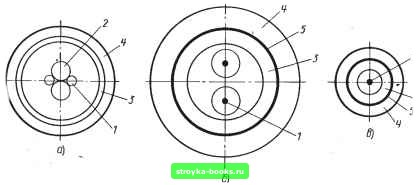

Рис. 5.13. Конструкция полевого ОК: а-трубчатая конструкция с внутренним расположением армирующих элементов; б-то же с внешним расположением армирующих элементов; в-конструкция с плотным наложением оболочек и внешним расположением армирующих элементов; /-ОВ; 2-армирующий элемент (в виде пучка армирующих синтетических нитей или свободно распределенных внутри оболочки); 3 внутренняя оболочка; 4-внешняя оболочка (для конструкции а может отсутствовать); 5 оплетка или обмотка армирующими синтетическими нитями



(рис. 5.12,в) обеспечивает высокую устойчивость ОК к сжимающим и растягивающим нагрузкам.

Более простые с технологической точки зрения конструкции представлены на рис. 5.13.

Возможно в конструкции (рис. 5.13,6) размещение внутри ТЗО от 1 до 10 ОВ, выполнение полевого ОК по типу конструкции II (см. рис. 5.1,а); с двумя оболочками.

5.5. ПОДВОДНЫЕ ОПТИЧЕСКИЕ КАБЕЛИ

Конструкция подводных ОК-одна из наиболее сложных. Подводные ОК делят на ОК с ретрансляторами и без них.

Подводный ОК без ретрансляторов (рис. 5.14) предназначен для прокладки на небольшие расстояния. Его можно применять для преодоления небольших водных преград (реки, озера, каналы и пр.). Предполагаемая длина такого ОК не превышает 50 км.

Подводный ОК с ретрансляторами используется для передачи на большие расстояния для прокладки на глубине и на мелководье (рис. 5.15).

При конструировании подводных ОК связи приходится учитывать такие требования, как гибкость, прокладка и извлечение со дна и из траншеи на дне, подвеска к бонам при починке, простота и быстрота починки в условиях сильного волнения моря.

Для любой подводной системы кабели отличаются конструктивно в зависимости от места их прокладки: глубоководные с защитой от значительного гидростатического давления; для прокладки в мелководных местах с защитой от сетей и якорей; кабели для прибрежной прокладки с повышенной механической защитой и кабели для прокладки в земле, траншеях к распределительному пункту для подсоединения к наземной сети.

В качестве передающей среды используют ОВ одномодовое на основе кварца диаметром по оптической оболочке 125 мкм и сердцевиной диаметром 8 мкм. Возможно использование градиентных ОВ.

Рис. 5.14. Конструкция подводного ОК

без ретранслятора: /-внешний слой армирующих проволок; 2- внутренний слой армирующих проволок; 3- оболочка; 4-медная трубка; 5-полиэтилен; 6-ОВ; 7-внутренний проводник
