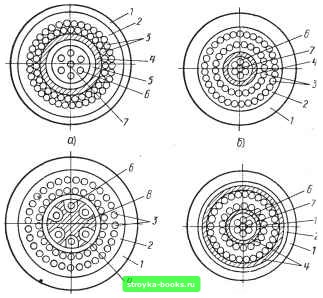

Рис. 5.15. Конструкция подводного ОК с ретрансляторами: /-внешняя оболочка; 2-внутренняя оболочка (из полиэтилена); 3-армирующие элементы из стальной проволоки, скрученные в разные стороны; 4-медная трубка; 5-нейлоновая оболочка; б-ОВ; 7-внутренний проводник; 8-медный профилированный сердечник; 9-полиэтиленовая лента; 10-армирующие элементы, скрученные в одну

сторону

Уменьшение влияния гидростатического давления на ОВ возможно благодаря конструкции кабеля-полой трубки, которая выполняется из металла и несет на себе функции токопроводящей жилы. Сечение трубки и ее размеры часто определяет не давление, а требование по передаваемой электрической мощности. Трубку довольно часто выполняют из меди или из алюминия.

Кроме того, защиту от гидростатического давления можно осуществить путем применения обмотки стальными проволоками, которые образуют прочную конструкцию. Оптимальное число проволок 12. Токопроводящие жилы, по которым осуществляют питание усилителей ретрансляторов, должны иметь сопротивление постоянному току 1 Ом/км и выполняться из алюминия, так как масса кабеля является определяющим фактором для данной области применения.

Для унификации конструкция глубоководного ОК принята за базовую, которая при наложении брони и прочих элементов последовательно превращается в ОК для прокладки на мел-




Рис. 5.16. Конструкция грузонесущего плавучего ОК: /-ОВ; 2-медная жила; 3-профилированный сердечник; 4-обмотка фторопластовой лентой; 5-оболочка из полиэтилена; 6-электрические проводники; 7-кордели; 8- обмотка лентой; 9-грузонесущие элементы из синтетических нитей

ководных местах, ОК для прибрежной прокладки, ОК для прокладки в земле.

Для некоторых случаев можно применять грузонесущий плавучий ОК (рис. 5.16).

5.6. ВНУТРИОБЪЕКТОВЫЕ, СПЕЦИАЛЬНЫЕ И МОНТАЖНЫЕ ОПТИЧЕСКИЕ КАБЕЛИ

Возможная конструкция кабеля для внутриобъектовой прокладки показана на рис. 5.17. Основной характеристикой данного вида ОК являются минимальные геометрические размеры в сочетании с достаточно высокой механической прочностью. Для изготовления ОК применяются ОВ с ПЗО, что значительно уменьшает его диаметр.

Для прокладки в пожароопасных помещениях может быть применена конструкция, представленная на рис. 5.18. В этой конструкции использовано ОВ в полиакрилатном покрытии, которое обладает лучшей стойкостью к воздействию пламени. ОК для внутриобъектовой прокладки нашли широкое применение в телевидении. На рис. 5.19 изображена конструкция ОК для подсоединения телевизионной камеры. ОК предназначен для работы в интервале температур от -40 до +10° С.

Станционные кабели для прокладки внутри телефонных станций обычно выполняют одноволоконными по конструкции, представленной на рис. 5.1, г (с одной оболочкой) или 5.13,6 (с двумя оболочками).




Рис. 5.17. Конструкция ОК для внутриобъектовой прокладки (для стационарных

и подвижных объектов и сооружений): а-повивной скрутки; б-с закрытым пазом; /-ОВ; 2-сердечник; 3-оболочка из пористого полимерного материала; 4-защитная оболочка; 5-кордель; б-армирующий элемент (стальная проволока); 7 -сердечник с закрытыми пазами; 8-закрытый паз;

9-стальная оплетка

Для стационарных объектов можно применять ОК с продольной герметизацией. Конструкция кабелей соответствует типу I (рис.*5.1,а).

К специальным ОК наряду с требованиями к минимальным размерам, гибкости, стойкости к многочисленным операциям сматывания и разматывания (высокой гибкости), эксплуатации при весьма значительных сменах температур предъявляются повышенные требования к механической стойкости. Растягивающие усилия



Рис. 5.18. Конструкция ОК для прокладки н пожароопасных помещениях: /-ОВ; 2-ТЗО с гидрофобным заполнением; 3-обмотка слюдяной лентой; 4- центральный силовой элемент; 5-обмотка стеклолентой; 6-внутренняя оболочка ОК; 7-обмотка стеклолентой; 8-алюминиевая фольга; 9-внешняя оболочка

Рис. 5.19. Конструкция ОК для подсоединения телевизионной камеры: /-оболочка ОК; 2-ОВ с ТЗО; 3-токопроводящая жила для цепи питания; 4- служебные и заземляющие токопроводящие жилы; 5-сердечник; 6-токопроводящие жилы для передачи высокочастотного сигнала
